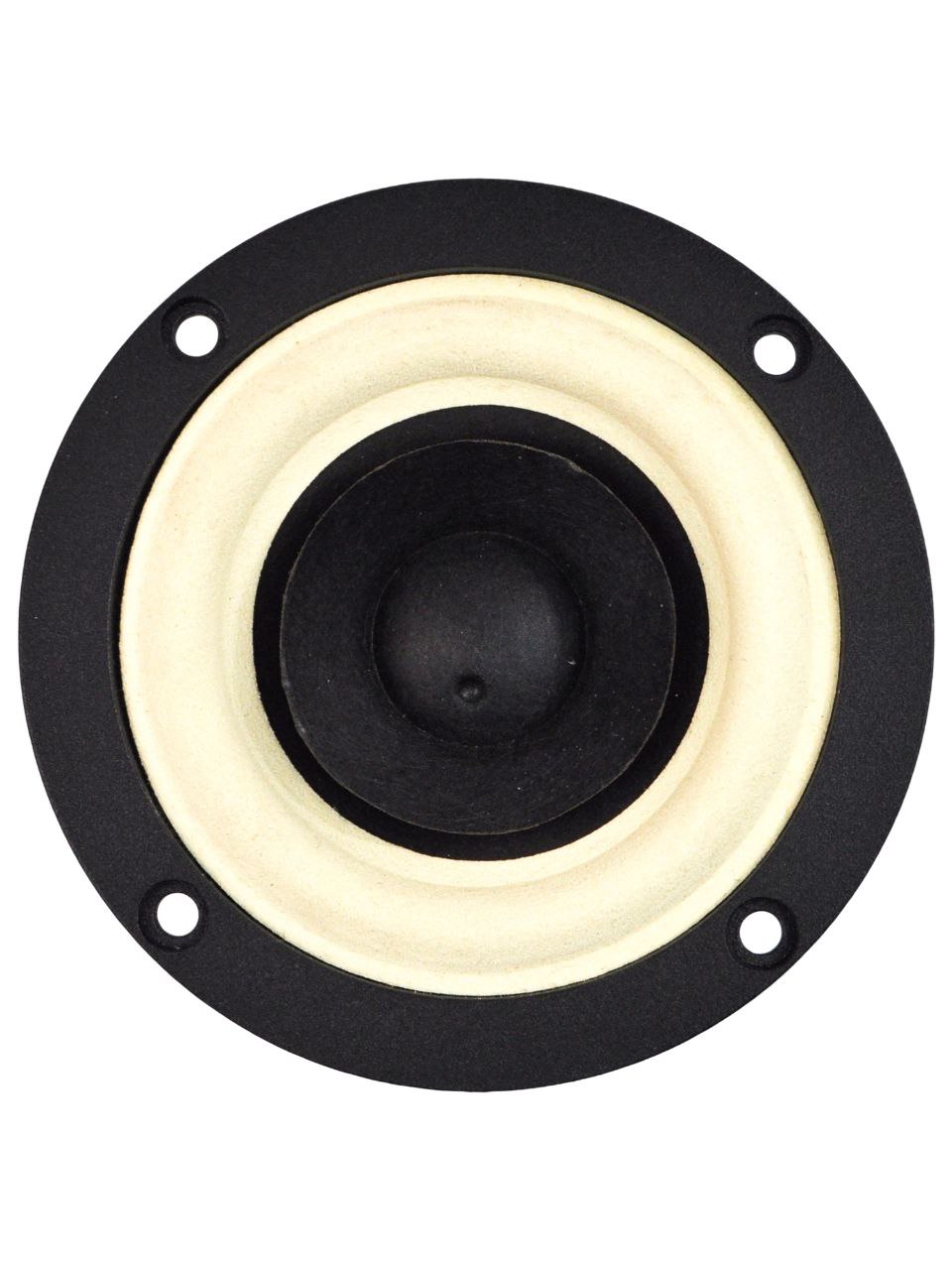

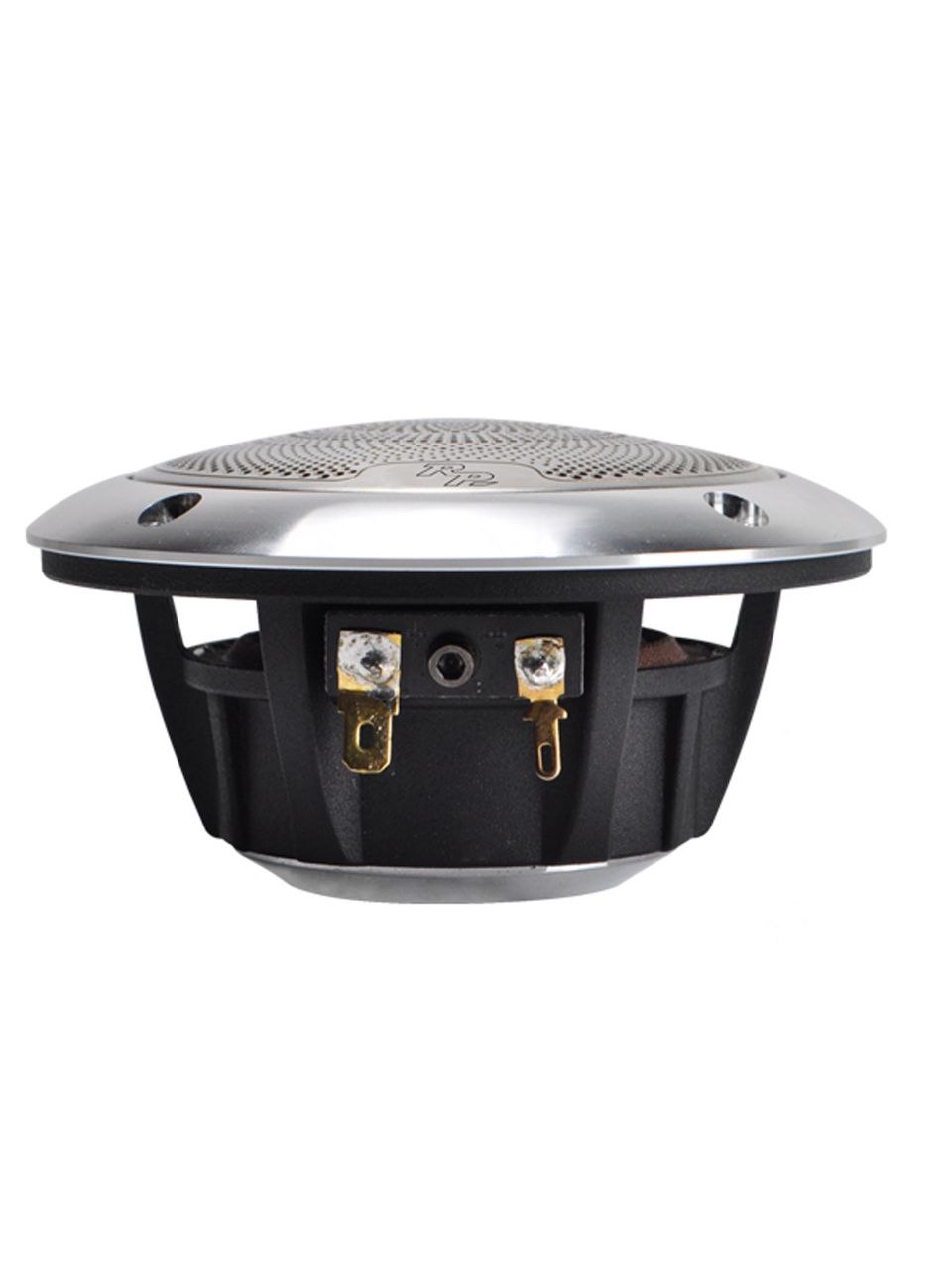

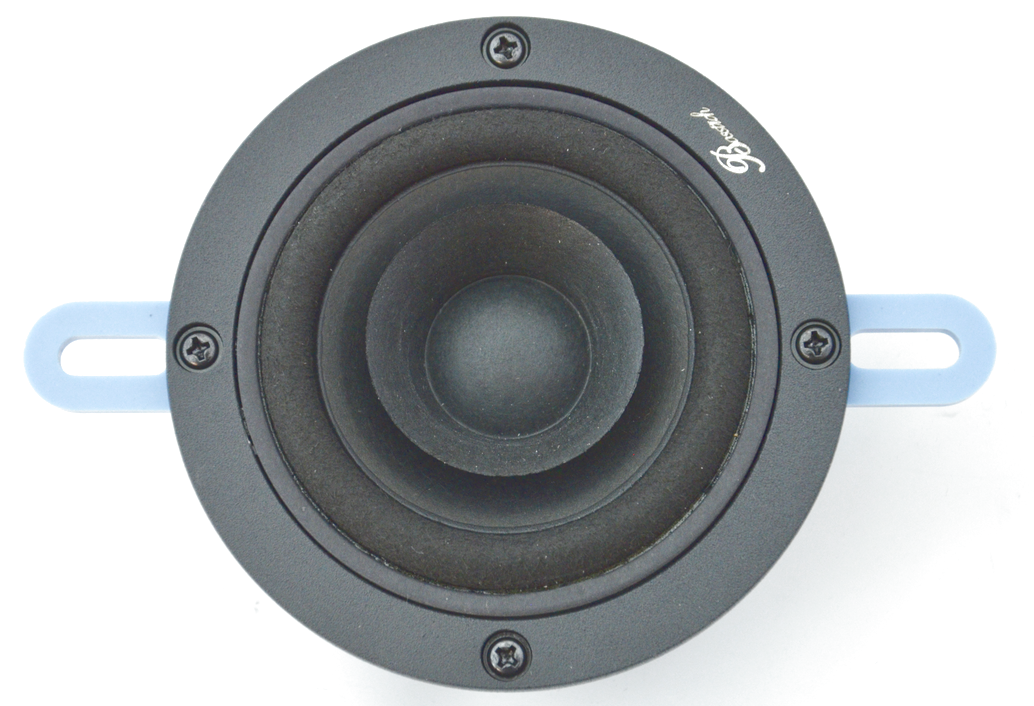

Широкополосный динамик Redpower B33

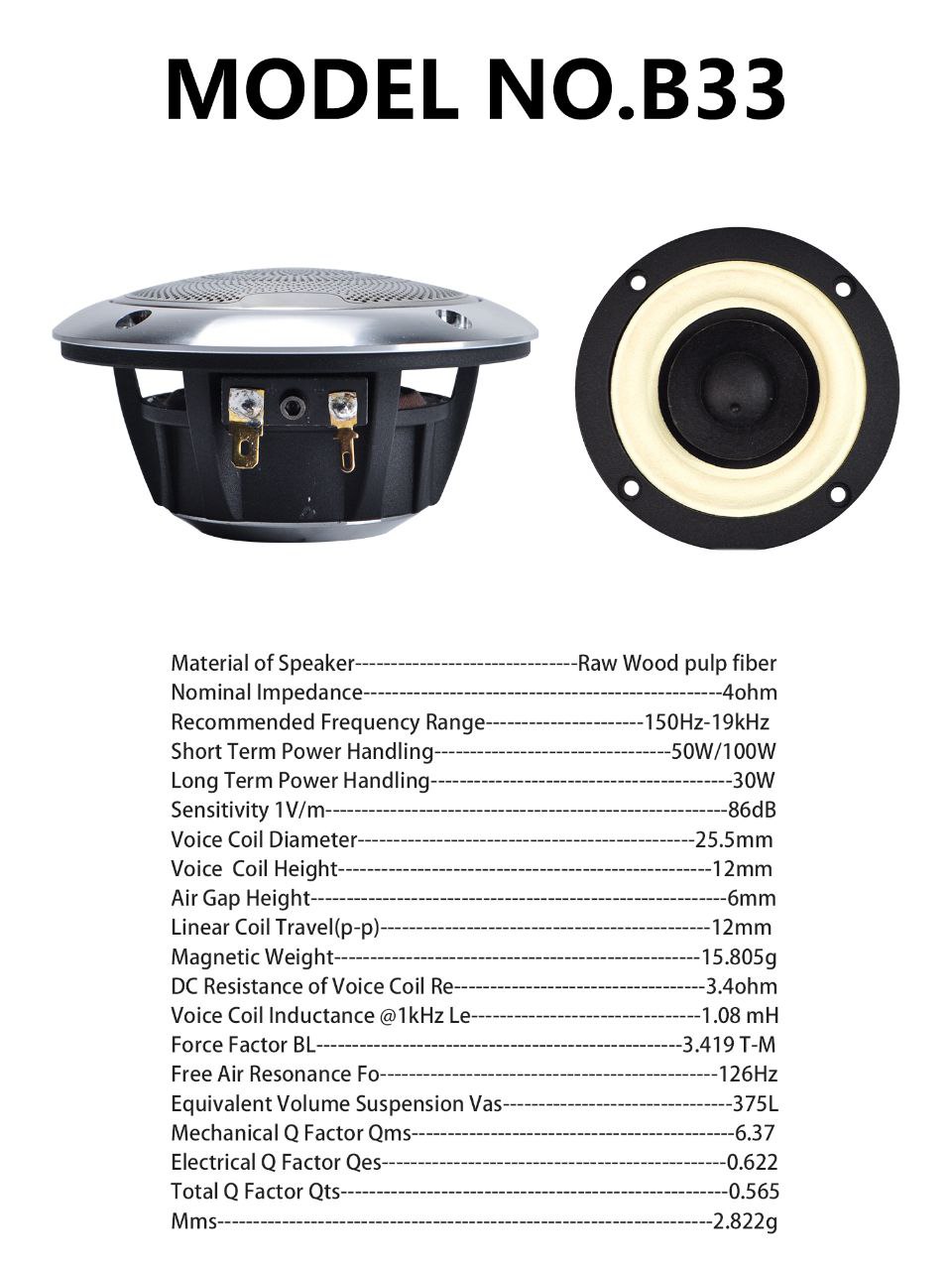

Характеристики:

• Размер:  98 мм (3.5Iinch)
• Подвес Овечья кожа
• Материал диффузора бумага.
• Импеданс номинальный 4Ом.
• DC имеданс  3,4Ом
• Масса подвижки 15,805g
• Free Air F0 = 126Hz
• Equivalent Volume Suspension Vas =375L
• Force Factor BL 3.419T-M
• Размер магнита: 53мм

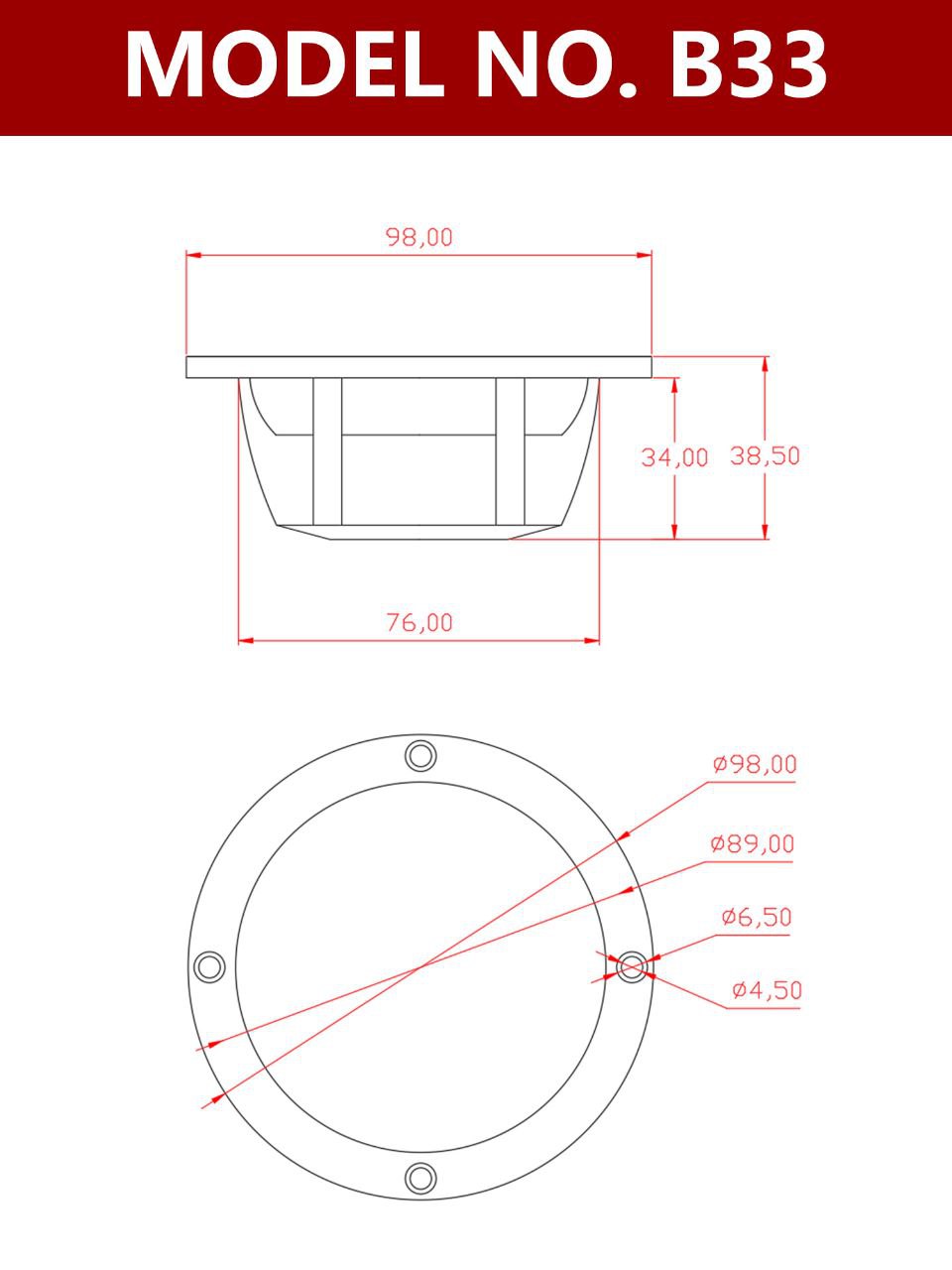

• Встраиваемая глубина 39мм
• Встраиваемый диаметр 78мм
• Класс динамиков: HI-FI
• Мощность Max/Peak: 50Вт/100Вт
• Мощность RMS: 30Вт.
• Qms 6.37
• Qes 0.622
• Qts 0.565
• Импеданс:  4 Ом
• Частотный диапазон: 100-19 кГц
• Артикул производителя B33

Данный динамик с уверенностью можно назвать широкополосным.

Рекомендации по настройке:

• В трехполосной аудиосистеме частота среза не ниже чем 650 Hz  (фильтр HPF)
• При работе центральным динамиком частота среза не ниже чем 160Hz (фильтр HPF)
• Во избежание повреждений не нажимайте сильно на подвес динамика!

Комплект поставки:

• Динамик - 1 шт.

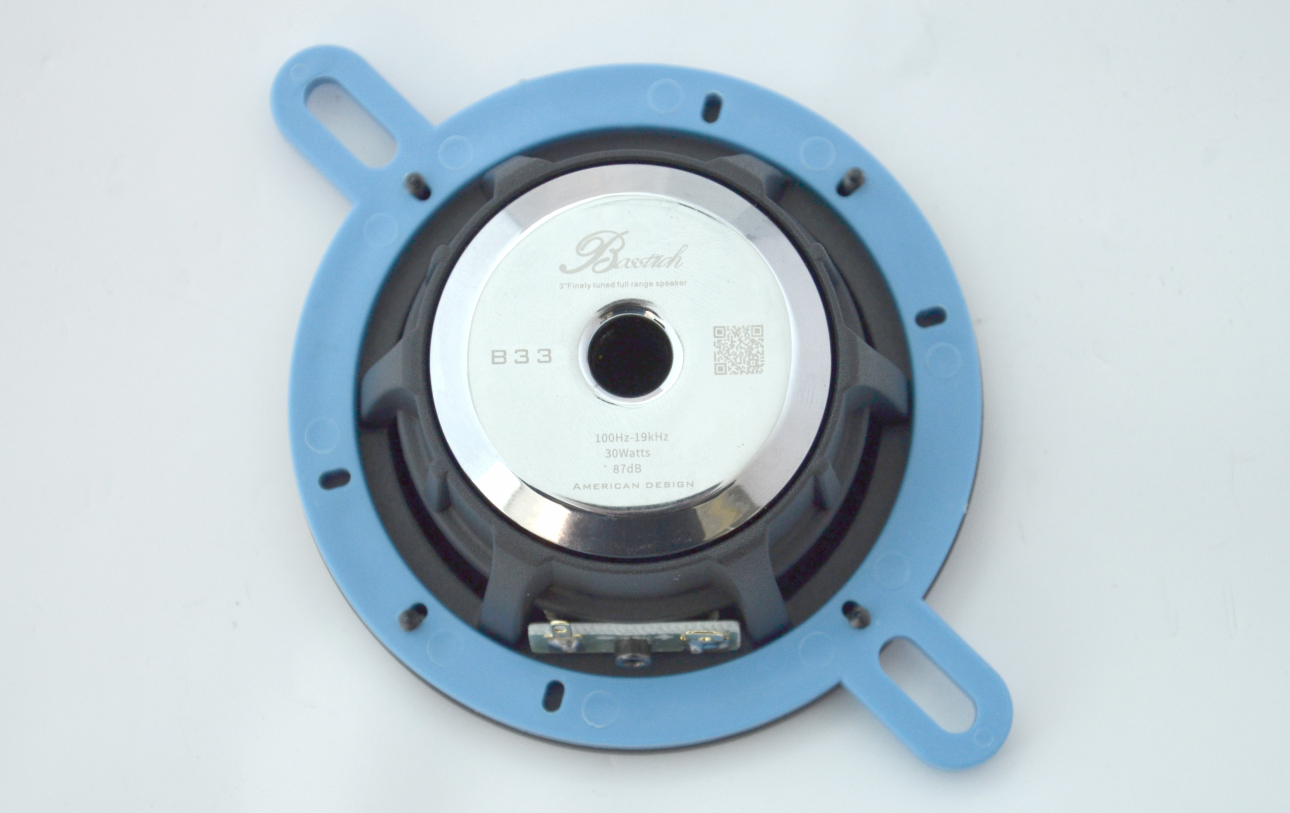

• Переходник под штатное место - 1шт.
• Проводка для подключения - 1 шт.

​

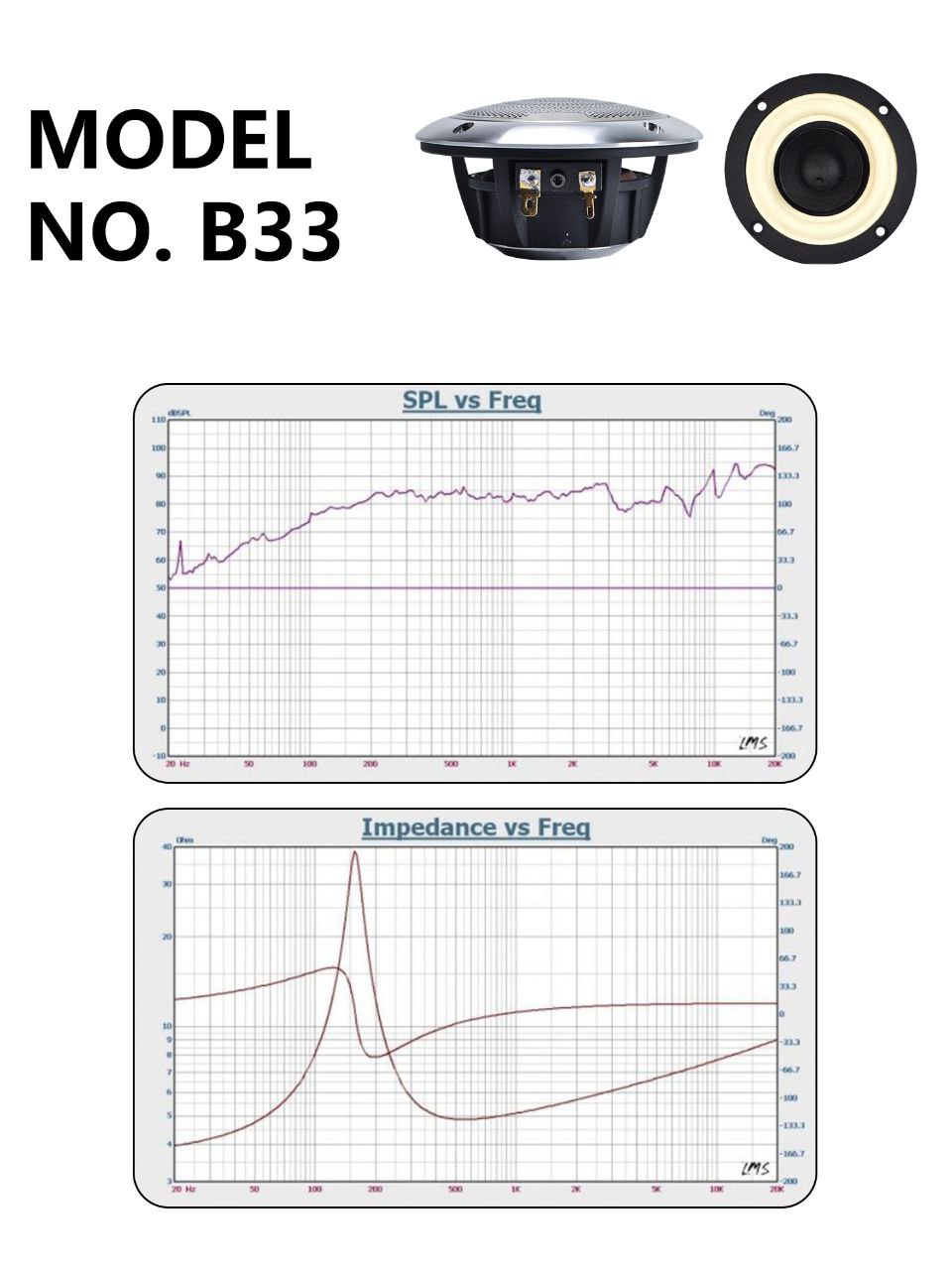

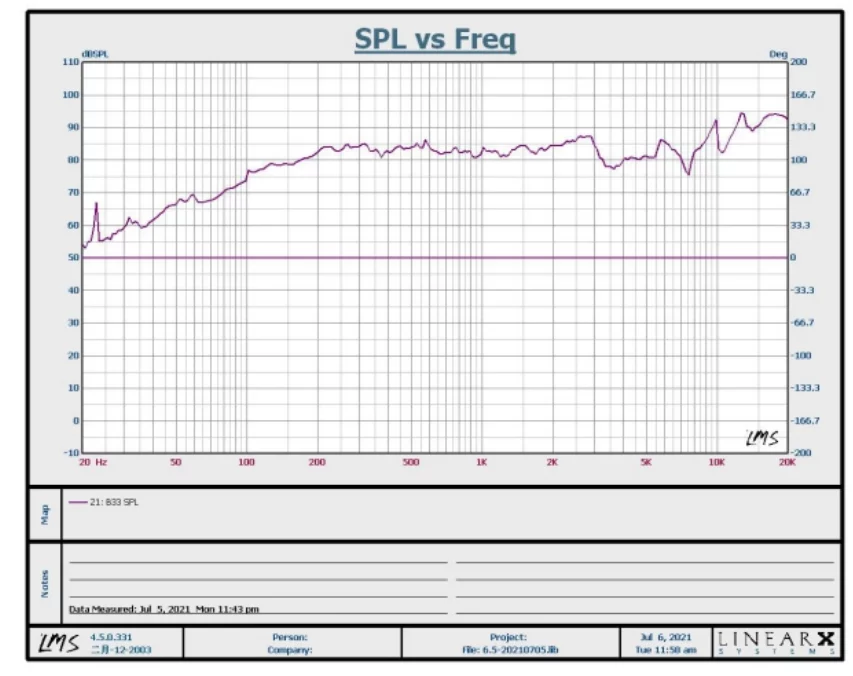

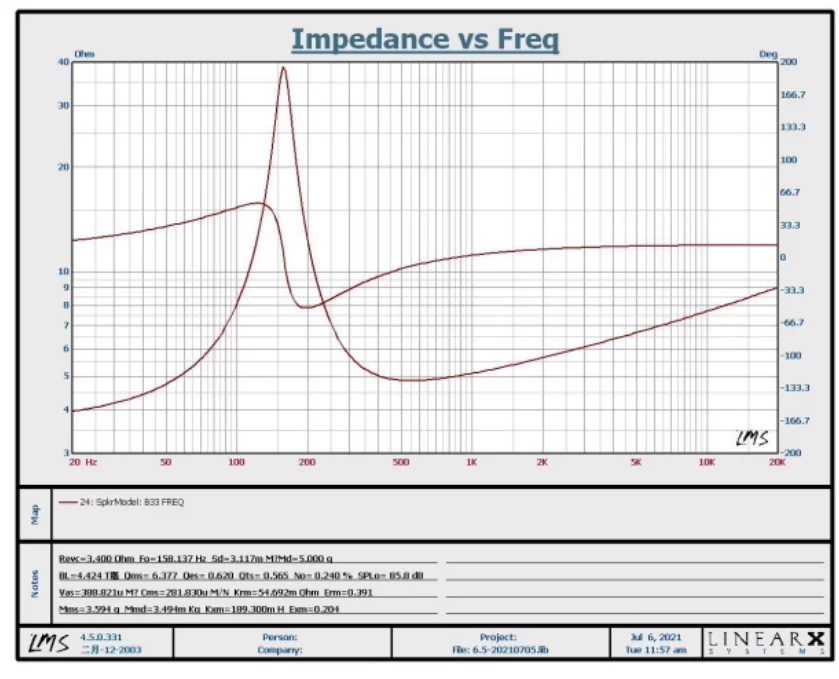

Этот динамик Redpower B33 имеет интересную характеристику АЧХ (амплитудно-частотная характеристика), которая демонстрирует его особенности и возможности. Давайте проанализируем график и параметры:

Анализ АЧХ и технических характеристик :

1. Низкочастотный диапазон (до 200 Гц):

Видно, что в низкочастотной области есть провал, что характерно для динамиков такого размера. Это подтверждает заявленное значение Fs (126 Гц) — динамик не рассчитан на воспроизведение глубоких басов.

1. Среднечастотный диапазон (200 Гц – 5 кГц):

   • Уровень SPL в этом диапазоне довольно стабилен (около 85–90 дБ), что делает его пригодным для воспроизведения среднечастотных сигналов. Это основной рабочий диапазон для вокала и большинства инструментов.
   • Небольшие неровности на графике (~1.5 кГц и ~3.5 кГц) могут быть вызваны резонансами или особенностями конструкции, но они не критичны.

2. Высокочастотный диапазон (5 кГц – 19 кГц):

   • Наблюдается небольшой подъем на ВЧ (около 5–10 кГц), что придаст звучанию воздушность и яркость.
   • После 10 кГц график становится менее ровным, но это нормально для динамиков такого размера.

Плюсы:

1. Хорошая стабильность АЧХ в СЧ-диапазоне:
   Динамик отлично справляется с задачей воспроизведения вокала и основных инструментальных партий, что важно для среднечастотного звена.

2. Легкость интеграции в системы HI-FI класса:
   Подойдет для использования в многополосных системах, где его слабости на НЧ и ВЧ компенсируются другими компонентами.

3. Компактность и универсальность:
   Подходит для установки в приборную панель, стойки или зеркала, где пространство ограничено.

Минусы:

1. Ограниченный низкочастотный диапазон:
   Для качественного воспроизведения баса потребуется хороший мидбас или сабвуфер.

2. BL (3.419 T-M):
   Это значение говорит о слабой магнитной системе, что может снижать контроль динамика на высокой громкости.

3. Неровности в области ВЧ (свыше 10 кГц):
   Для качественной ВЧ-детализации потребуется дополнительный твитер.

Рекомендации:

• Для настройки: Используйте кроссовер с срезом на 100–150 Гц снизу и около 5–6 кГц сверху. Это позволит минимизировать слабые стороны динамика.
• Оптимальная роль: СЧ-звено в трехполосной системе, где на НЧ и ВЧ работают специализированные динамики.
• Применение DSP: Настройка эквалайзера поможет сгладить пики и провалы в диапазоне 1–4 кГц и улучшить общую картину звучания.

Динамик Redpower B33 является интересным вариантом для SQ-систем благодаря натуральному звучанию и стабильной работе в среднечастотном диапазоне.
