Особенности установки автомагнитолы RedPower в Chevrolet Tahoe 2011+

Штатная аудиосистема в Chevrolet Tahoe с 2007 года выпуска интересна тем, что сигналы поворотника, открытых дверей (так называемый гонг) и штатного парктроника идут через штатные динамики. Так же в большинстве комплектаций данного автомобиля идет аудиосистема BOSE с отдельным усилителем

Если поставить стандартную 2-din магнитолу через переходную рамку, то в лучшем случае, рабочей останется только аудиосистема BOSE (если поставить специальный адаптер усилителя). Похожая история с магнитолой от RoadRover Technology . К сожалению, при установке RoadRover C7026GY сигнал гонга работал некорректно (стал значительно громче) и прошлось забыть про поворотники и штатные парктроники

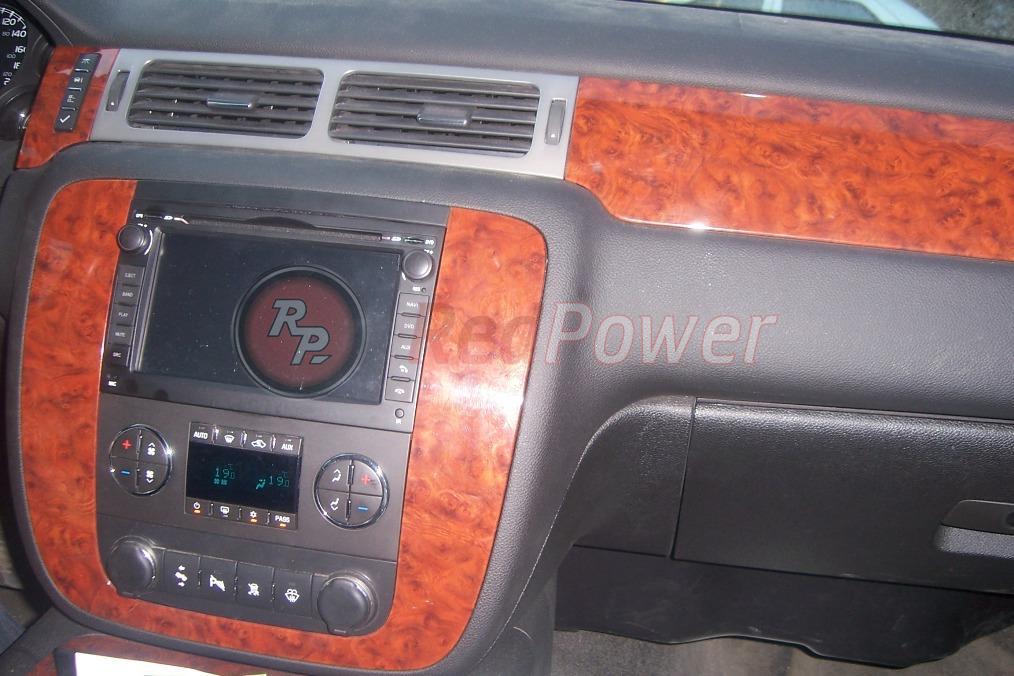

Полностью сохранить штатные функции получилось с магнитолой Redpower 8921. Новое головное устройство для Chevrolet Tahoe полностью сохранило потенциал штатной аудиосистемы BOSE, сохранен звук штатного гонга, поворотников и парктроников

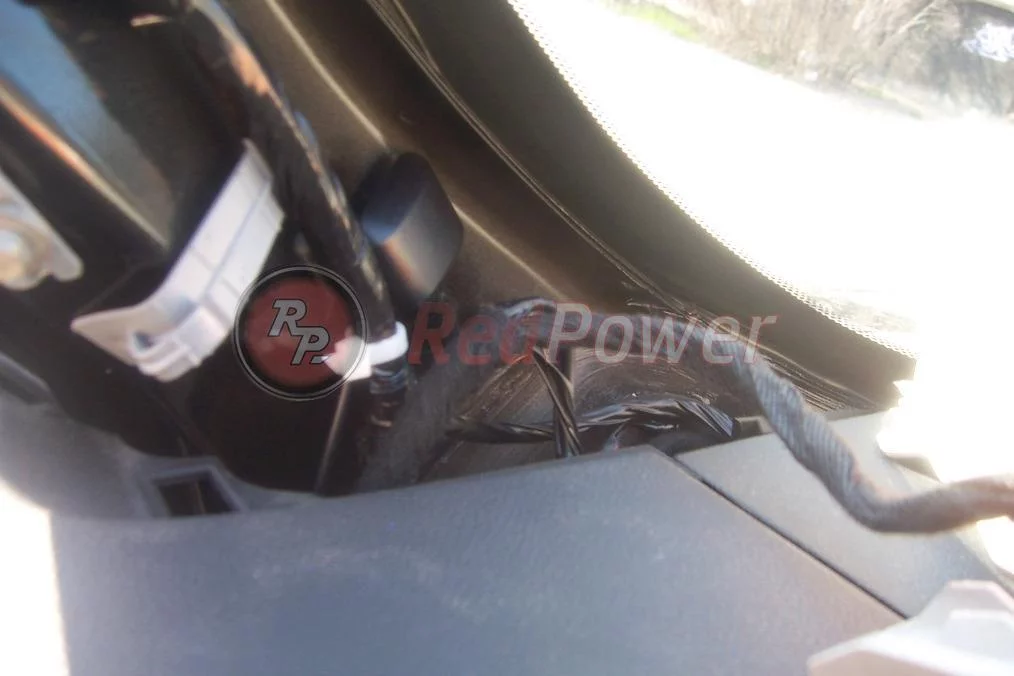

GPS антенна была спрятана у левой боковой стойки

==============================================

Особенности установки Штатного головного устройства RedPower в Chevrolet Tahoe 2011+

При установке RedPower 8921. Сохраняется вывод видео на подголовники и дополнительный монитор через функция 2-ЗОНА. Но при подключении Pin to Pin видеоизображение на мониторах есть, но звука в ШК наушниках нет, нет его также и в выходе для подключения проводных наушников.
Когда мы ставили автомагнитолу Redpower 8921 в автомобиль Chevrolet Tahoe 2012 года то пришлось сделать следующую небольшую доработку:

Для того чтобы потолочник работал как вторая зона и при этом на наушники шёл звук со второй зоны надо к чёрному разъёму который состоит из четырёх проводов ( две пары низкочастотного звука) привязать колокольчики и подключить их к выходу второй зоны магнитолы.

Примечание:

Иногда инфракрасный порт включается не сразу, а после паузы но всё же работает (Связано это с различным сечением провода RCA и штатного наушников IR ) + выходы для проводных наушников расположенные на подлокотнике работают стабильно без перебоев - нашего клиента это вполне удовлетворило.

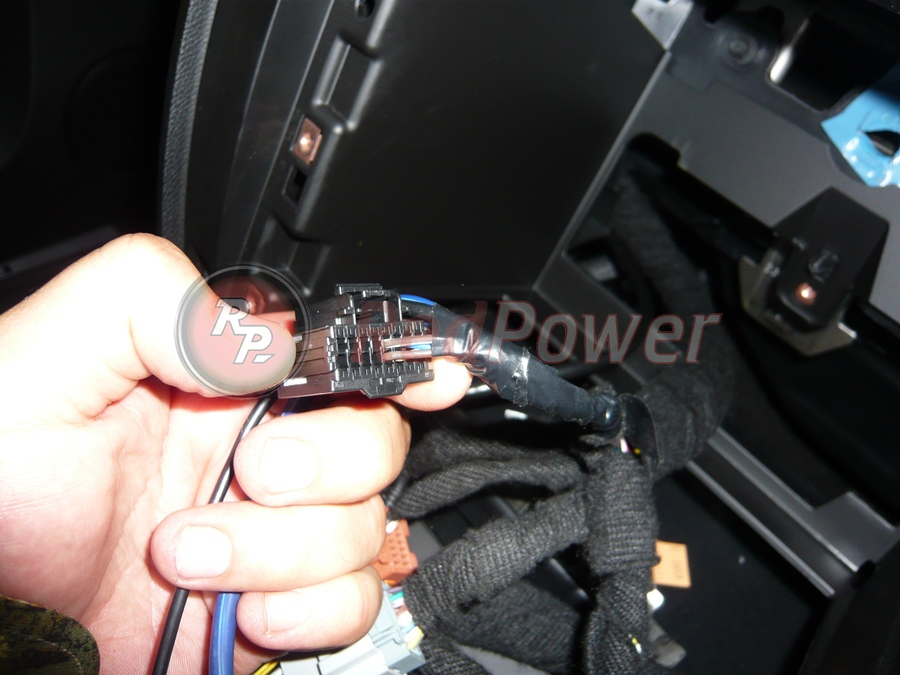

В приложении высылаю фото разъёма.

Спасибо за предоставленную информацию установочный центр "АВТОЛОК"  г. Москва

А также Интернет магазину AVNCAR г. Санкт-Петербург.

Установка магнитолы RedPower 8921 Chevrolet Tahoe 2011+ (подключение ИК наушников)

Установка автомагнитолы RedPower 8921 (подключение ИК наушников)

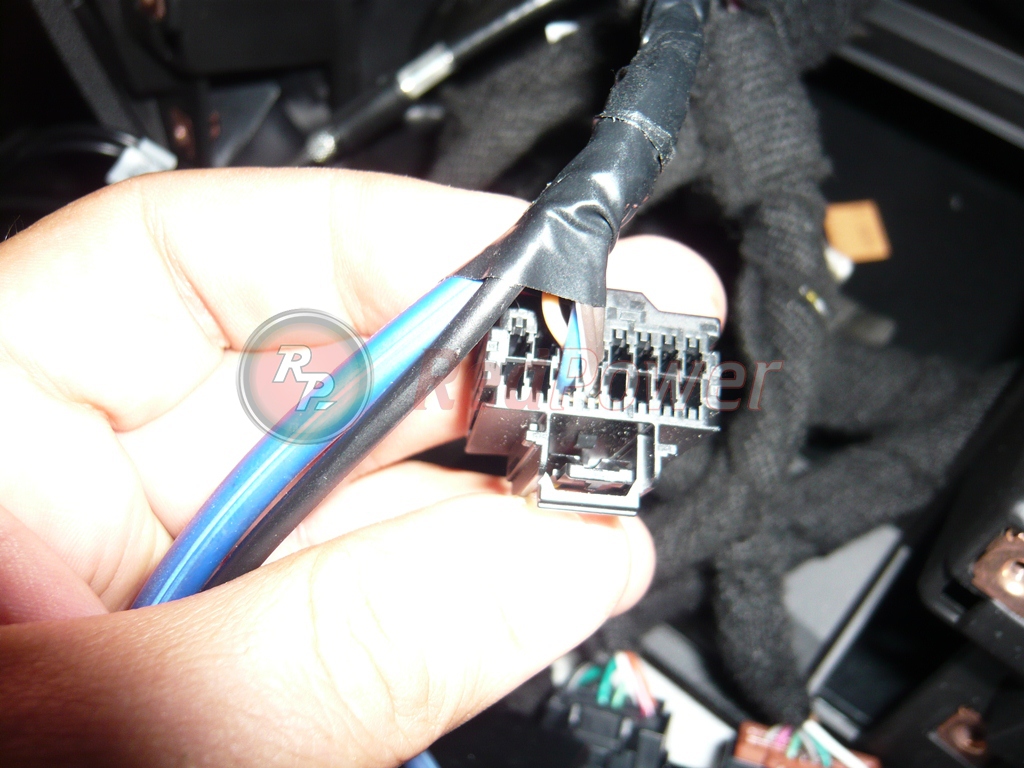

Фото разъема Chevrolet Tahoe (подключение ИК наушников)
