Статья по установке автомагнитолы Redpower 8956 для Mitsubishi Outlander XL

Приветствую всех обладателей автомагнитол RedPower. Вот и я решил на своем Outlender заменить штатную голову на магнитолу Redpower 8956. Заказ был сделан в магазин T-Zone (www.winca.ru - это наш старый интернет-магазин прим. RedPower). Хочу отметить очень уважительное отношение к клиенту со стороны руководства магазина. Особое спасибо Евгению за оперативность и качество выполнения моего заказа.

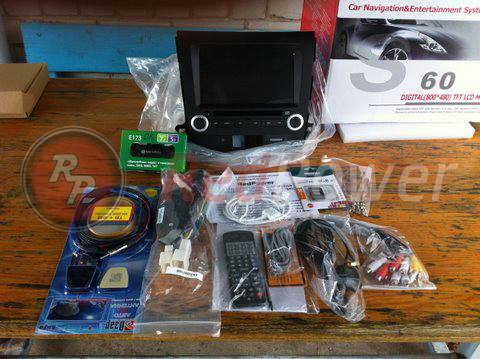

Комплект доставки автомагнитолы RedPower

Комплектация:



  • Redpower 8956



  • ТВ антенна ОЗАР



  • Доработка Под интернет



  • Цифровой ТВ тюнер



Камера заднего хода была приобретена ранее. Вот с нее и началась моя установка.



Для начала пришлось снять облицовку задней двери.



Процесс установки камеры заднего вида RedPower

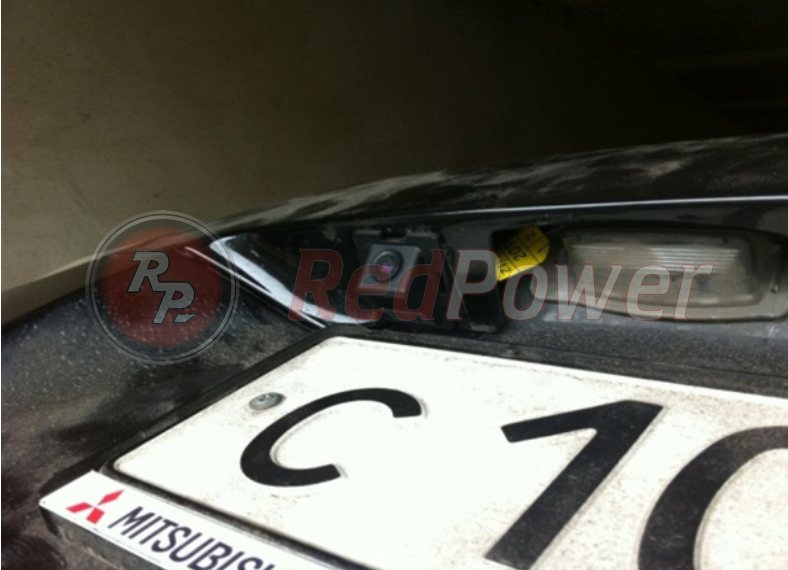

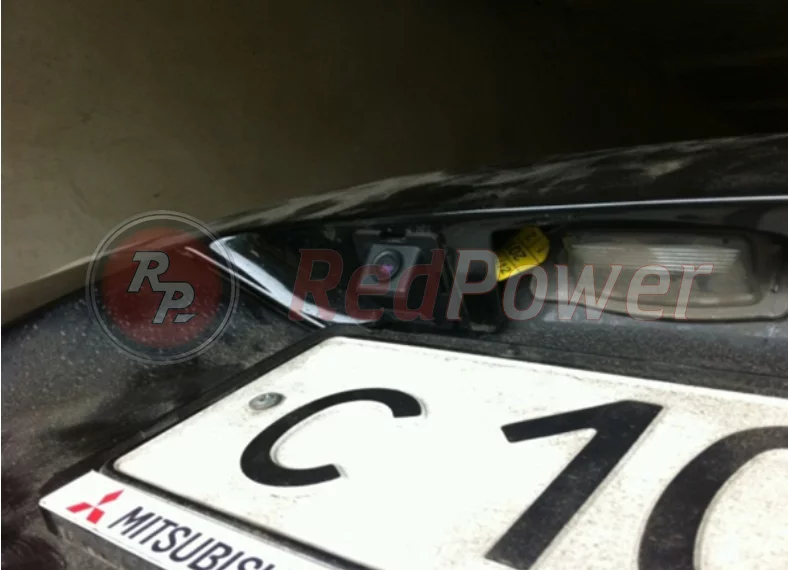

Установка камеры заднего вида RedPower

Камера ставится в готовое место на спойлере,  предварительно просверлив отверстие под кабель в металлической  обшивки двери.

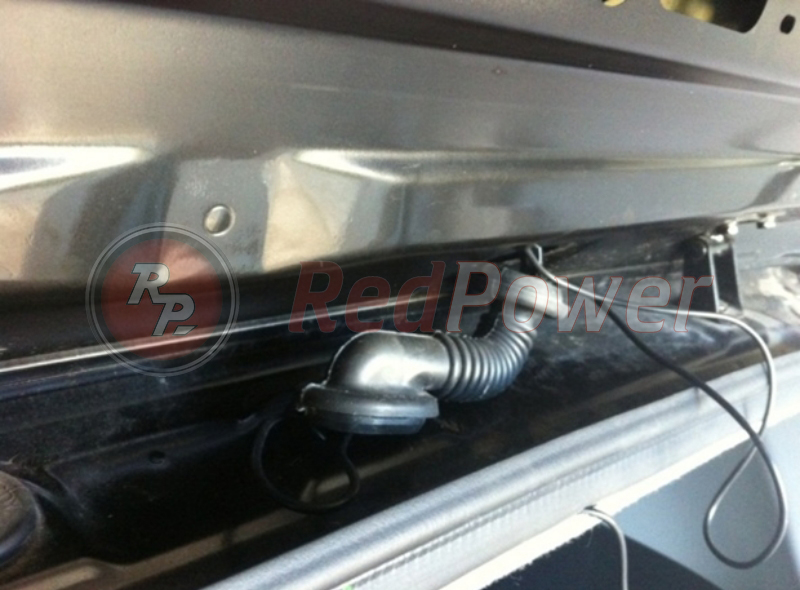

Проводка для подключения камеры заднего вида RedPower

Провод питания камеры подключил к фонарю заднего хода, сигнальный кабель протянул через гофрированный шланг

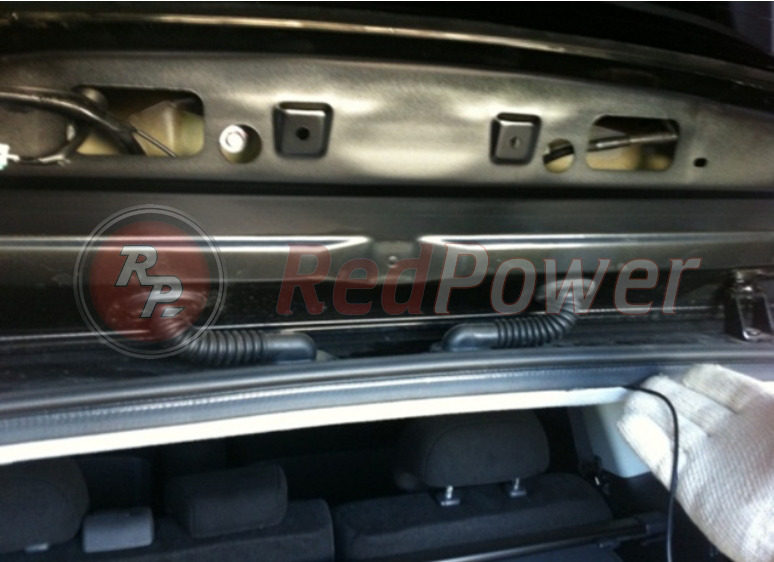

Крепления камеры заднего вида RedPower

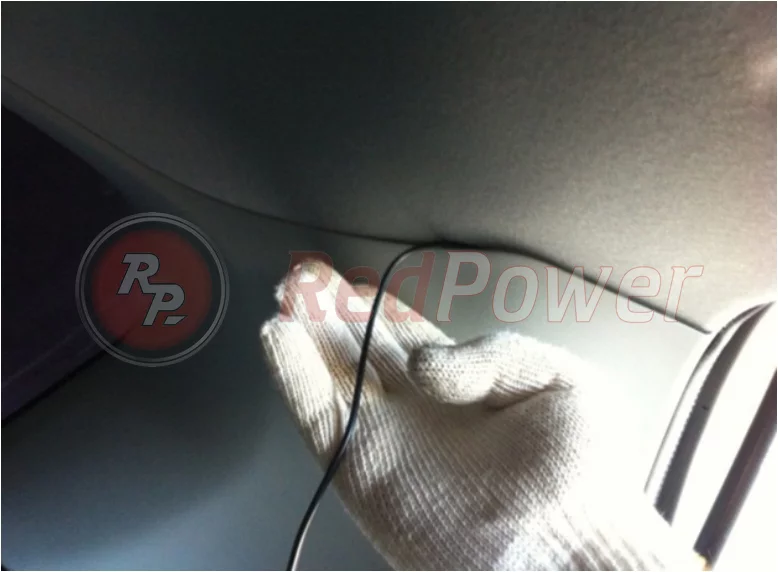

Проводка камеры заднего вида RedPower

И далее по правому борту к бардачку

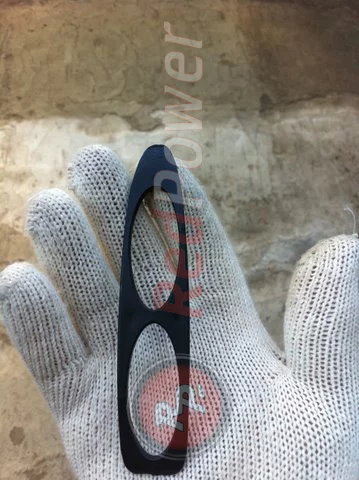

Съемник для пластиковых деталей магнитолы RedPower

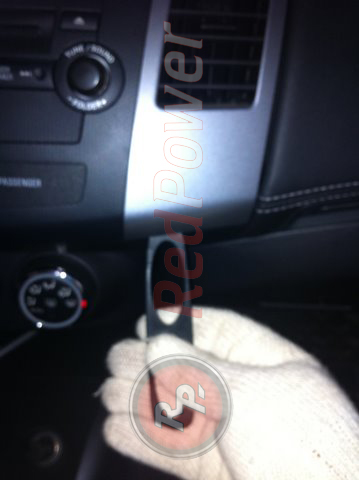

После приступаем к снятию штатной магнитолы. Применяем вот этот пластиковый съемник. Конечно работаем в перчатках, т.к. салон жалко



Процесс съема пластиковой накладки автомагнитолы RedPower

Аккуратно снимаем воздуховоды. Снимаются очень легко

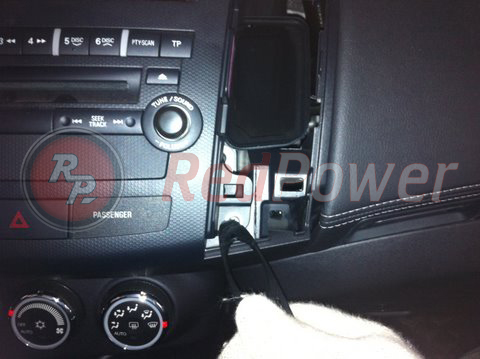

Демонтаж штатной автомагнитолы

Выкручиваем два винта с магнитолы и легко снимаем с верхних защелок голову, отсоединяем разъем с аварийной кнопки

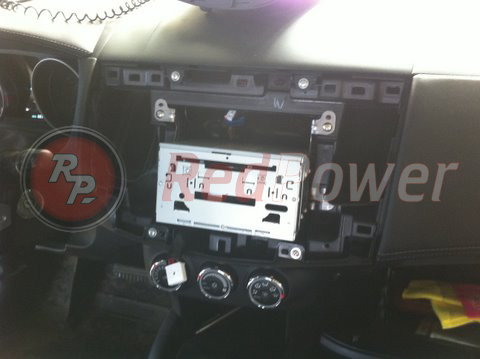

Крепление для автомагнитолы RedPower

Магнитола на кронштейнах закреплена четырьмя саморезами. Желательно намагнитить отвертку чтобы не упустить нижние саморезы

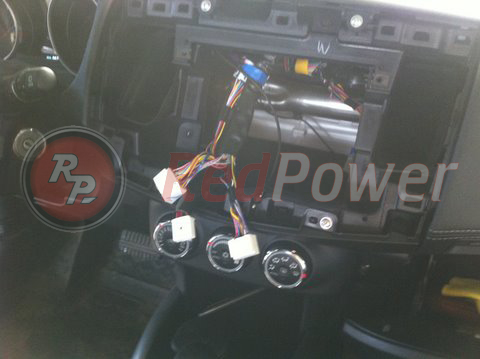

Проводка для подключения автомагнитолы RedPower



Сняв автомагнитолу, снимаем верхнюю панель для установки GPS антенны , Я установил ее на торпеду вблизи лобового стекла за датчиком освещенности.

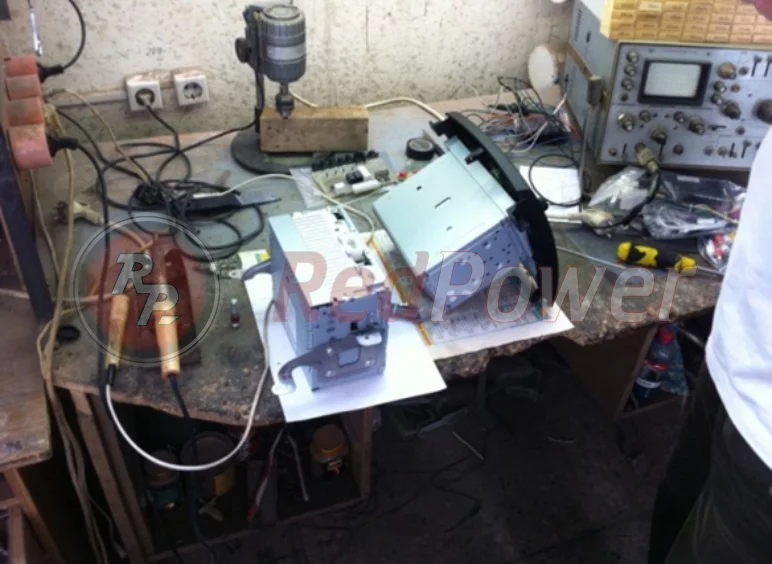

Автомагнитола RedPower в разборе

Это моя скромная лаборатория)))

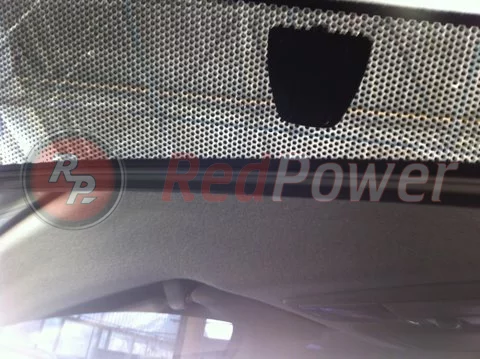

Наружная ТВ/ФМ-антенна для магнитолы RedPower

Следующим этапом устанавливаем на ветровое стекло внутри салона активную ТВ+ФМ антенну, землю (-)

берем с верхнего  плафона освещения, (+) берем  с разъема питания приемника.

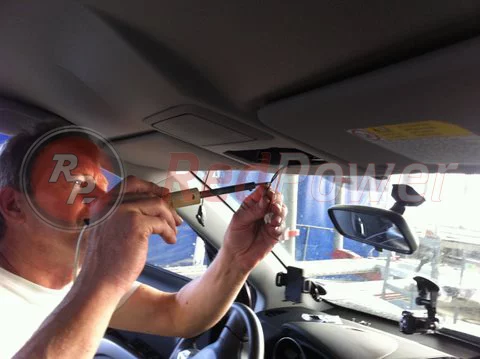

Подключение антенны к магнитоле RedPower

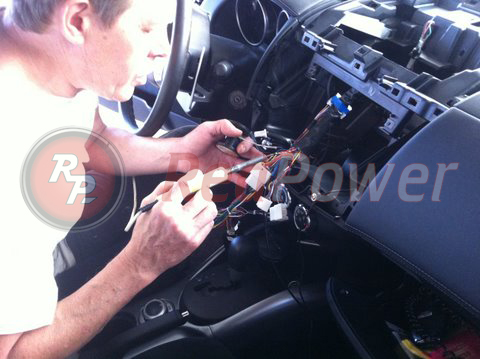

Подключение проводки автомагнитолы RedPower

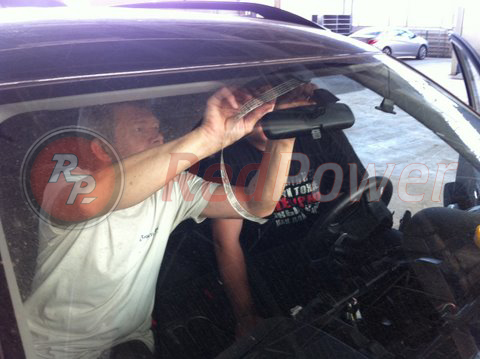

Подключение усов ТВ-антенны RedPower

Наклеиваем усы антенны

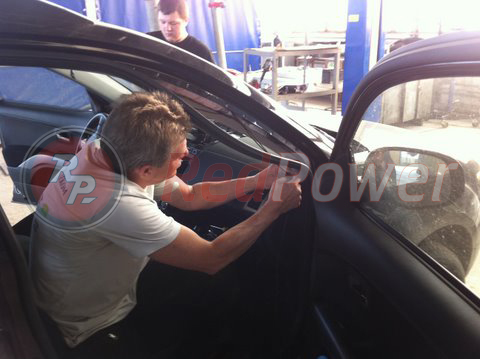

Проводка ТВ-антенны к магнитоле RedPower

Провод выводим через правую переднюю стойку.

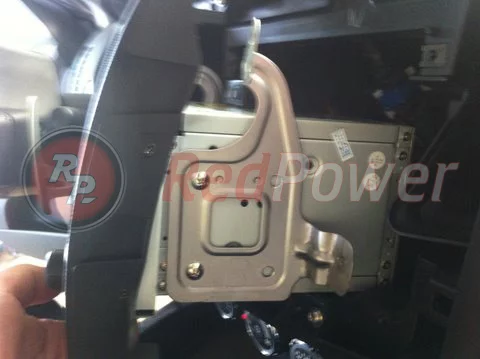

Установка автомагнитолы RedPower

Все готово чтобы ставить новую голову. Предварительно, со старой, снимаем панельку управления вместе с кнопкой аварийного сигнала и,

устанавливаем в штатное место нового ГУ, и кронштейны переставляем на новую автомагнитолу Redpower 8956

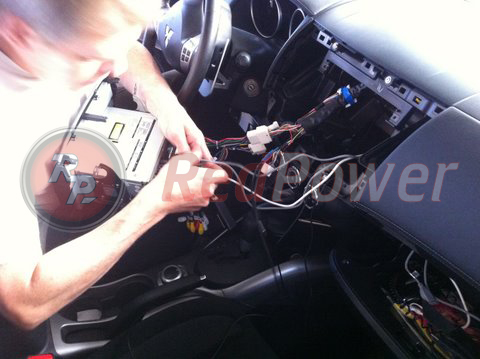

Подключение автомагнитолы RedPower

Подсоединяем все разъемы. Крепим на скотче адаптер CAN. Устанавливаем назад воздуховоды.

Все готово

Первое включение и несколько фотографий.

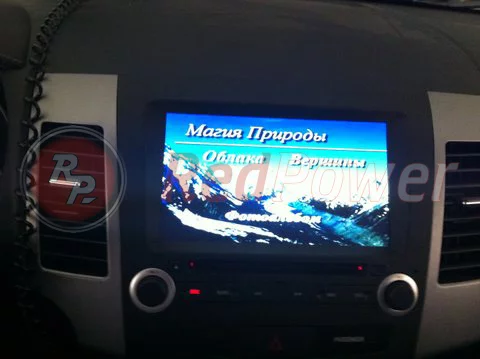

Установленная автомагнитола RedPower

Работа DVD привода. Вставил диск с кино для тестов работоспособности аппарата.

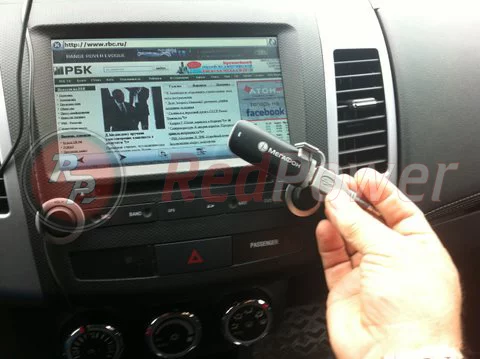

Интернет адаптер автомагнитолы RedPower

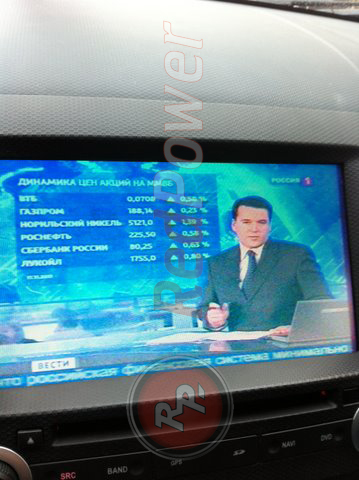

ТВ-проигрыватель магнитолы RedPower

Работа ТВ приемника аналогового. Подключена ТВ антенна ОЗАР

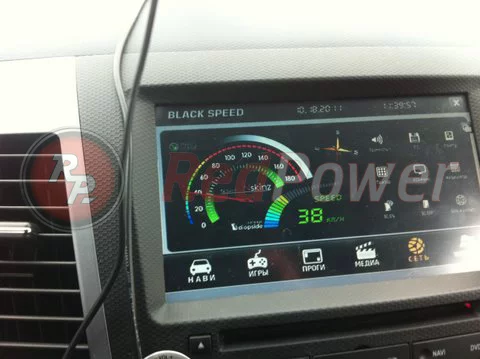

Автомагнитола RedPower

Оболочка VolfNCU (как одна из альтернатив)

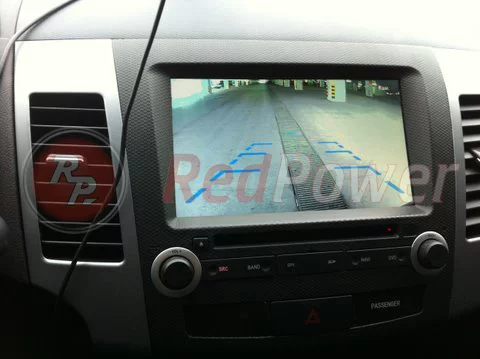

Передача видео с камеры заднего хода на магнитолу RedPower

При включении передачи заднего хода, включается в работу камера парковки.







В общем все работает как было заявлено. Кому нужна помощь в Воронеже обращайтесь – чем могу помогу.
