Статья по установке автомагнитолы Redpower 8968 для автомобиля Volkswagen Crafter и Mercedes-Benz Sprinter (кузов 906)

Статья по установке штатного головного устройства Redpower 8968 для автомобилей Volkswagen Crafter  и Mercedes-Benz Sprinter (кузов 906)



В моём фото отчёте приведён вариант установки штатной автомагнитолы с gps навигатором и приемом пробок Redpower 8968 на автомобиль с обычной 1DIN магнитолой, выражаясь языком официальных дилеров «автомобиль с аудио подготовкой» (код комплектации VW  8UB или Mercedes ER0).

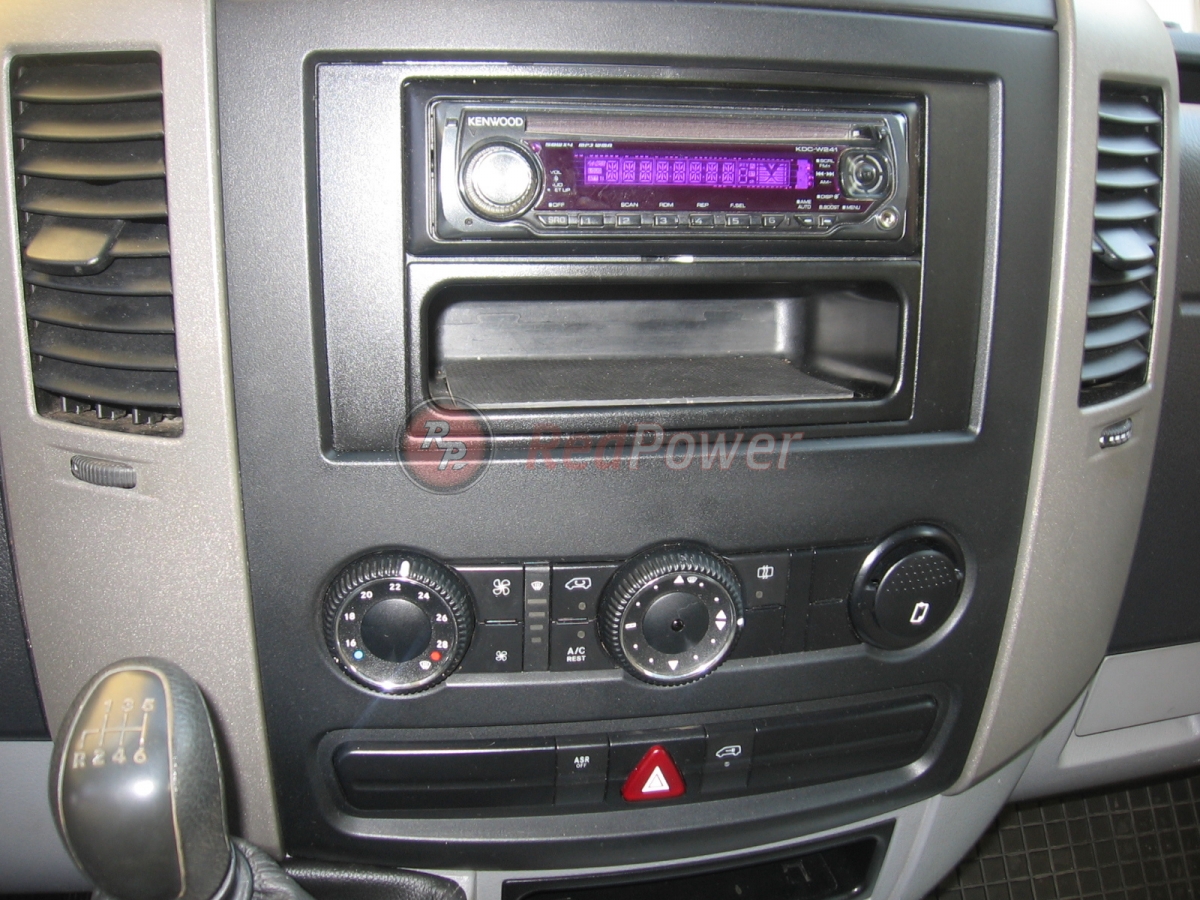

Штатная автомагнитола

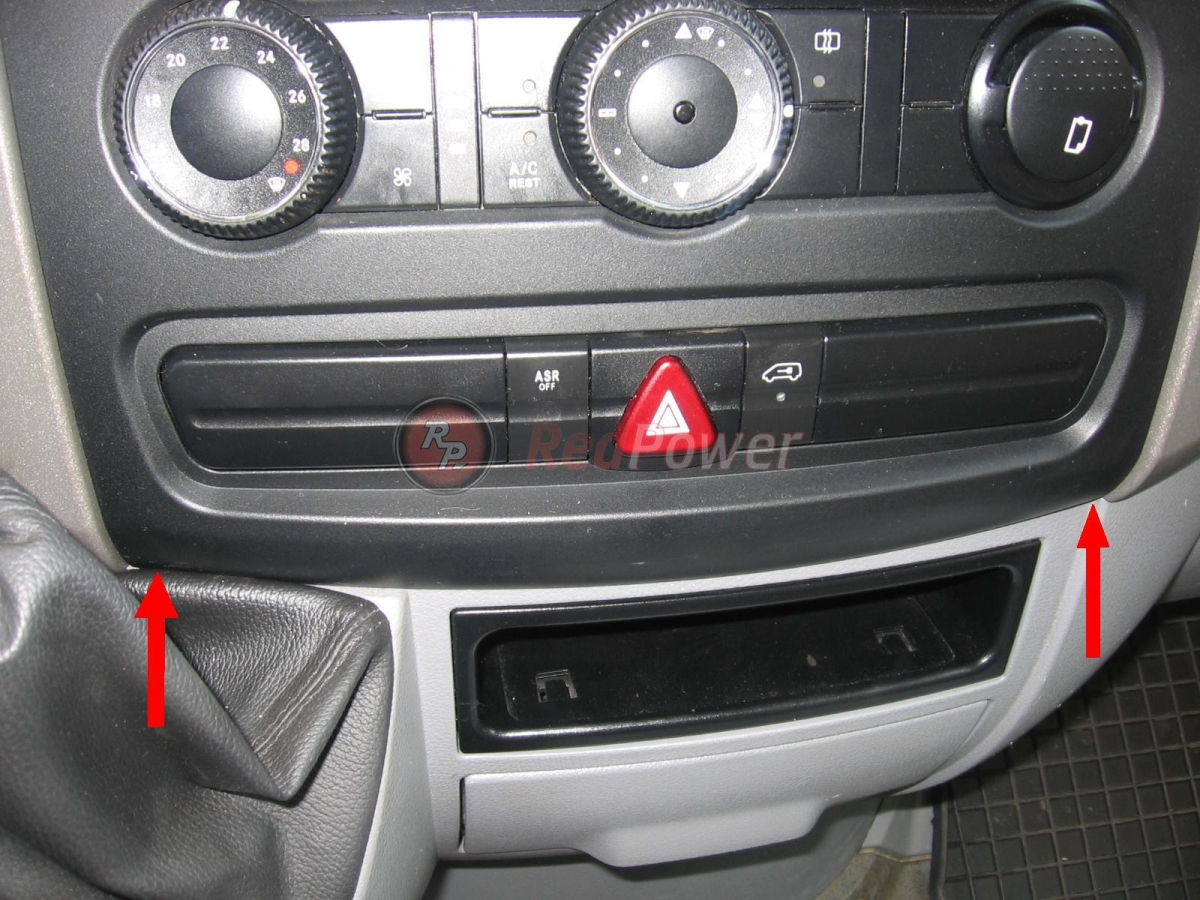

Итак, приступим, аккуратно поддеваем низ лицевой панели, например, плоской отверткой.



Поддеваем и снимаем штатную рамку панели магнитолы

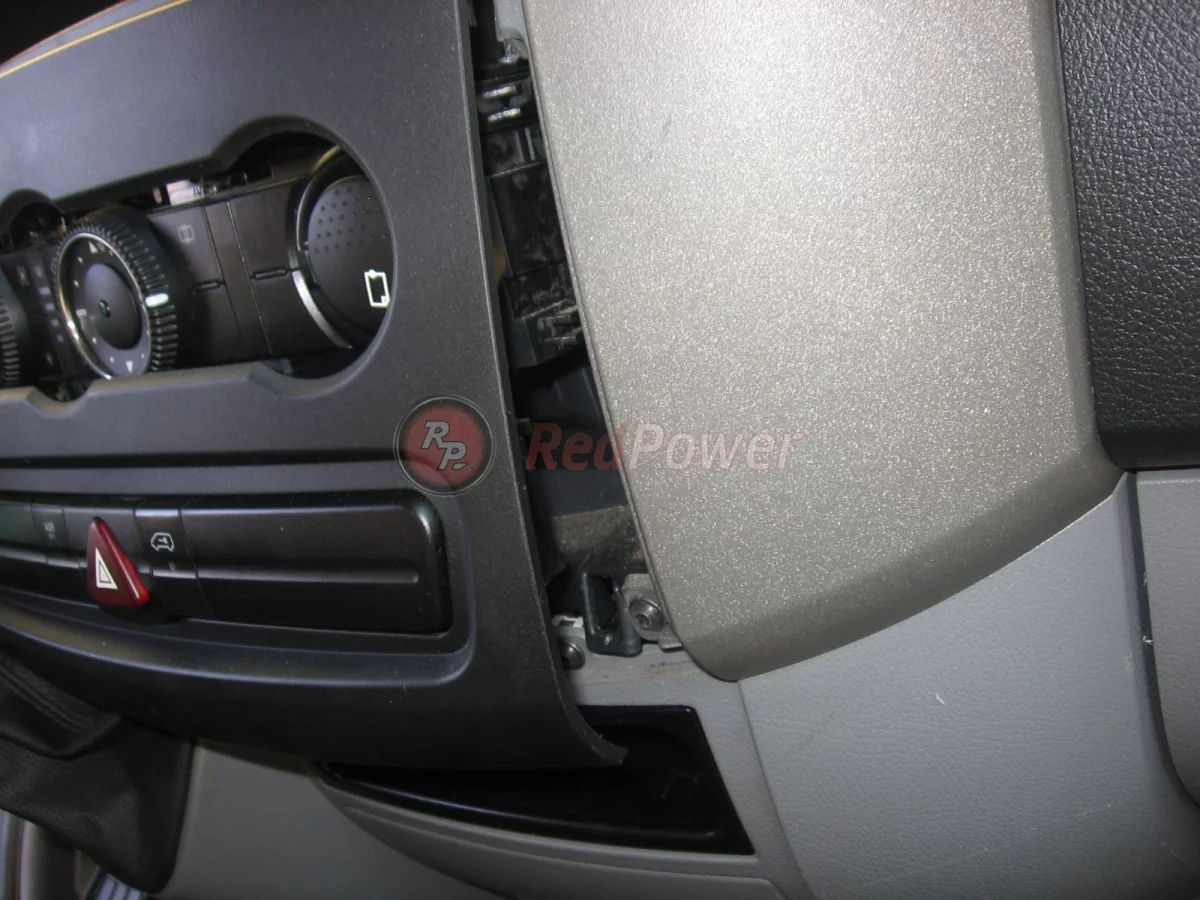

Снимаем лицевую панель центральной консоли.

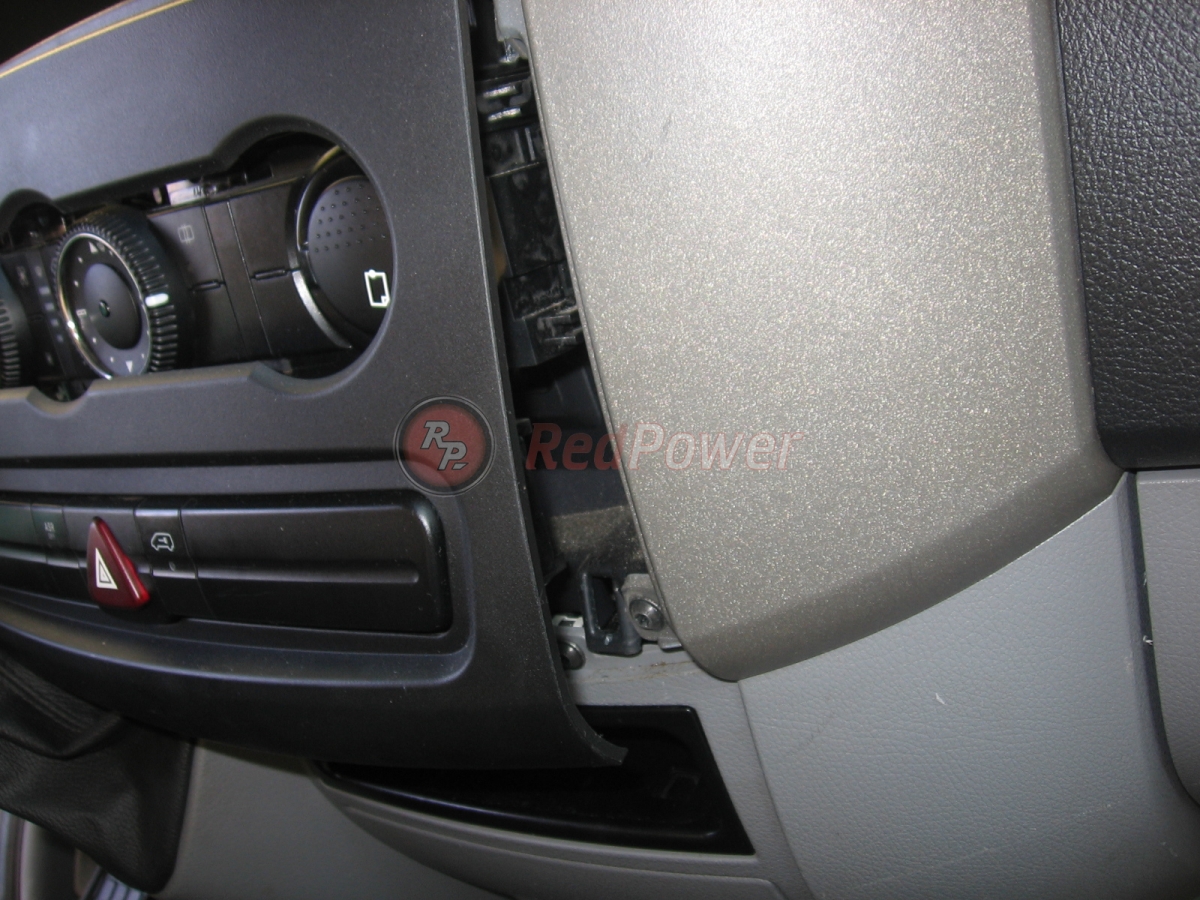

Демонтаж панели центральной консоли

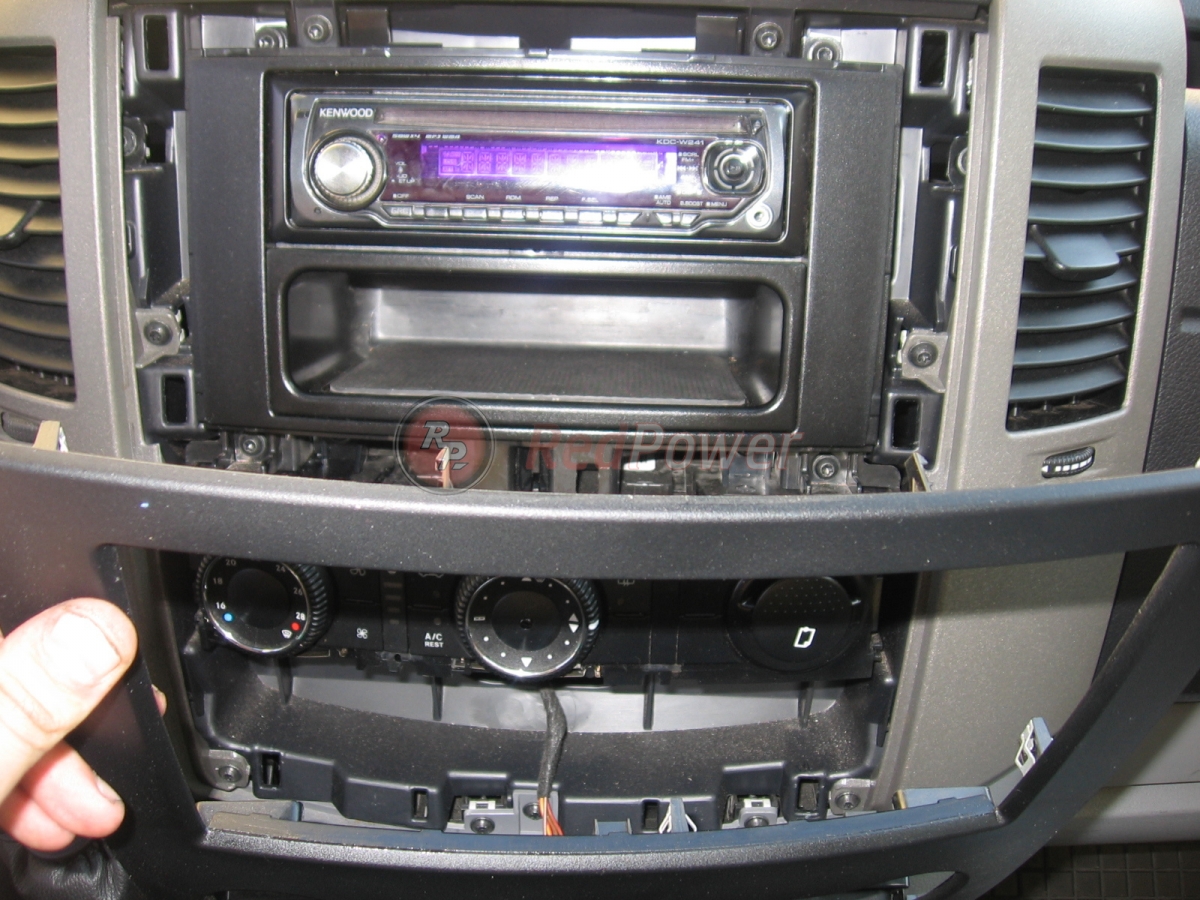

Демонтированная панель автомагнитолы

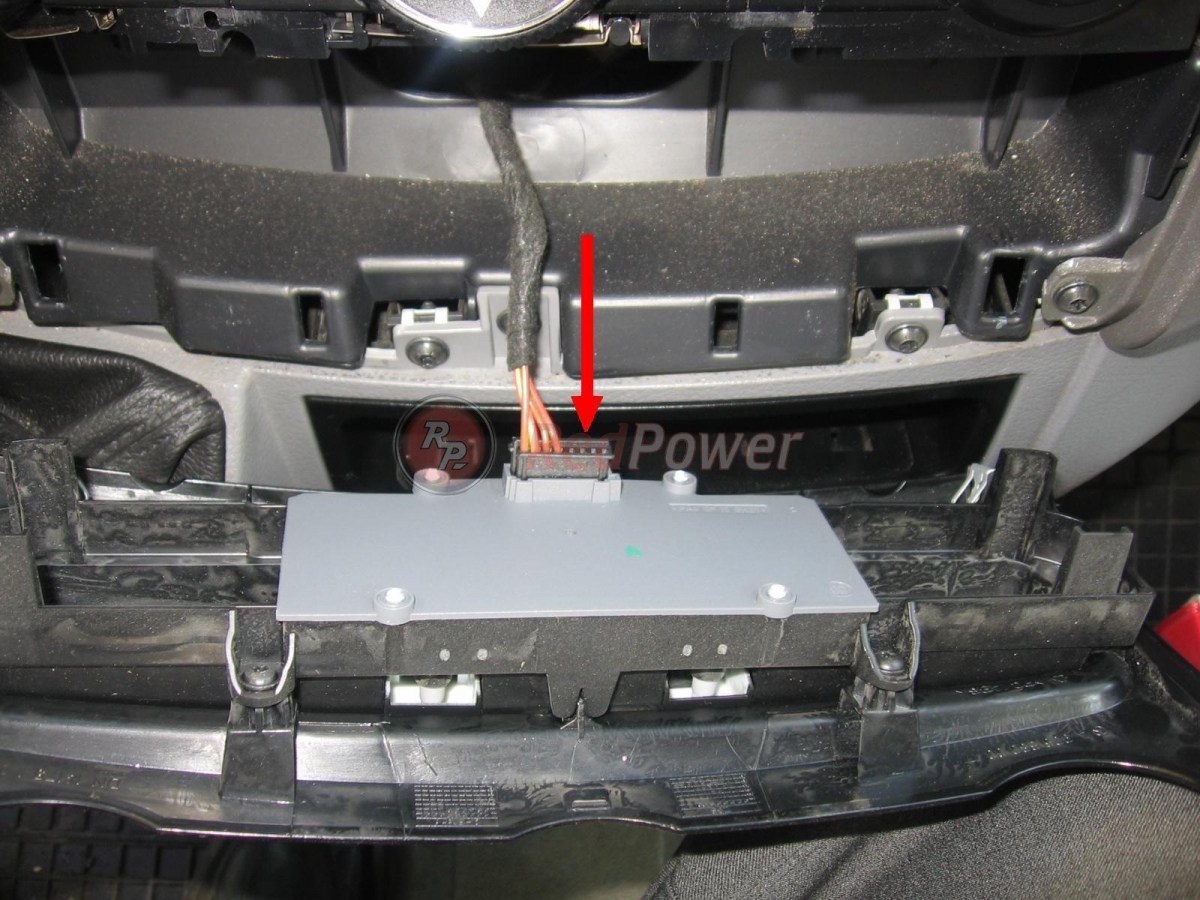

Отключаем разъём блока комфорта, рамку убираем.



Отключение проводки

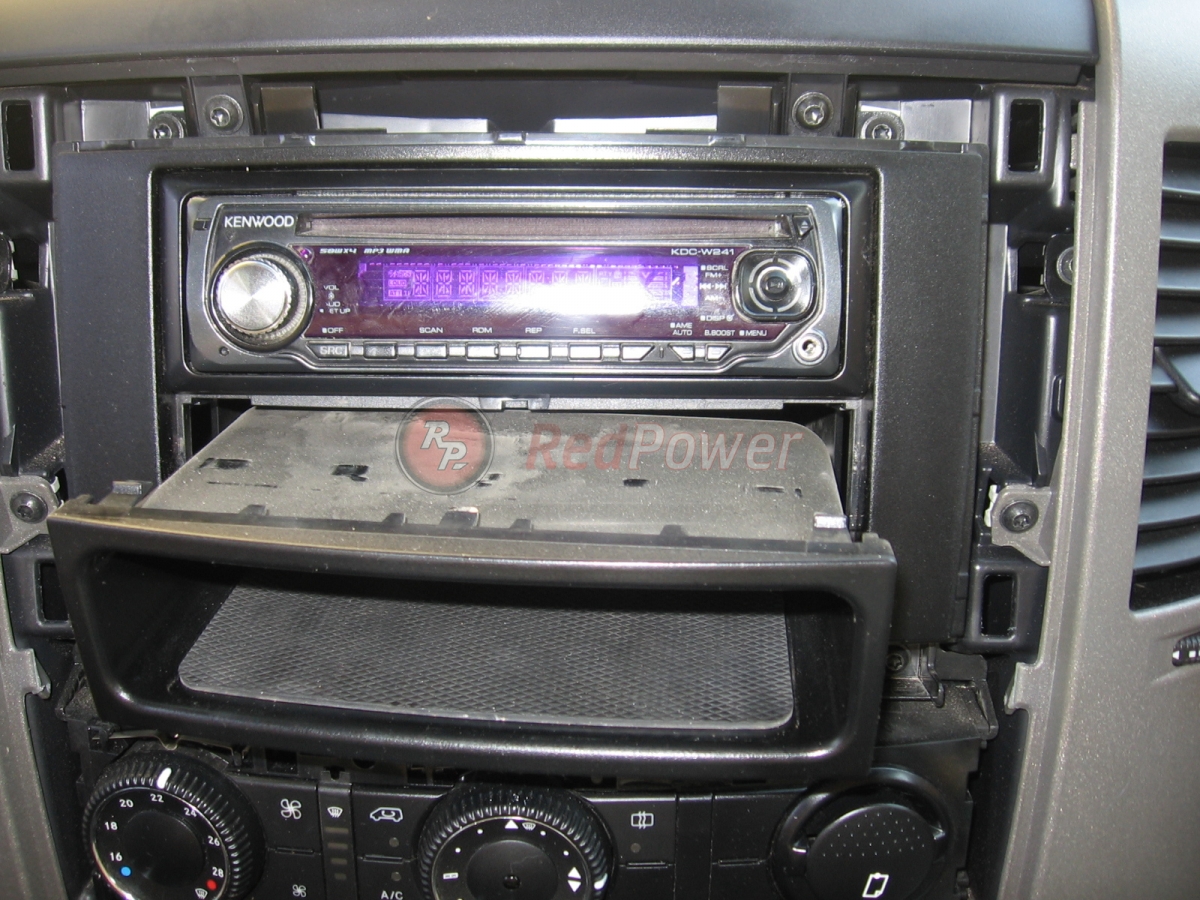

Откручиваем 4 шурупа, снимаем блок климат контроля. Оставляем его висеть на проводах.



Демонтаж блока климат контроля

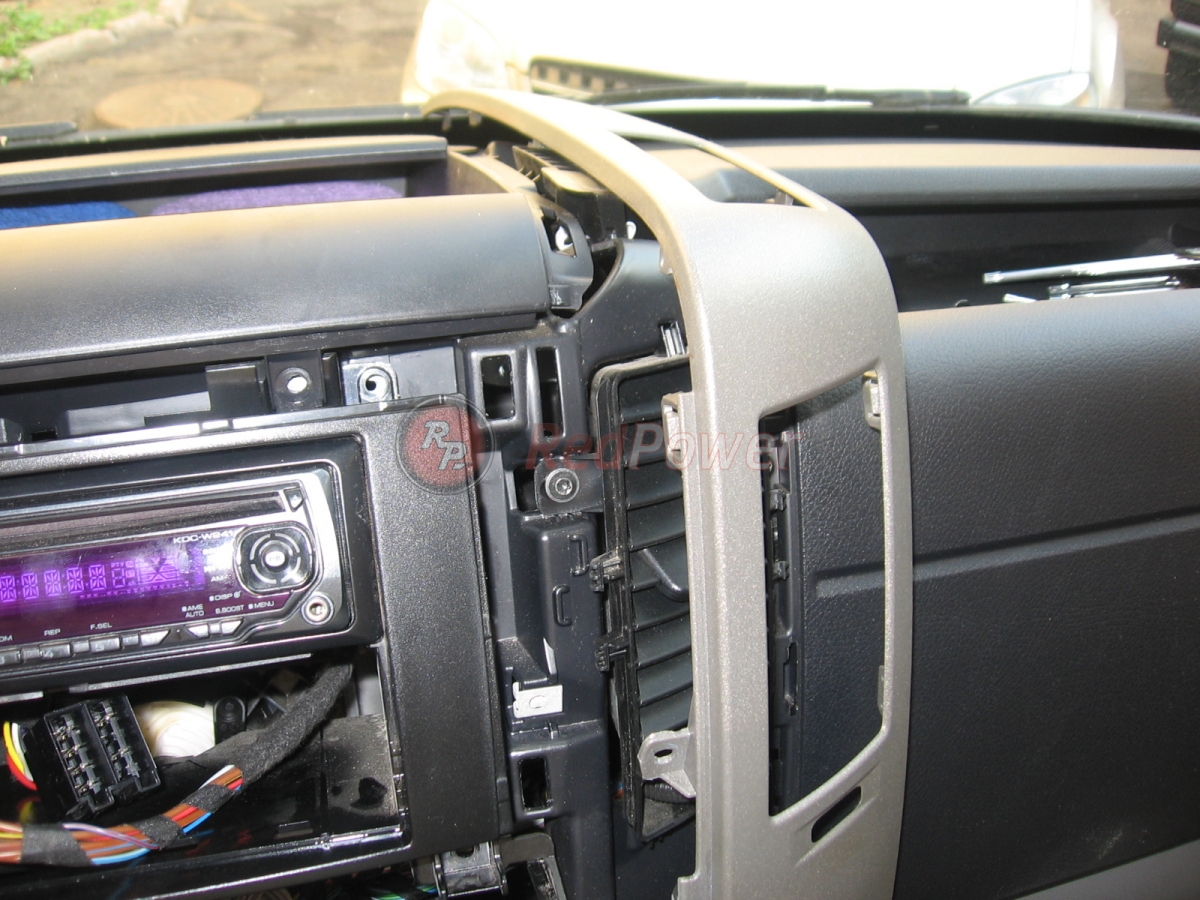

Откручиваем шурупы крепления боковых декоративных панелей. Снимаем панели.



Демонтаж боковых панелей

Откручиваем 4 шурупа крепления переходной рамки 1DIN магнитолы.

Снимаем старую магнитолу вместе с рамкой.

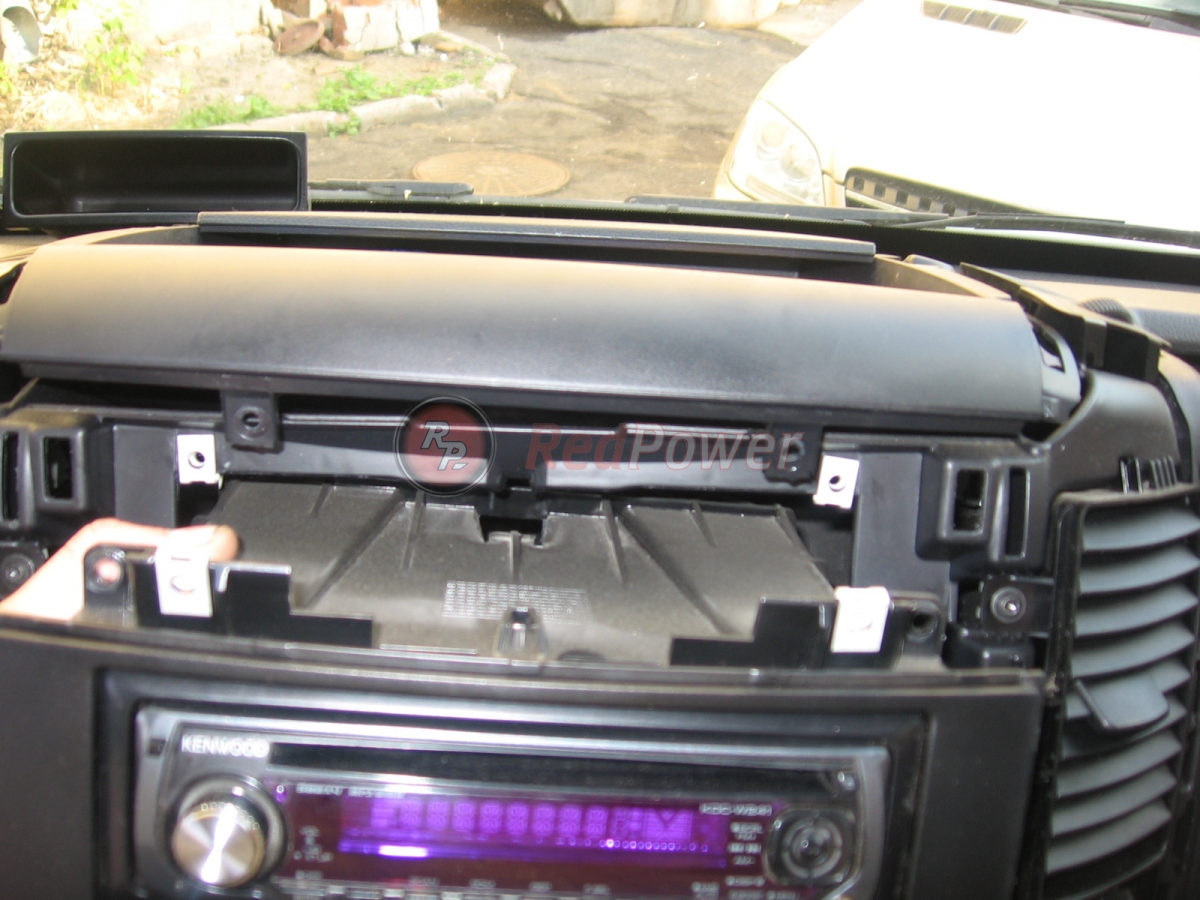

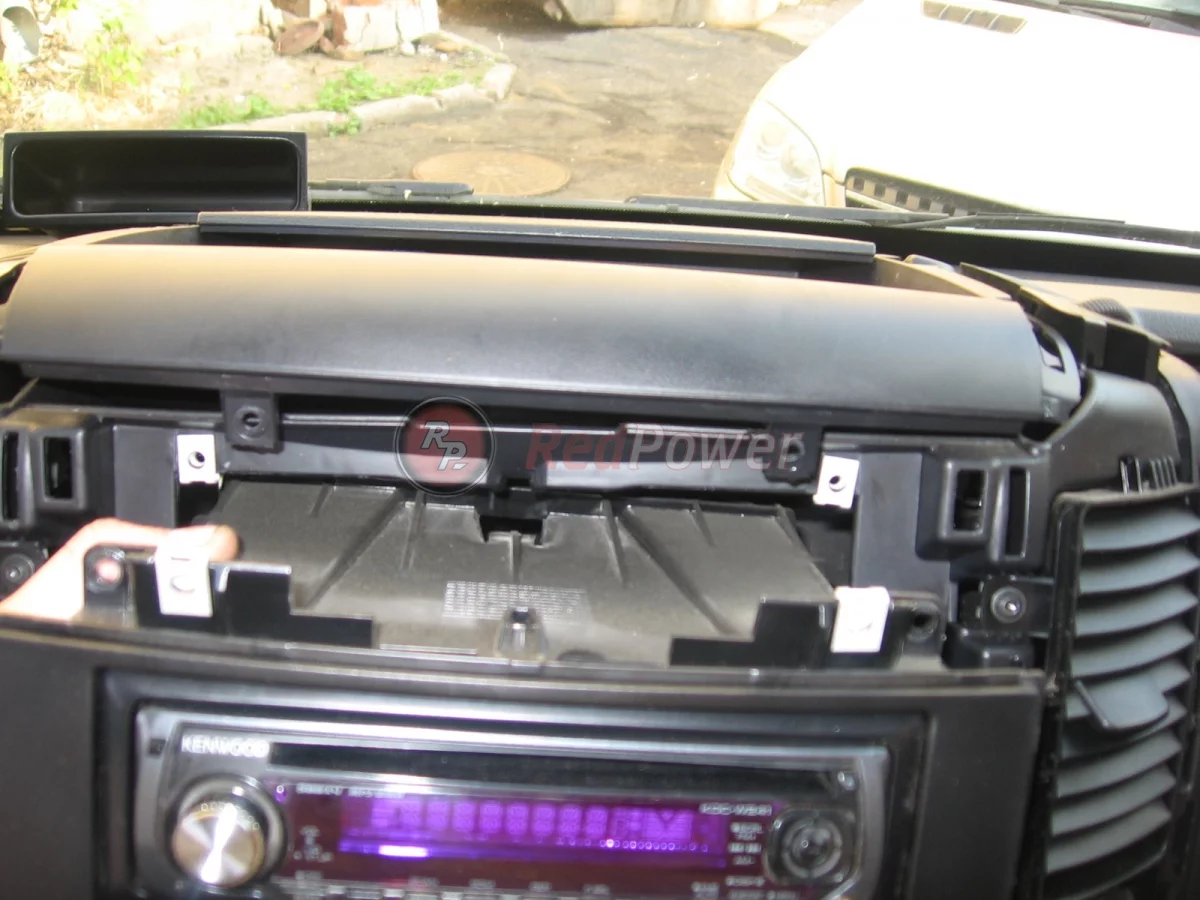

Демонтаж штатной автомагнитолы

Крепление автомагнитолы для Mercedes Benz Redpower 8968 рассчитано под другую переходную рамку, которую завод VW или Mercedes устанавливает на автомобиль со штатной системой Command (или Audio 20 илиSound 5), а в данном случае такую рамку покупаем отдельно.



Номер детали для заказа VW: 2E0 857 077  или Mercedes: А 906 689 0431

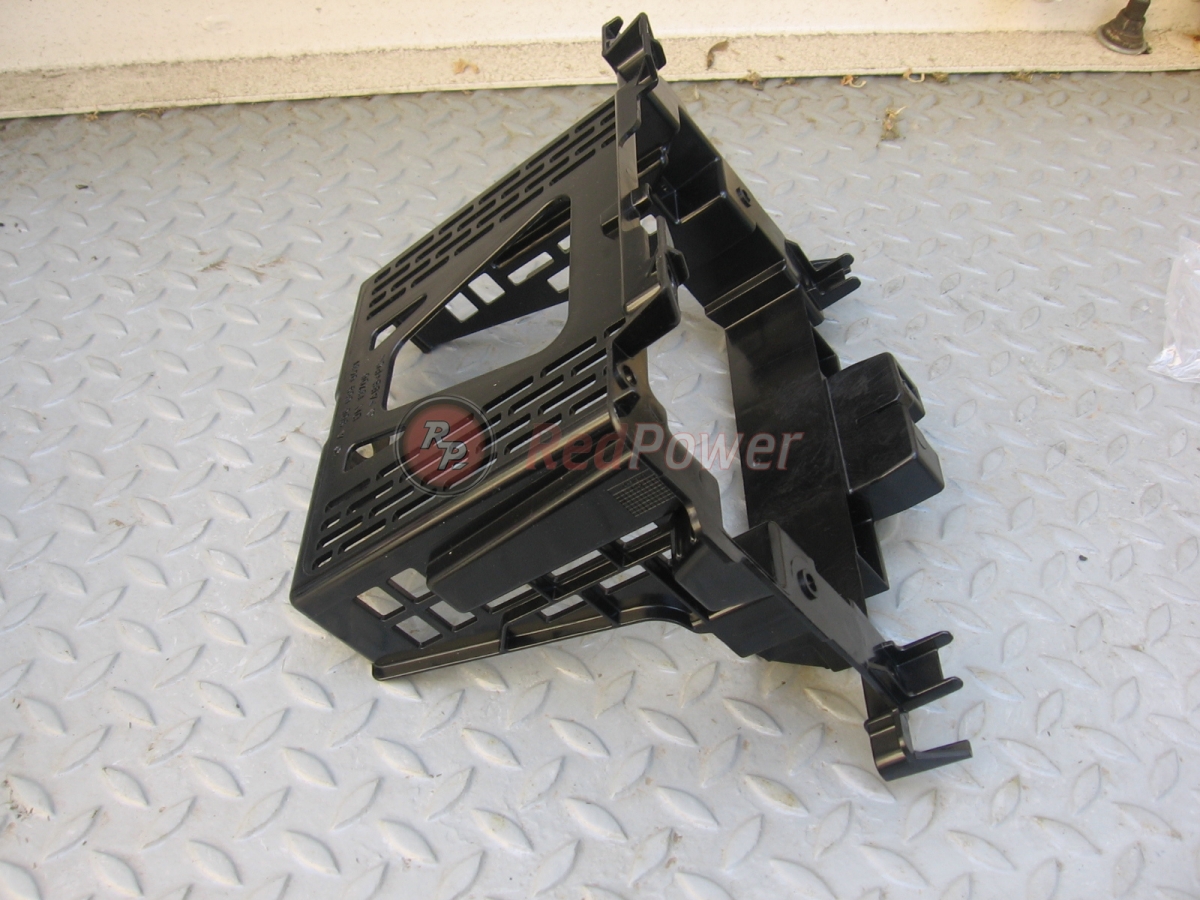

Переходная рамка для магнитолы RedPower

Переставляем 4 клипсы со старой рамки на новую, которыми в дальнейшем будет крепиться головное устройство Redpower.

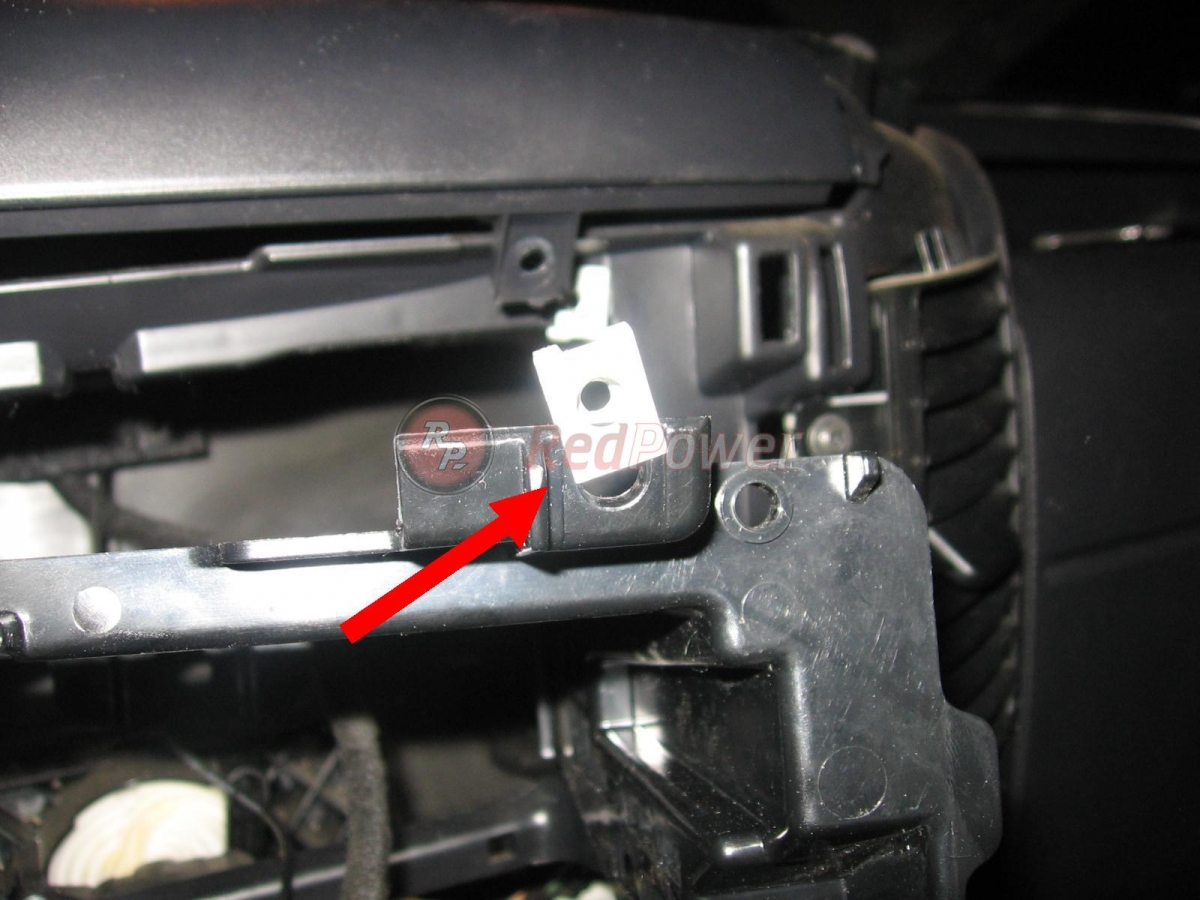

Установка клипс крепления на переходную рамку



Устанавливаем новую рамку на автомобиль, закрепляем её двумя шурупами.

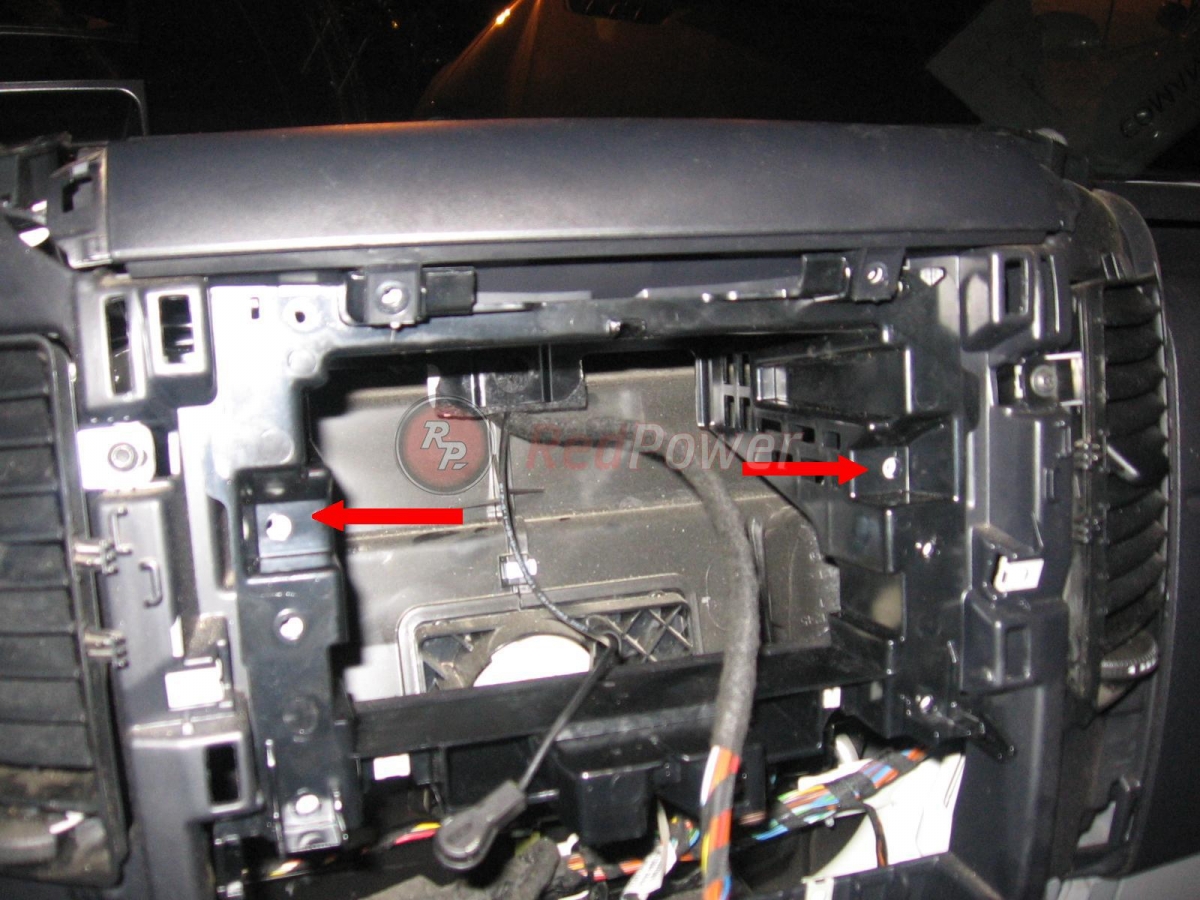

Установленная рамка для монтажа автомагнитолы RedPower

После установки рамки, можно установить на место блок климат контроля, в дальнейшем он нам мешать не будет.

 Далее я предлагаю подготовить проводку со стороны автомобиля, а именно:

проложить кабель с камеры заднего вида, кабель ТВ антенны.

Вывести в бардачок или в другое удобное место, необходимые Вам разъёмы AUX, iPod, USB и.т.д.

 GPS антенну я установил, под решёткой по центру консоли, возле лобового стекла, там её не видно, достаточно места и хороший приём сигнала со спутников.

Предварительно снимаем верхний карман и решётку центрального динамика

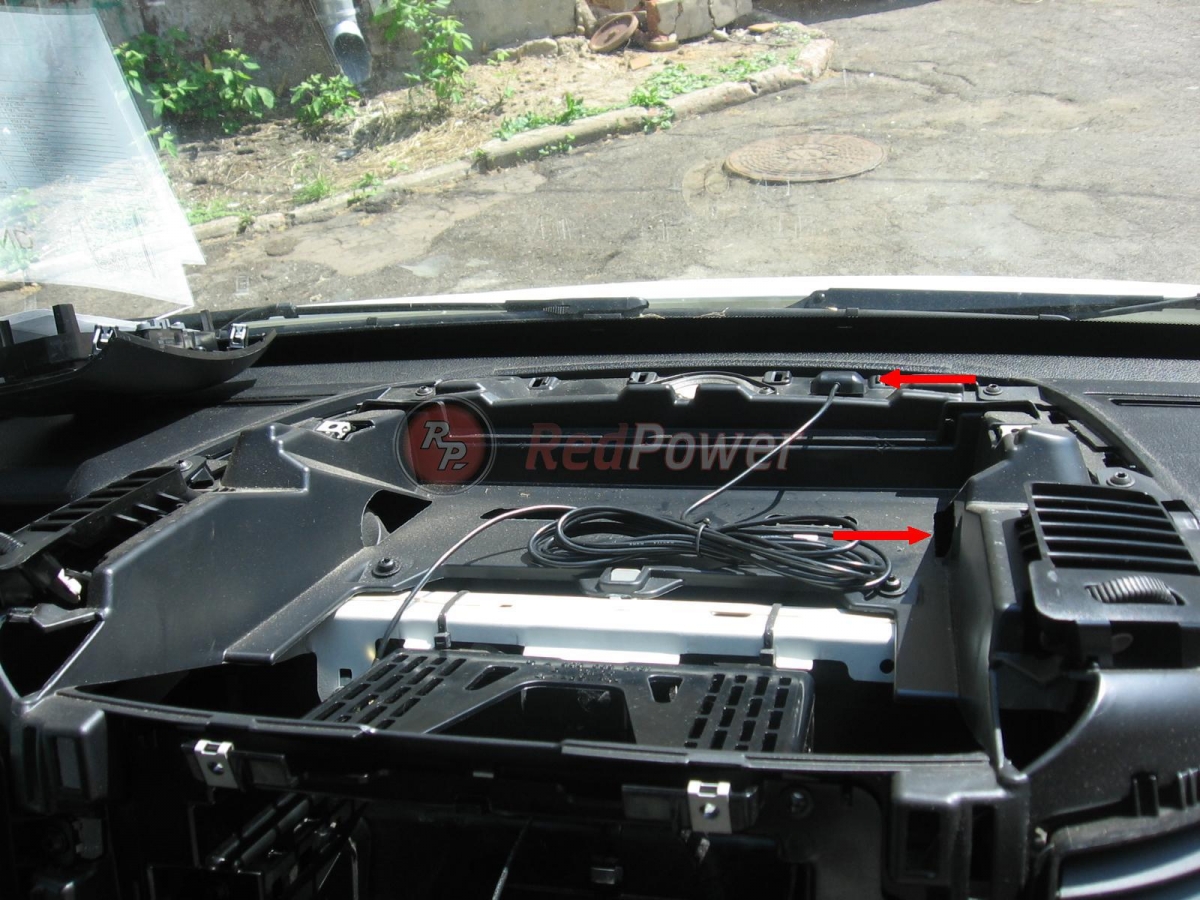

Процесс установки и подключения GPS антенны к магнитоле RedPower

Установку производим на двухстороннюю липучку, которая идёт в комплекте, кабель пропускаем через отверстие справа, разъём выводим к магнитоле.

 Подключение Redpower к CAN шине автомобиля.

Прокладываем двухжильный кабель (сечение 0,5 мм) от места установки магнитолы до CAN «звезды», которая находится на правой стенке автомобиля под ногами пассажира. Снимаем уголок панели.



Подключение CAN к автомагнитоле RedPower

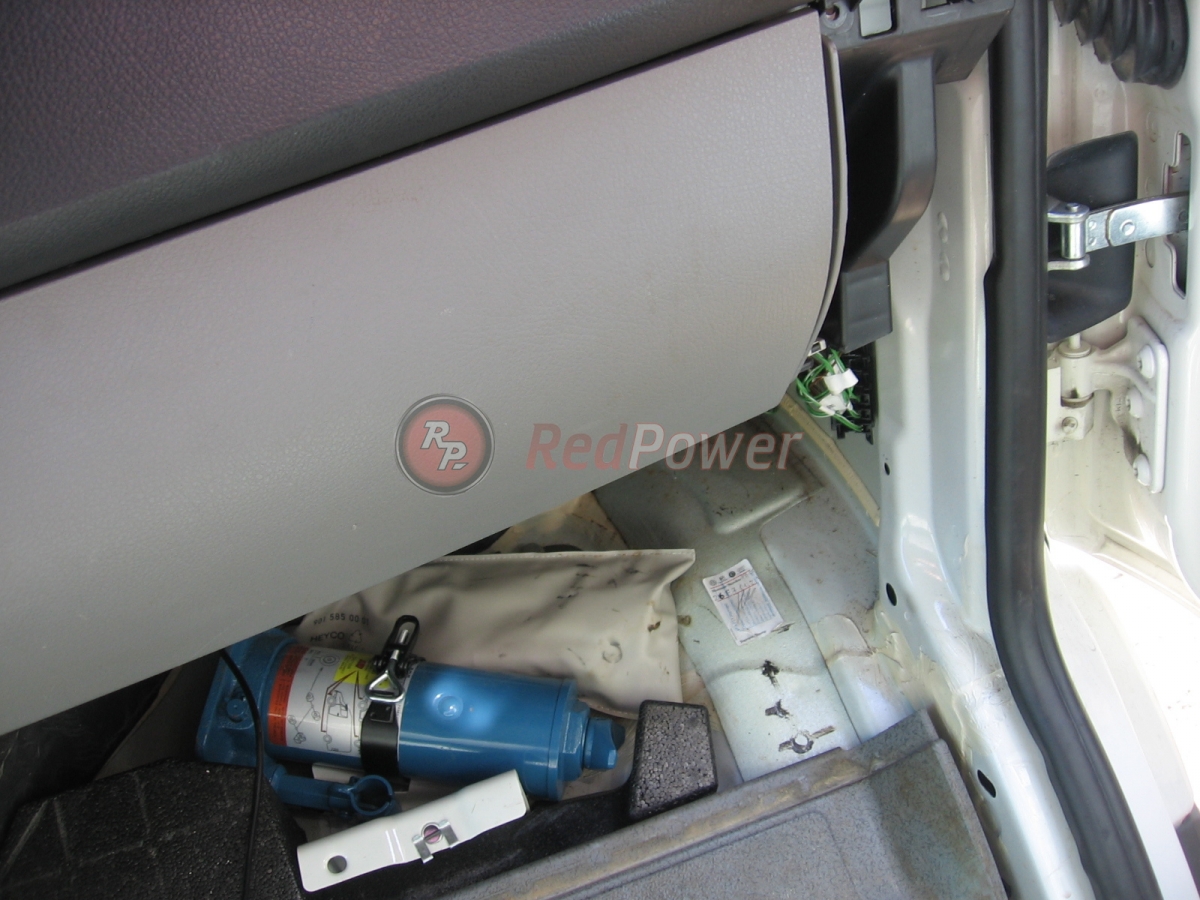

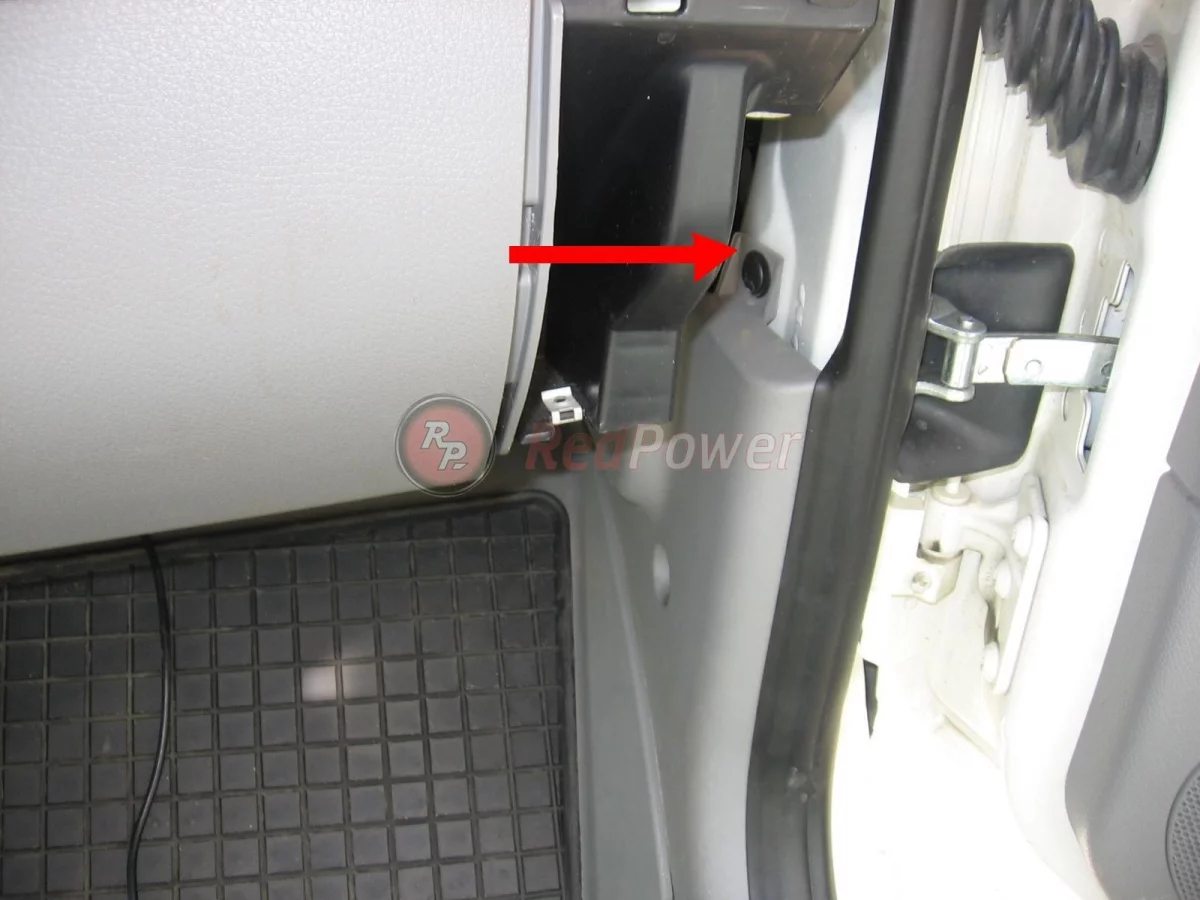

Вытаскиваем «пистоны»,  открываем лючок домкрата и инструмента, снимаем пластмассовый уголок, закрывающий CAN «звезду».



Путь к установленной CAN "звезде"

Обжимаем пины на двухжильный провод, проложенный от магнитолы. Пины вставляем в корпус разъёма и подключаем к CAN «звезде» салона.

Номер детали для заказа по Mercedes, пин:  А 016 545 41 26   - 2 шт.

                                           Корпус разъёма А 049 545 88 28   - 1 шт.

CAN Low – коричневый

CAN Hi – коричнево-красный

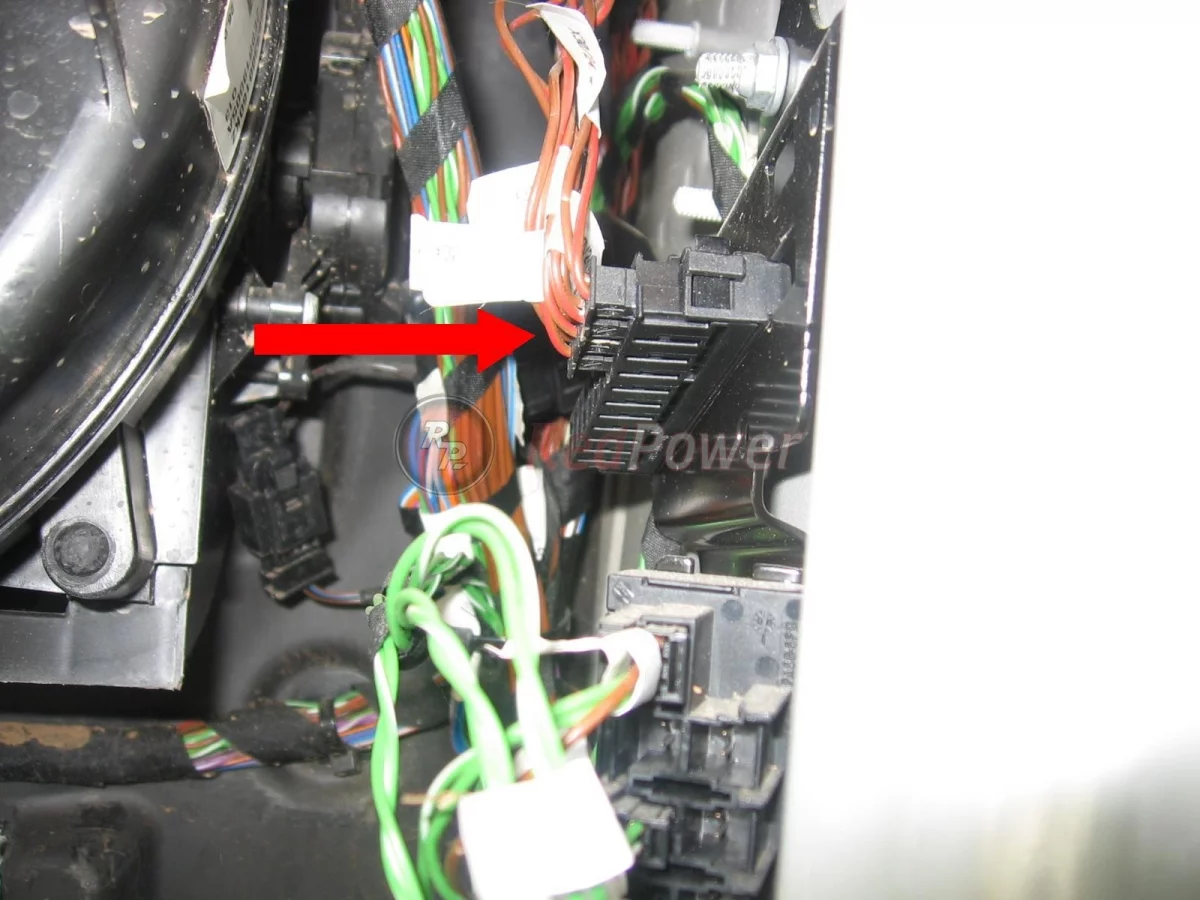

Подключение магнитолы к CAN

После подключения, устанавливаем назад снятые элементы пластика салона.

На данном автомобиле установлен обычный евро разъём для подключения магнитолы. Используем его для подключения Redpower.

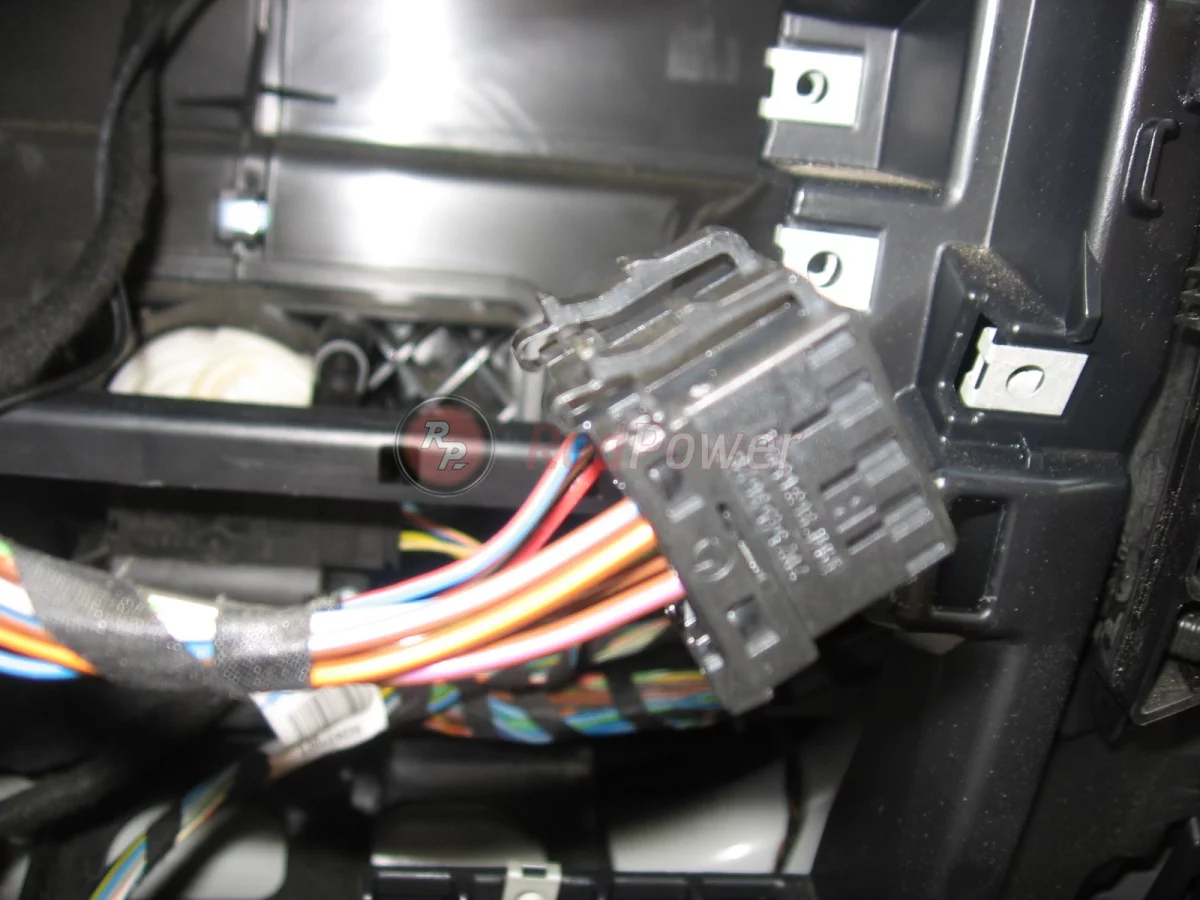

Подключение автомагнитолы к системе автомобиля

Обжимаем пины на двухжильный провод, проложенный от CAN звезды. Пины вставляем в свободные ячейки разъёма автомобиля, предварительно разобрав его.

Номер детали для заказа по Mercedes пин:  А 011 545 81 26   - 2 шт.

CAN Low – коричневый   CAN Hi – коричнево-красный

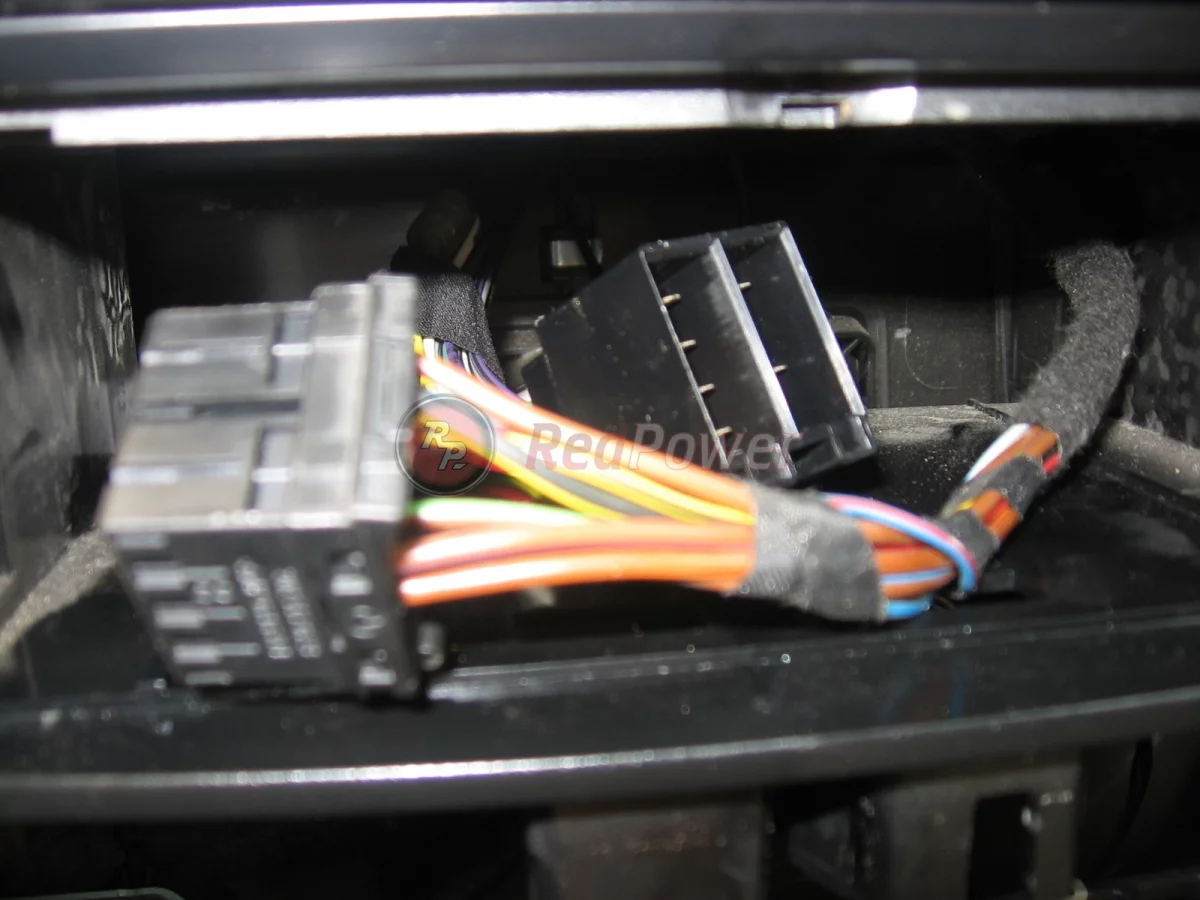

Подключение проводки магнитолы RedPower

Переходим к подготовке жгута проводов (переходника) для подключения Redpower к уже подготовленному разъёму автомобиля.

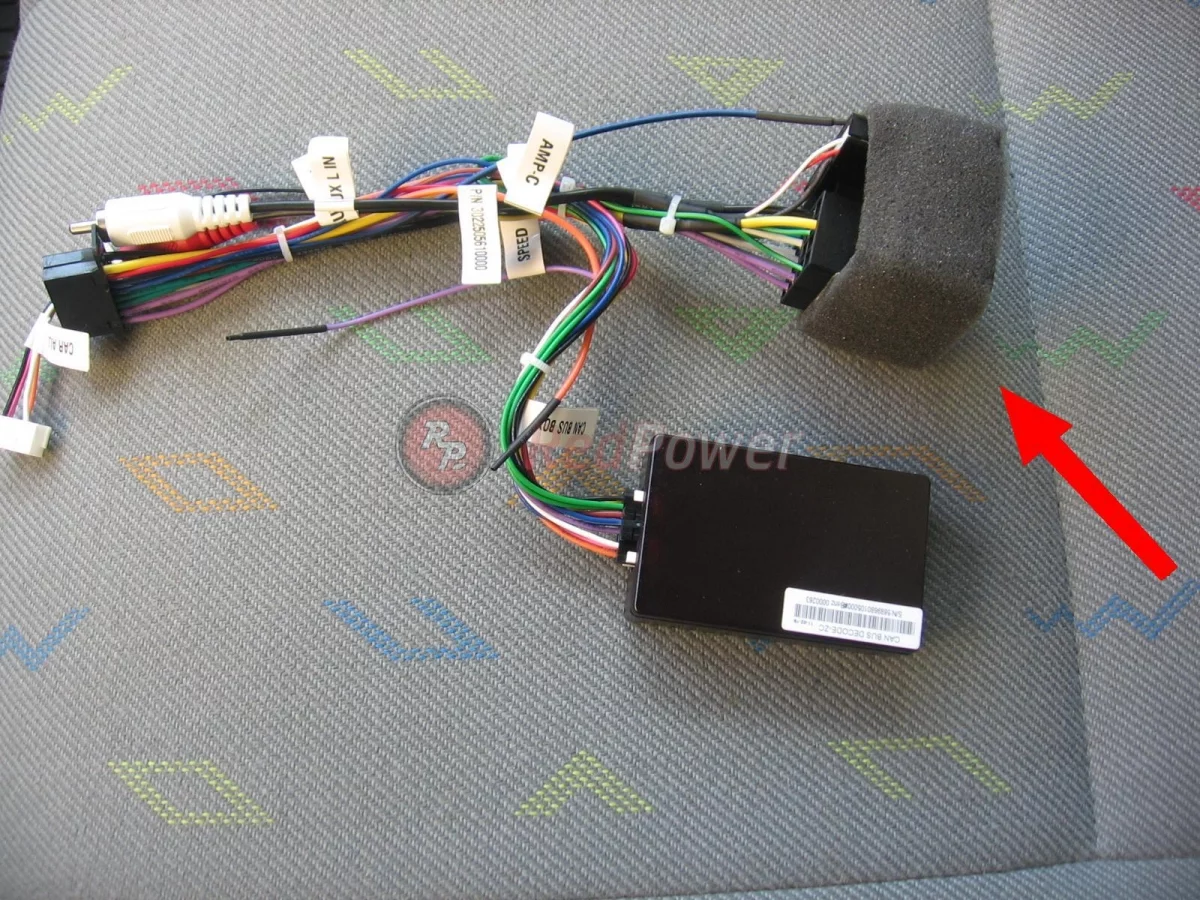

Распиновываем разъём переходника, поставляемого в комплекте с Redpower.



Комплект проводки для автомагнитолы RedPower

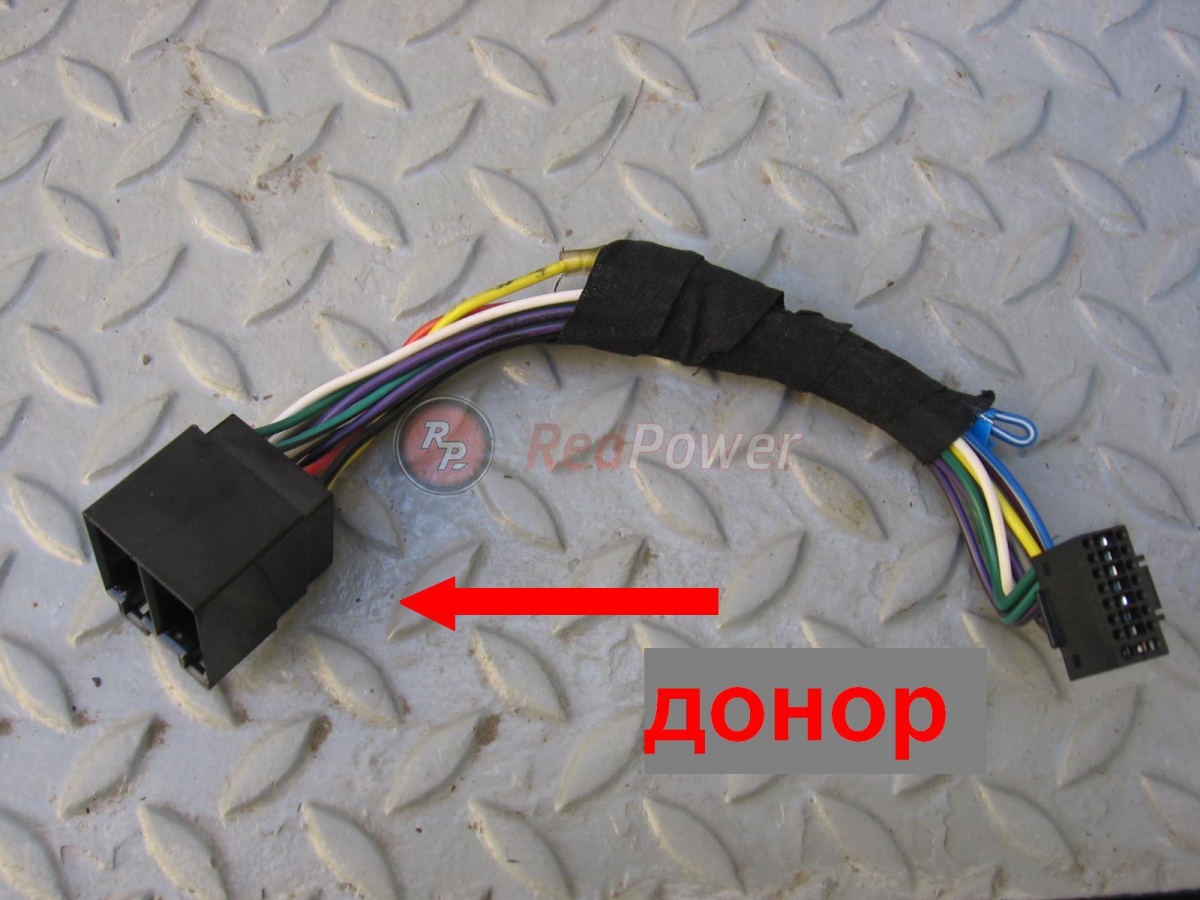

В качестве донора корпуса разъёма евро «папа» я использовал переходник от 1DIN магнитолы, которая была установлена на этом автомобиле (или его можно приобрести в любом магазине по продаже автомагнитол).



Донор для модернизации проводки магнитолы RedPower

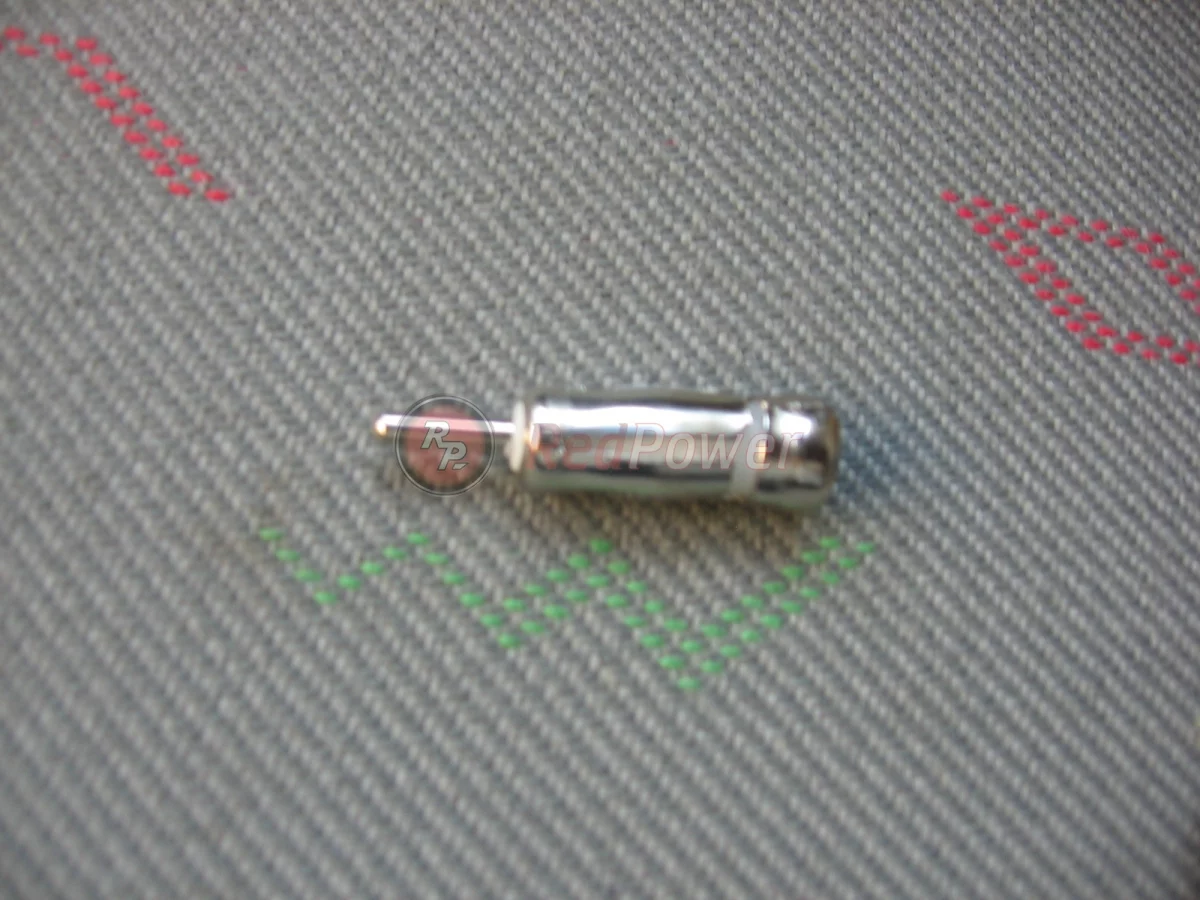

Для радио антенны используем переходник:



Переходник для подключения FM-радио антенны к автомагнитоле RedPower

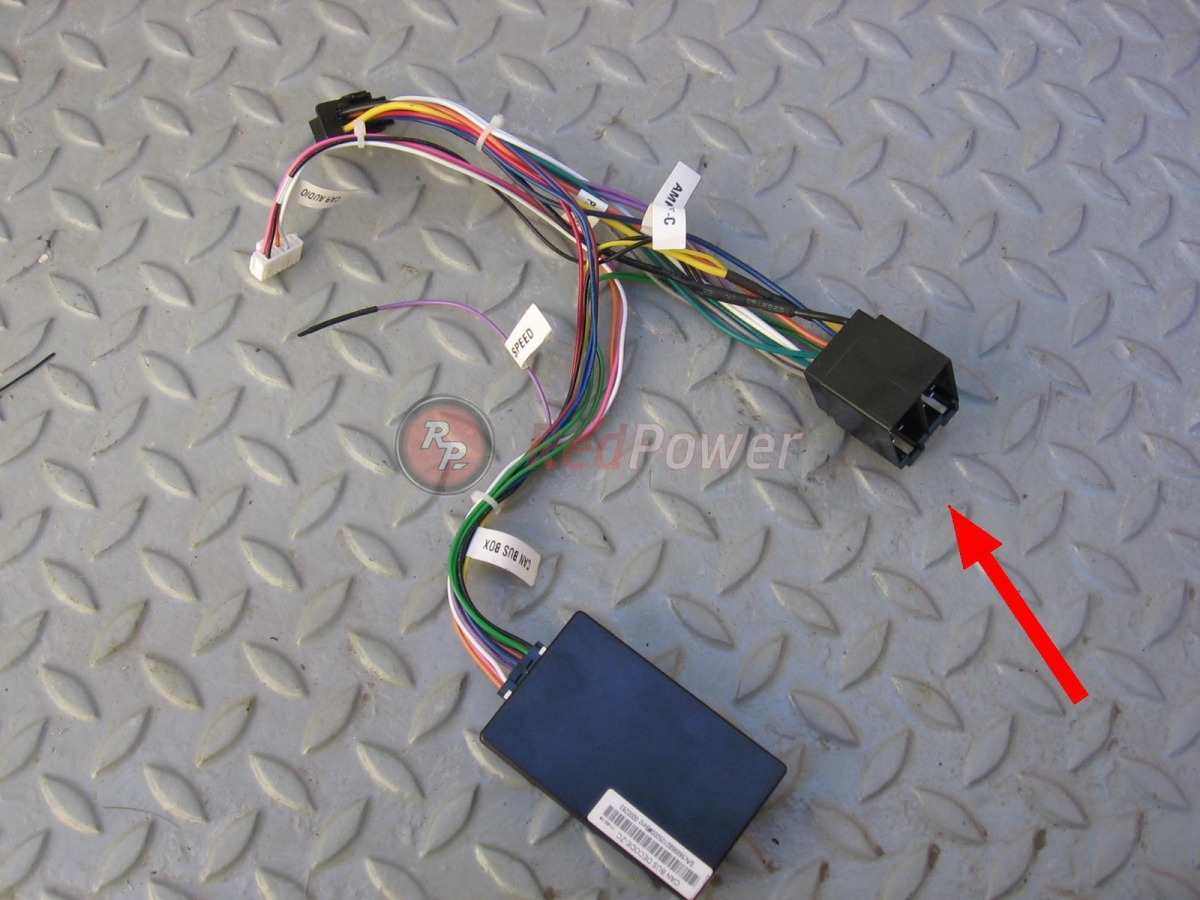

Обжимаем пин на провод питания усилителя радио антенны (ANT-C).

Для питание усилителя ТВ антенны я использовал провод АМР-С.

Номер детали для заказа по Mercedes, пин:  А 019 545 56 28  - 2 шт.

Собираем переходник для подключения Redpower (евро «папа»), запиновываем его согласно разъёма на автомобиле и инструкции мультимедийного центра.

(CAN на переходнике CAN Low – зелёно-чёрный   CAN Hi – зелёный)



Проводка для подключения усилителя радио-антенны к магнитоле RedPower

Итак, все основные ингредиенты для подключения и использования автомагнитолы Redpower 8968 готовы, осталось подготовить к установке сам мультимедийный центр. Откручиваем слева и справа транспортировочные уголки

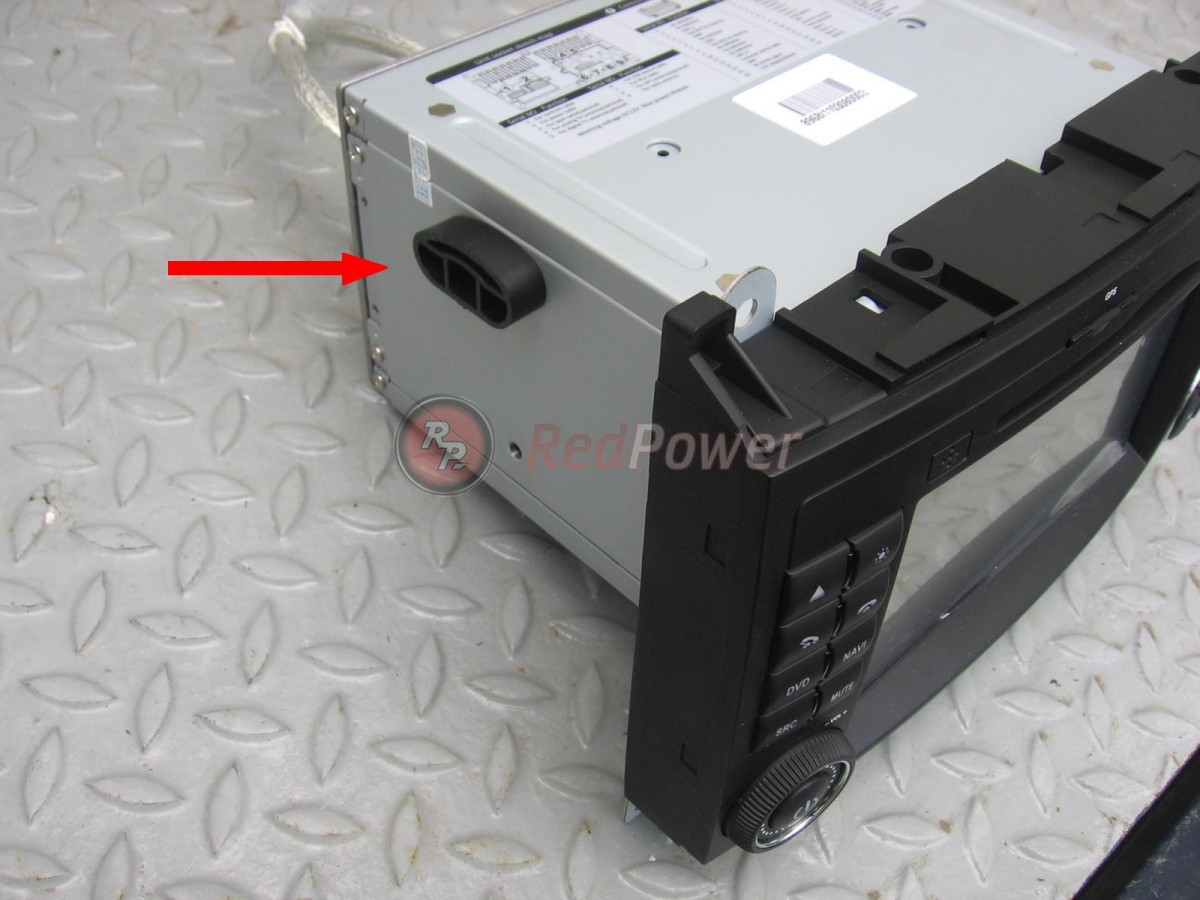

Устанавливаем слева и справа полозья.



Установка полозьев на магнитолу RedPower

Подключаем на задней панели RedPower подготовленные нами провода.

Устанавливаем в рамку. Закручиваем шурупы крепления. Делаем первый запуск

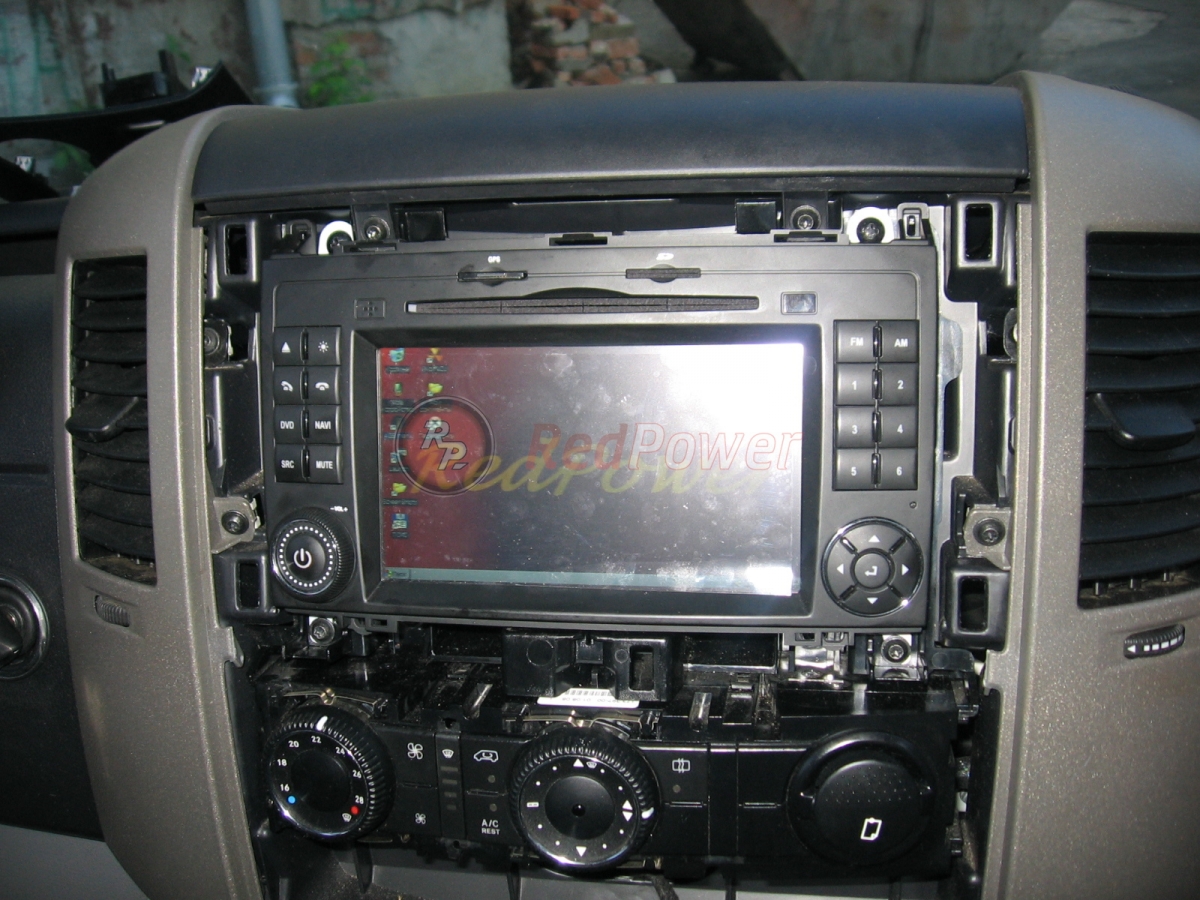

Установленная автомагнитола RedPower

Устанавливаем панели в обратном порядке.

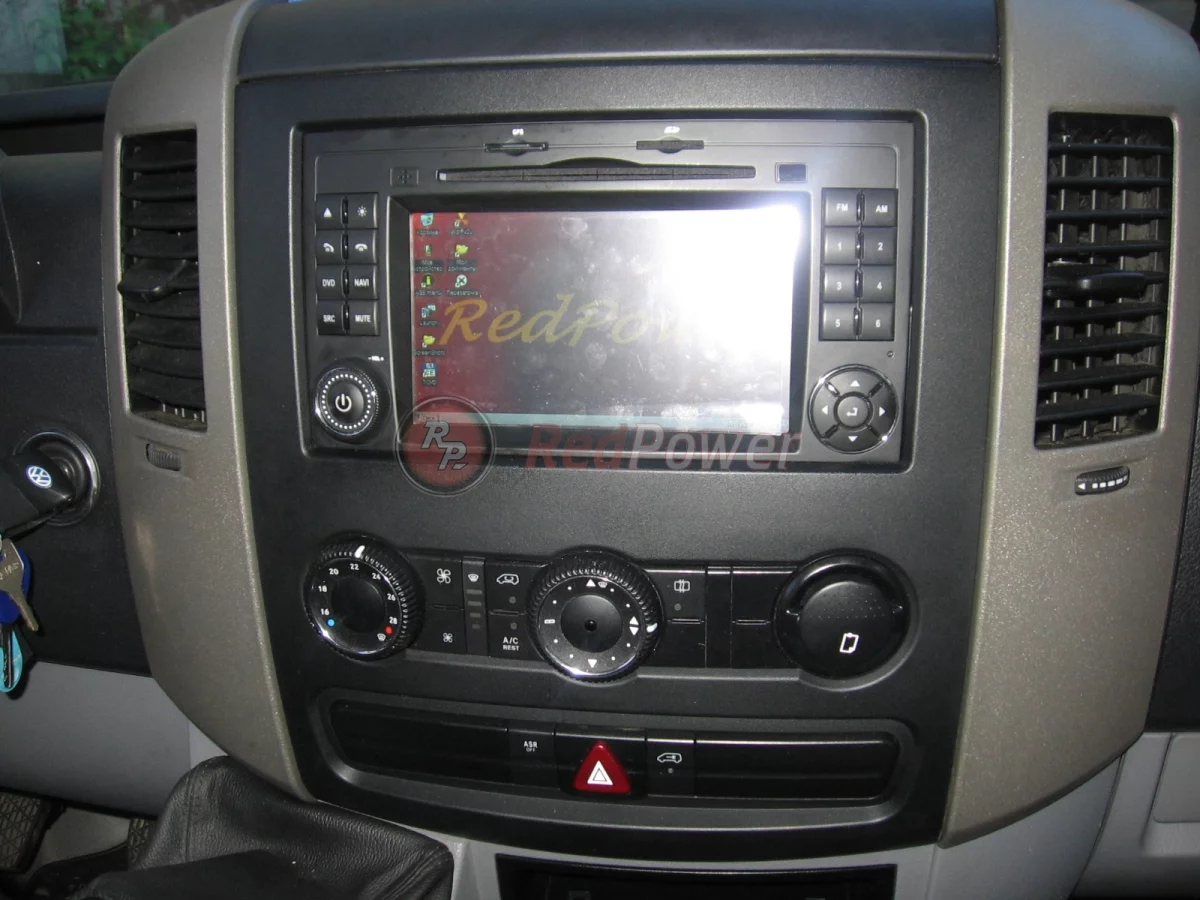

Установленные декоративные панели для магнитолы RedPower

Наслаждаемся прекрасной работой Вашего мультимедийного центра.

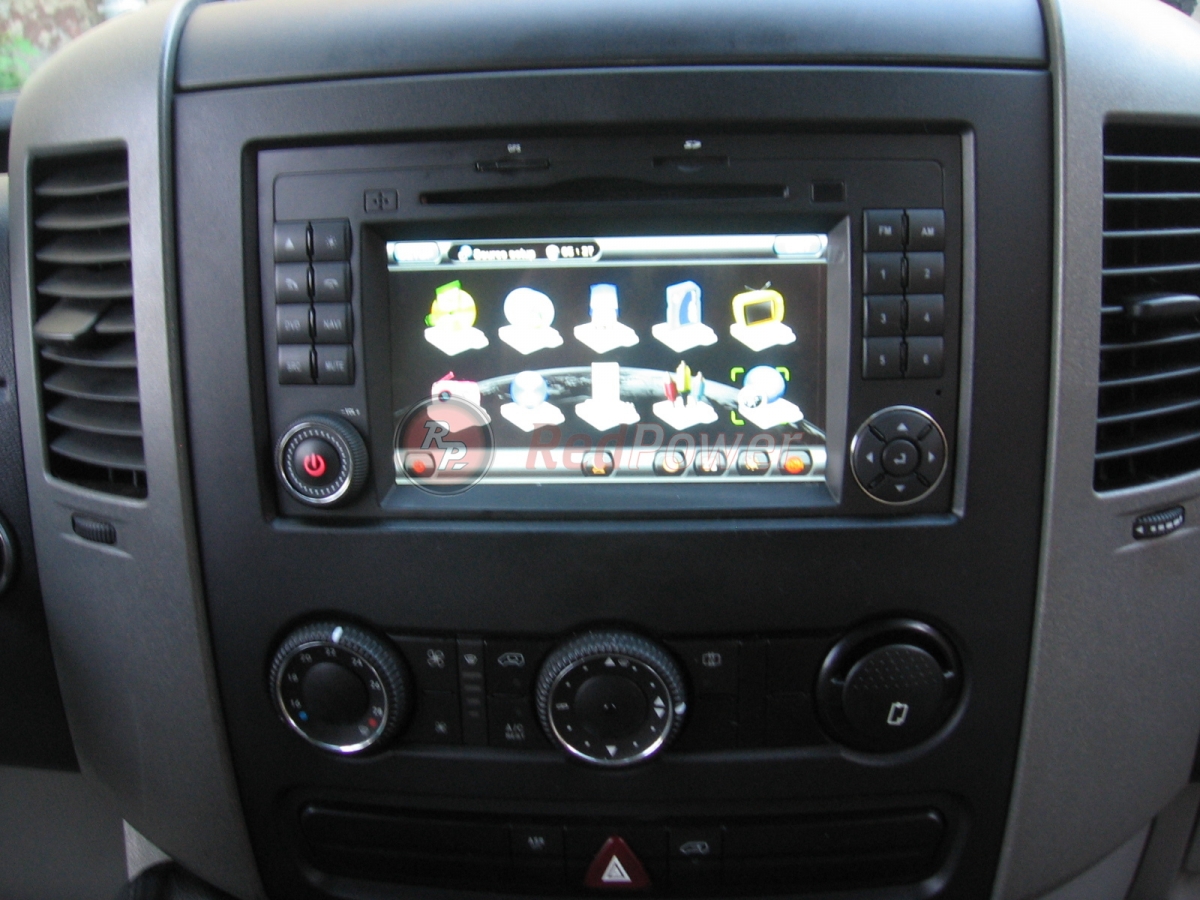

Запуск автомагнитолы RedPower

Михаил Воронов «Акустик сервис» специально для Т-ZONЕ и WINCA.RU
