Установка Redpower Carpad Duos в Kia Mohave

Всем автомобилистам привет, особенно владельцам Kia Mohave!

По великой случайности я стал обладателем данного автомобиля. Очень им доволен. Но разговор будет не об этом.

В этой статье я расскажу и покажу, процесс установки автомагнитолы (головного устройства) с подключением штатной камеры парковки на монитор и небольшой фото/видео-обзор.

Простите заранее, фотошопом не владею. Ну тем честнее отзыв будет.



ИТАК:



1. С помощью лопаток сдергиваем боковой облицовочный пластик, а также для удобства скидываем верхний пластик с воздуховодами.



2. Штатная автомагнитола крепиться на 4 винта. Откручиваем их, а заодно и штатные уши крепления.

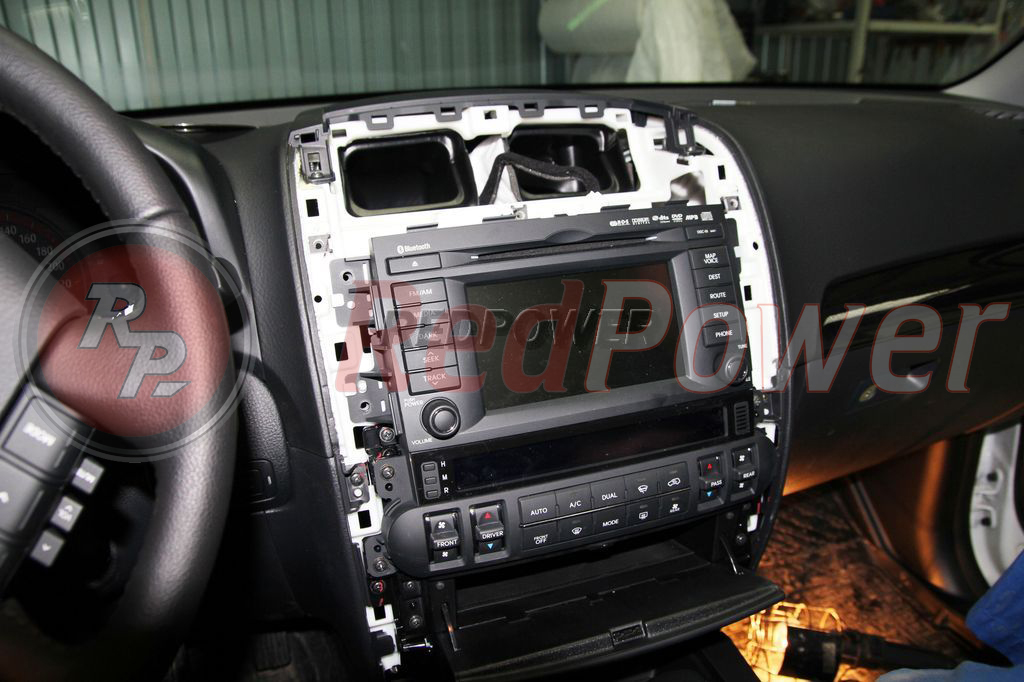

Демонтаж штатной автомагнитолы для замены

3. Пока установщик укладывал провода и GPS антенну (мы ее приклеили в воздуховодах на двухсторонний скотч.) Я примерял переходную рамку Intro. Цена порядка 2000 руб.

С внутренней стороны я обработал щели матерчатой изолентой, теперь маленькие щелки совсем исчезли.

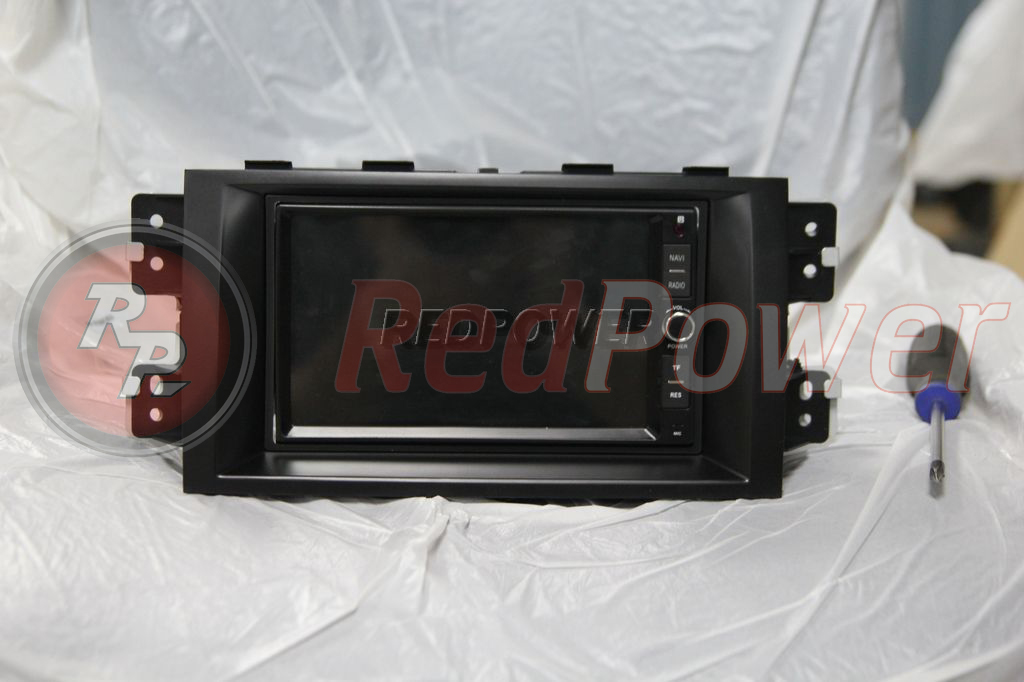

Автомагнитола RedPower

4. Штатные разъемы 100% KIA. Слева на право.



а) кнопки на руле и AUX.



б)Силовые кабеля и кабеля динамиков.



Для подключения силовых колодок pin to pin я купил разъем Kia и подмотал колодку от Redpower. Лучше порезать колодку за 500руб, нежели штатную (вы решайте сами как лучше).



5. Теперь, при необходимости, я поменяю головное устройство на штатную автомагнитолу за 15 минут.



а) хитрый разъем - USB штатный. Его я отрезал и подмотался к обычному USB который идет в комплекте. Для того, чтобы работал оригинальный USB.



б) Серенький-это радиоантенна. Покупаем хвостик для Kia (Субару) чтобы ничего не резать.



в) GPS антенна штатная. Facrо оставляем как есть, (если на автомагнитоле факро то просто подключаем к головному устройству)

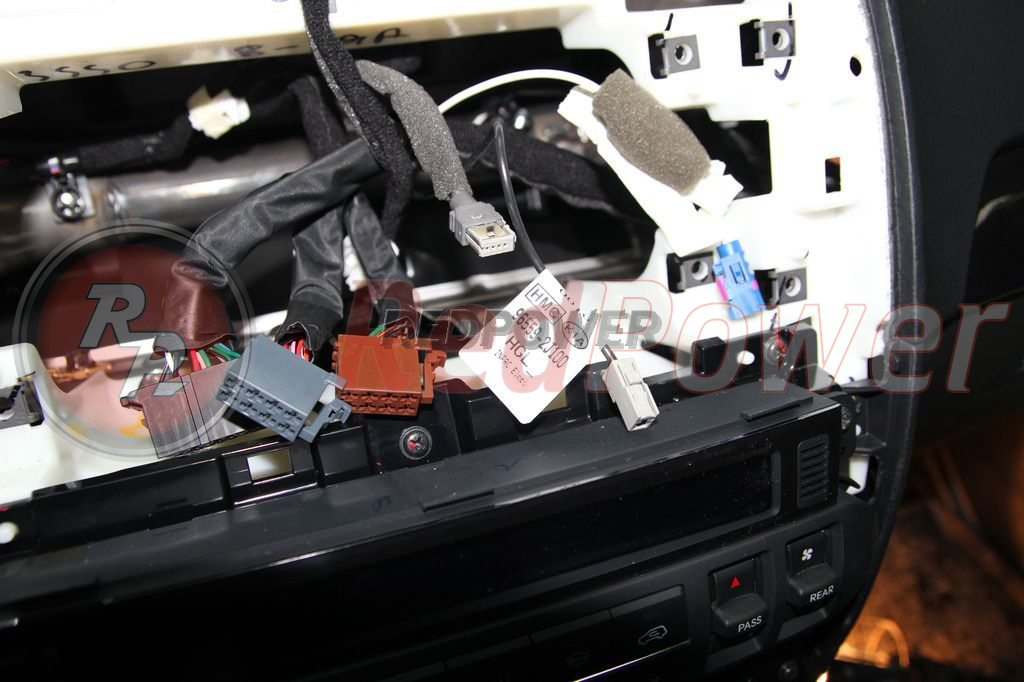

Проводка для подключения магнитолы RedPower

Для подключения штатной камеры парковки на дисплей головного устройства нужно снять пластик левой стойки и примотать к проводам камеры. (см. рисунки ниже)

Я также взял RCA кабель папу (колокольчик) отрезал, зачистил и его подмотал к штатным проводам.



Установка магнитолы RedPower

Провод который висит в низу, это и есть RCA видеокабель с проводом управления.

Красный - провод управления. По нему автомагнитола видит плюсом что водитель включил заднюю передачу. Он приходит на автомагнитолу на соотв. провод (см. распиновку на крышке аппарата) и видеосигнал (желтый и масса) куда кидаются смотрите на фото.

Если плохо видно, то берем контрольку и тыкаем поочередно в колодку по проводам, обращая внимание на картинку зеркала ЗХ. Передача R должна быть включена. Если попали правильно то увидите помехи.

Спалить нереально, не переживайте.

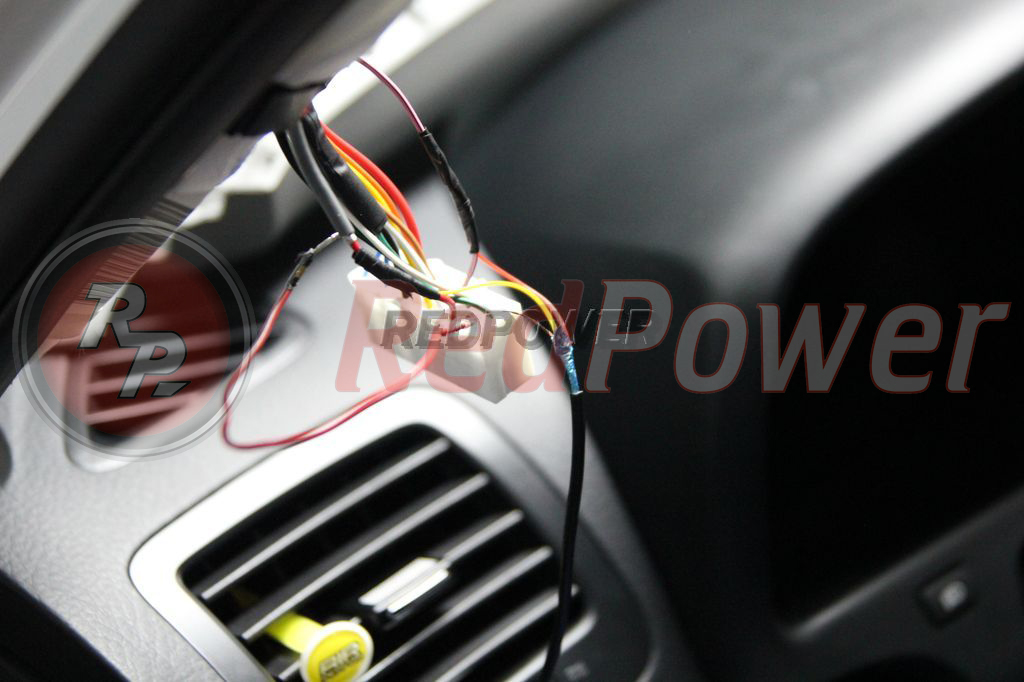

Проводка выглядит эстетично и окуратно

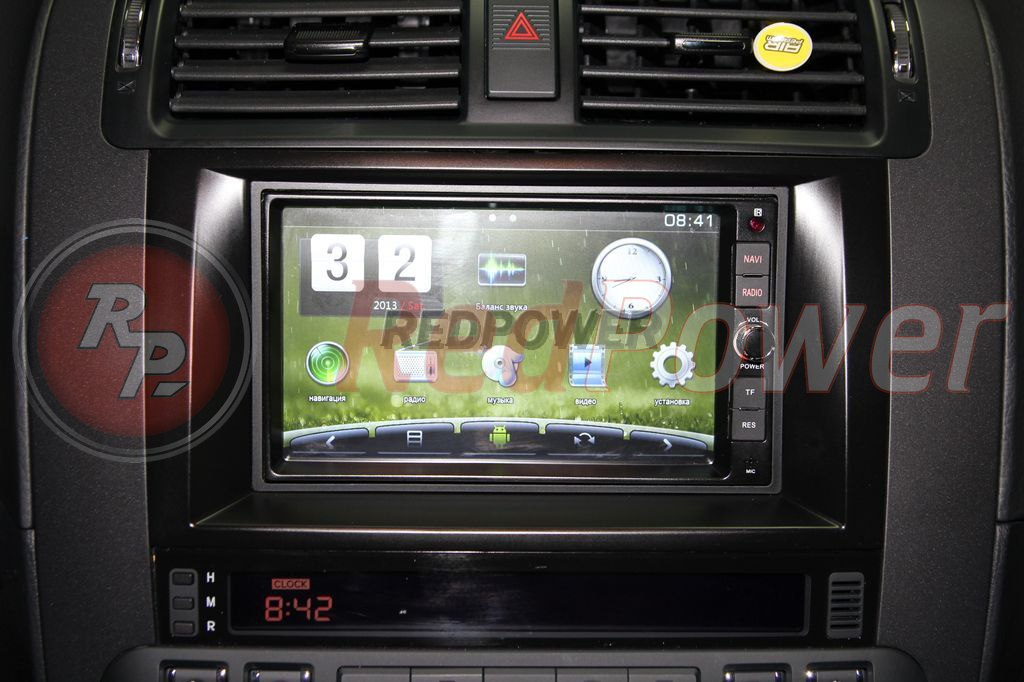

Установленная магнитола RedPower

Так как прикуриватель штатно не отключается при выключении зажигания, через правую стойку я протянул кабель видеорегистратора и подал на ЗУ +12В от автомагнитолы.

Теперь при включении зажигания автоматически включается головное устройство Redpower Carpad и видеорегистратор автоматически начинает запись.

Ничего нигде не торчит. Это решение для ленивых. Кто не таскает регистраторы в сумке каждый день снимая его и устанавливая.



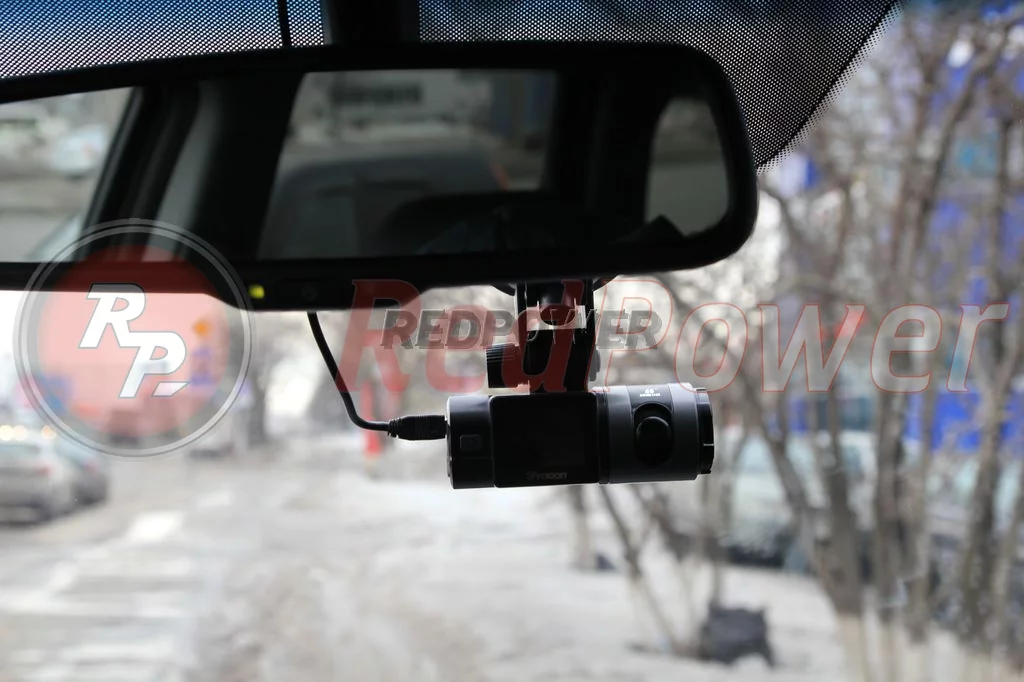

Видеорегистратор подключенный к магнитоле RedPower

Собираем все в обратном порядке. Далее фотообзор. Тут говорить особо нечего)



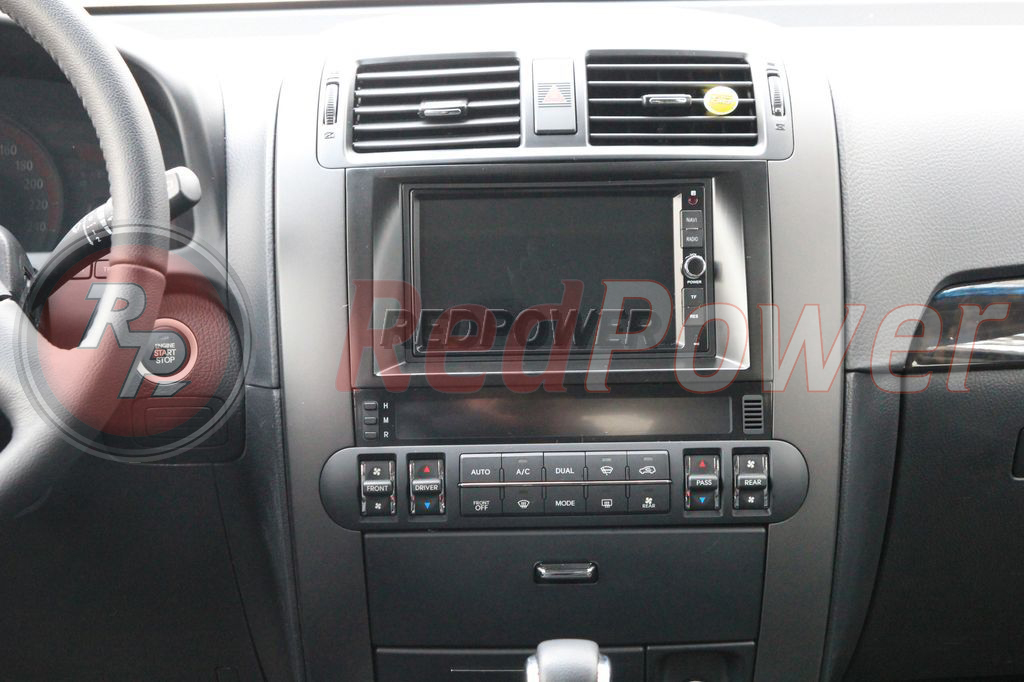

Установленная автомагнитола RedPower



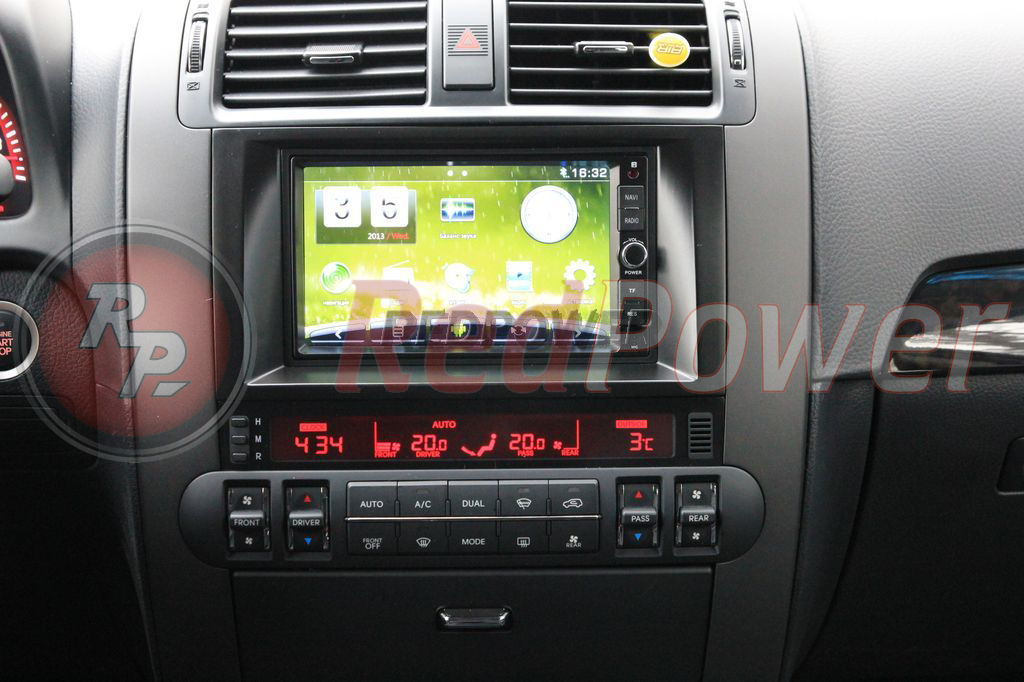

Главный экран автомагнитолы RedPower

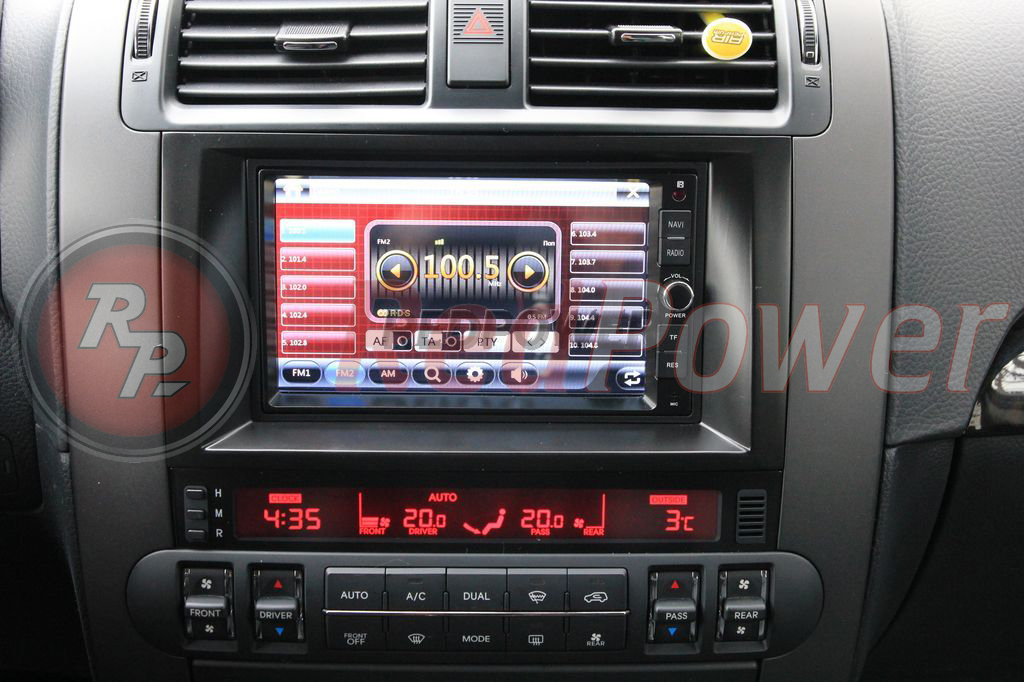

Радио магнитолы RedPower

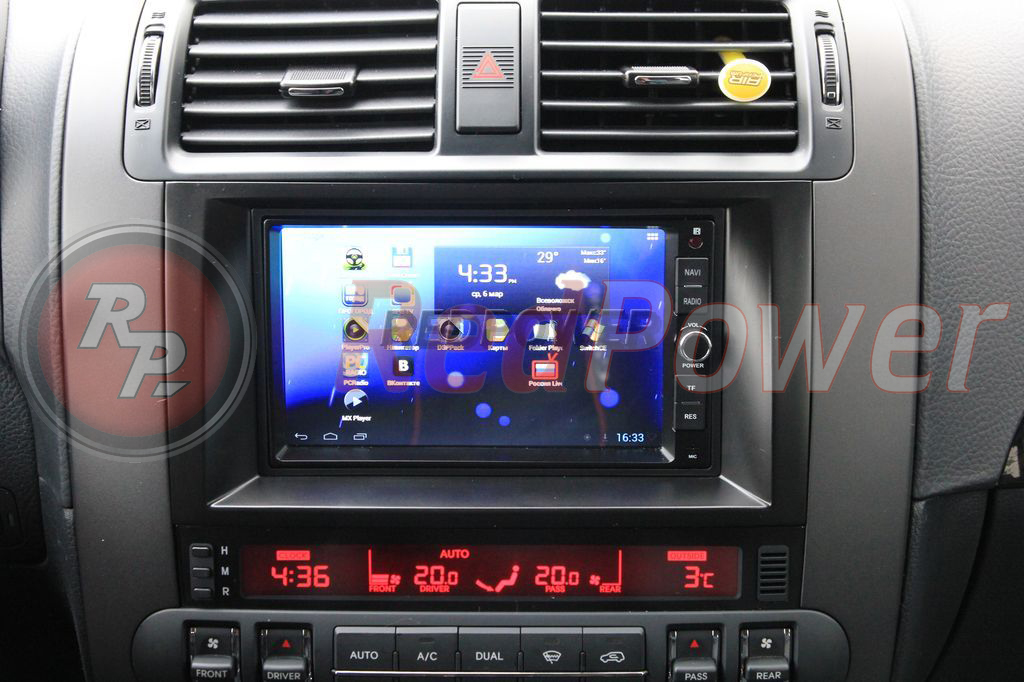

Множество виджетов на головном устройстве RedPower

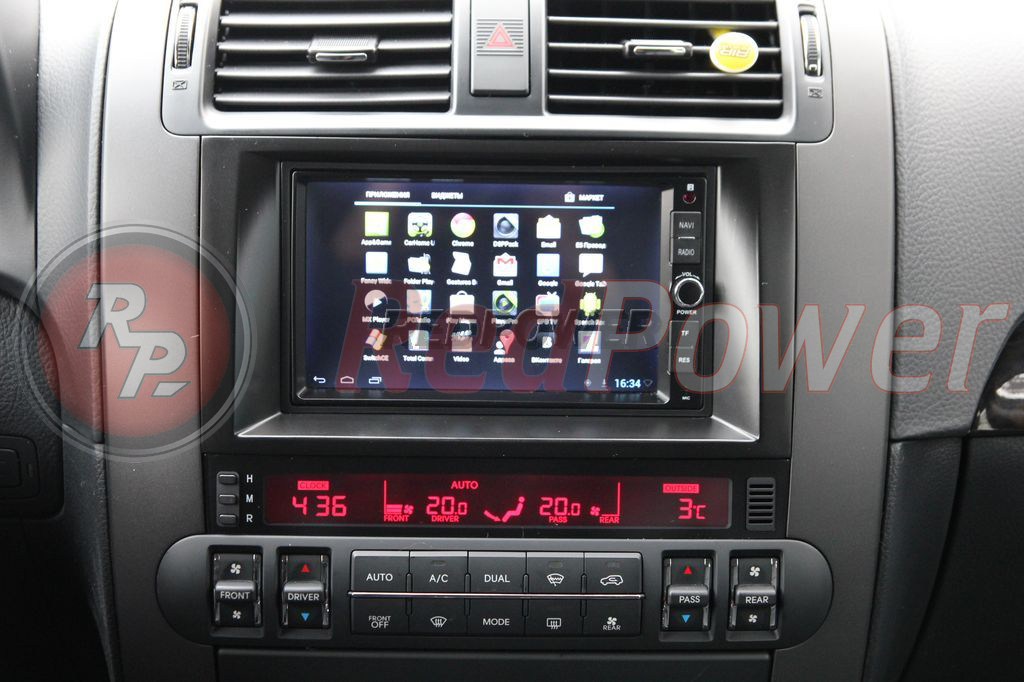

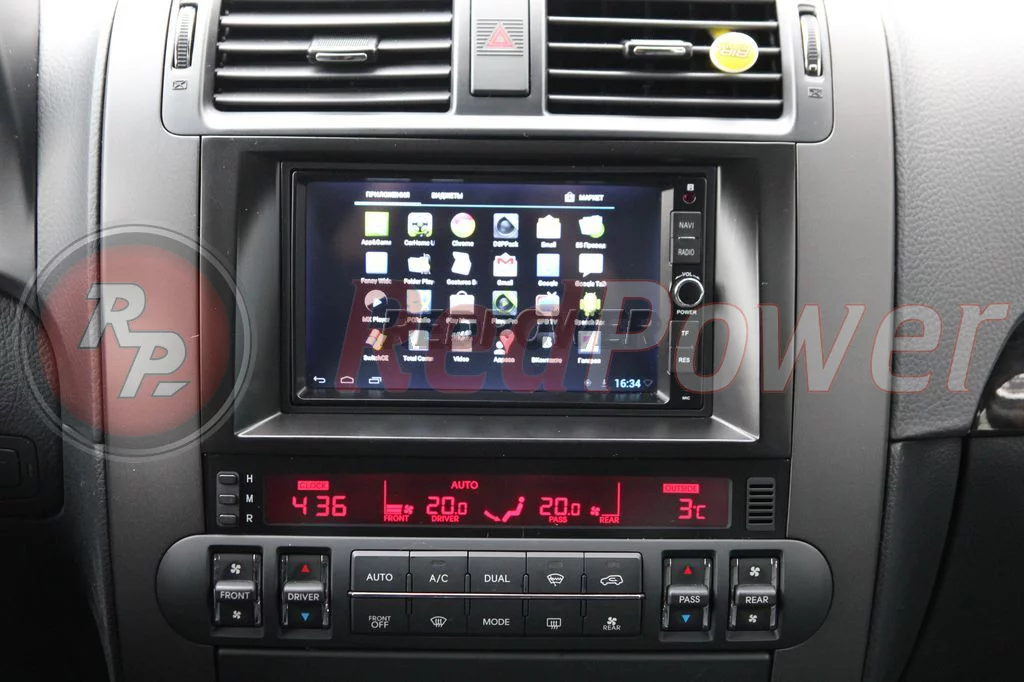

Меню приложений автомагнитолы RedPower
