Установка своими руками штатной автомагнитолы Volkswagen tiguan

Процесс установки автомагнитолы в Volkswagen Tiguan



ВНИМАНИЕ: перед отсоединением индикатора «Passenger Air Bag» и блока управления «Passenger Air Bag» (находится в бардачке) ОБЯЗАТЕЛЬНО вытащить ключ из замка зажигания!! В противном случае получите ошибку аэрбэга (снимается Vag-COM или в сервисе у дилера VW)!!!

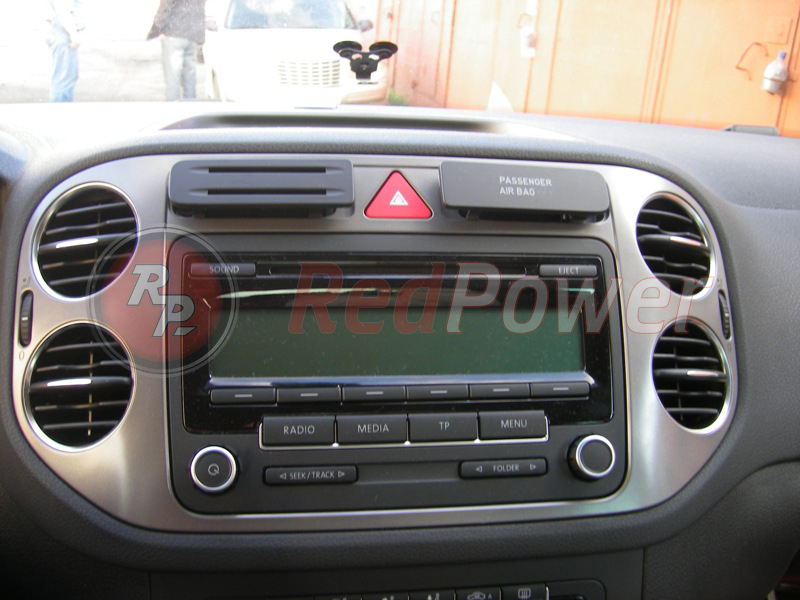

Начинаем со снятия штатной RCD-310: подцепляем индикатор «Passenger Air Bag» и «визитницу» (удобнее это делать с помощью плоской отвертки или пластиковой карты):

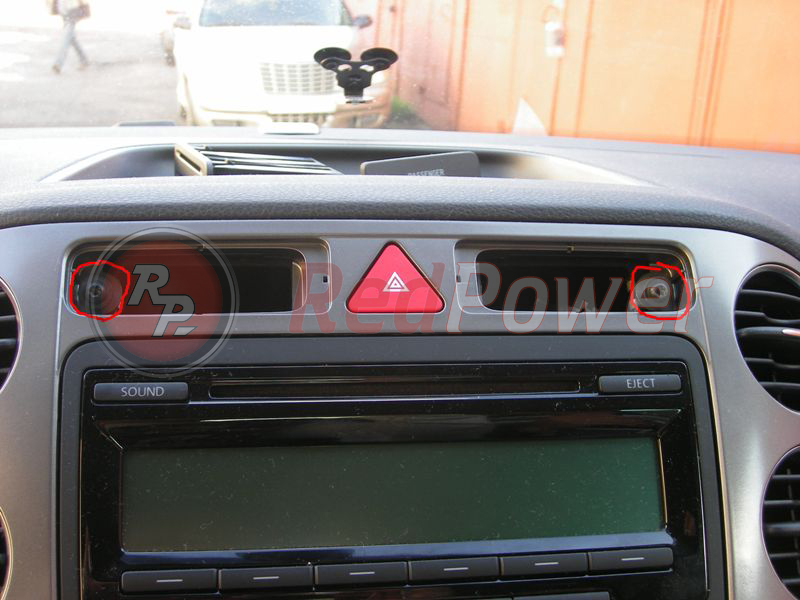

Под ними (см. п.1) – 2 винта крепления декоративной рамки:

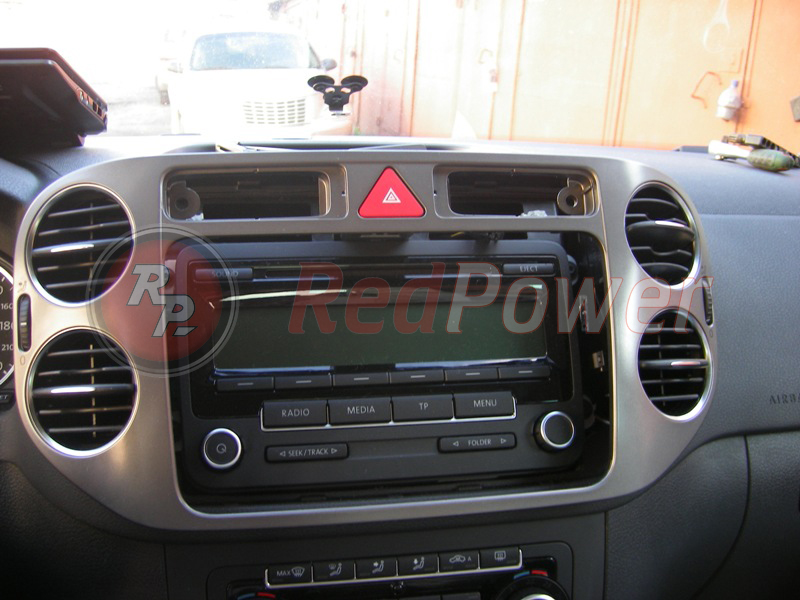

Откручиваем винты крепления (см. п. 2) и вытягиваем на себя рамку:

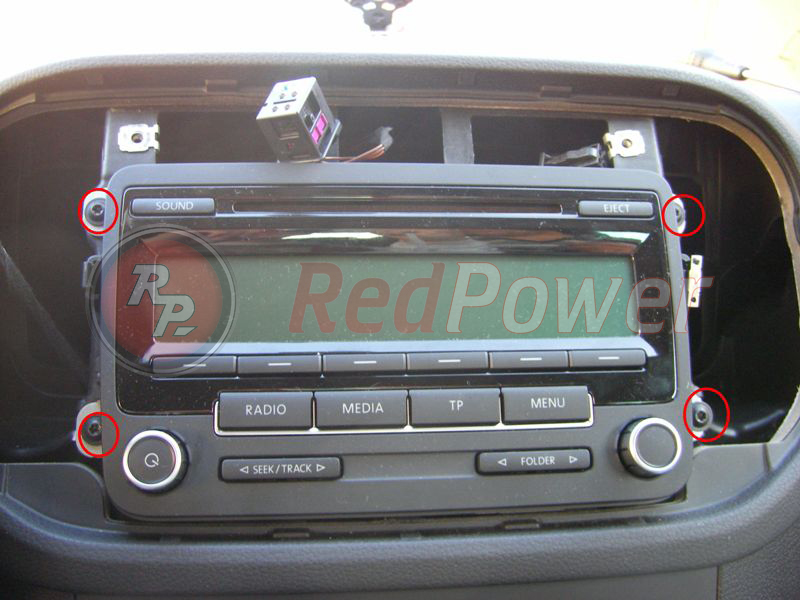

штатная автомагнитола tiguan крепиться 4-мя винтами:

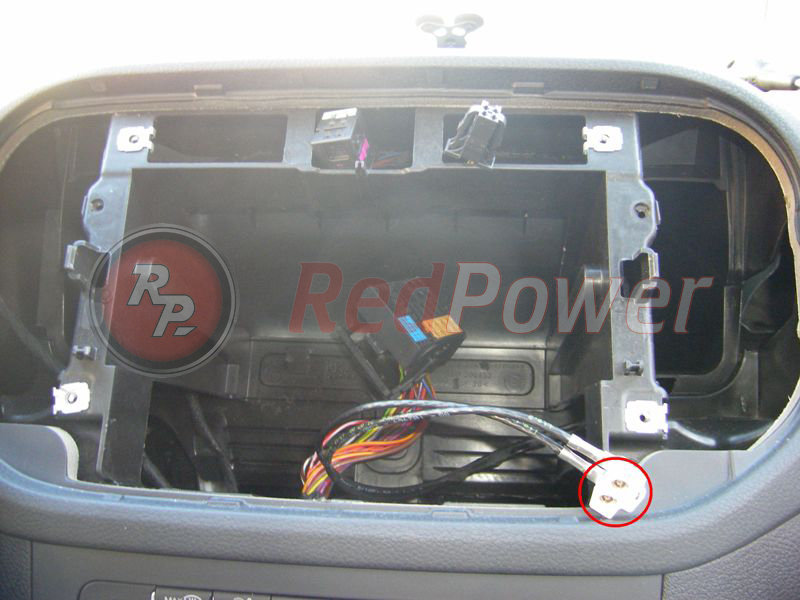

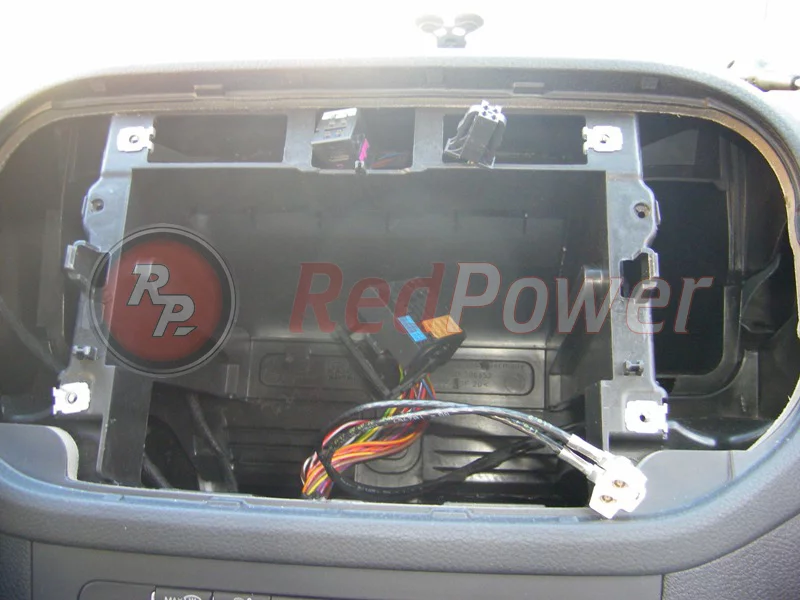

Вид центральной консоли со снятой магнитолой:

Снимаем бардачок (для удобства монтажа кабелей, GPS-антенны и вывода в бардачок USB-портов); для этого:

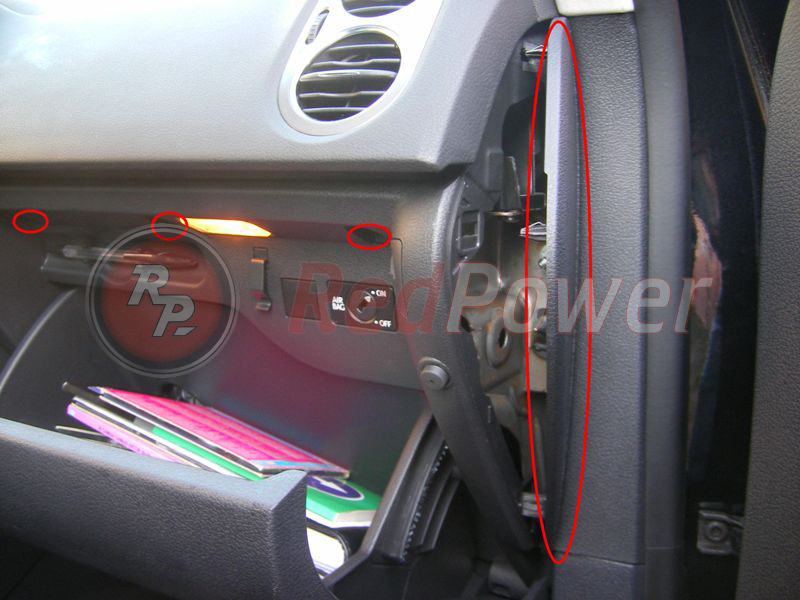

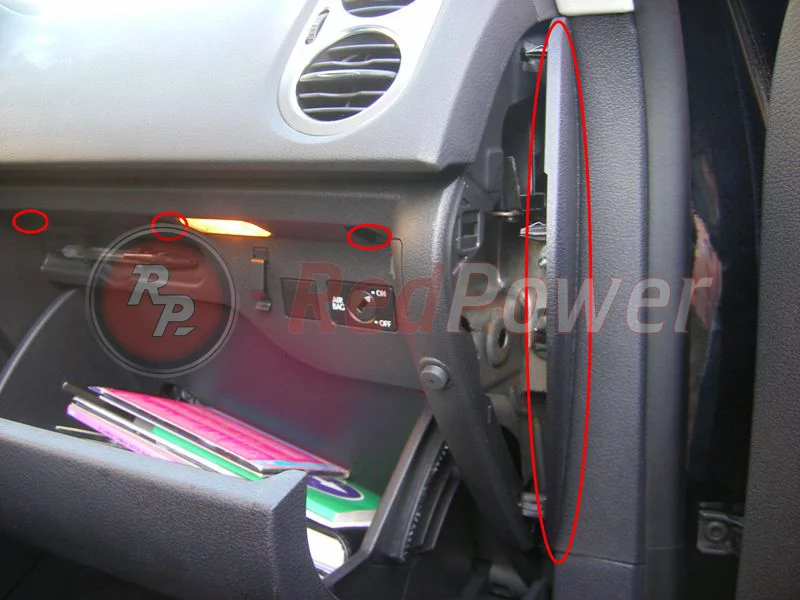

а) откручиваем: 3 винта сверху внутри бардачка (см. фото), 2 винта снизу под бардачком (на фото не показаны) и подцепляем боковую заглушку торпедо (см. фото);

б) отстыковываем вручную: фонарь внутреннего освещения бардачка, датчик управления пассажирским аэйрбэгом, фонарь освещения пространства для ног правого пассажира, шланг охлаждения бардачка и датчик закрытого положения бардачка:

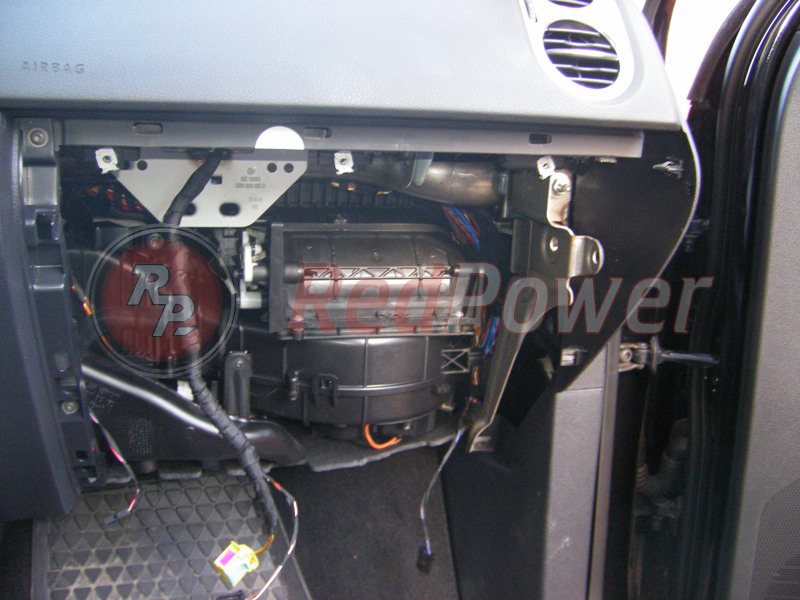

Вид автомобиля со снятым бардачком:

Вид автомобиля со снятым бардачком:

Начинаем подстыковку разъемов к магнитоле RedPower: все, как говориться pin-to-pin, однако, разъем FM/AM-антенны VW неплотно стыкуется с комплектом разъемов магнитолы – слегка подшлифовываем напильником:

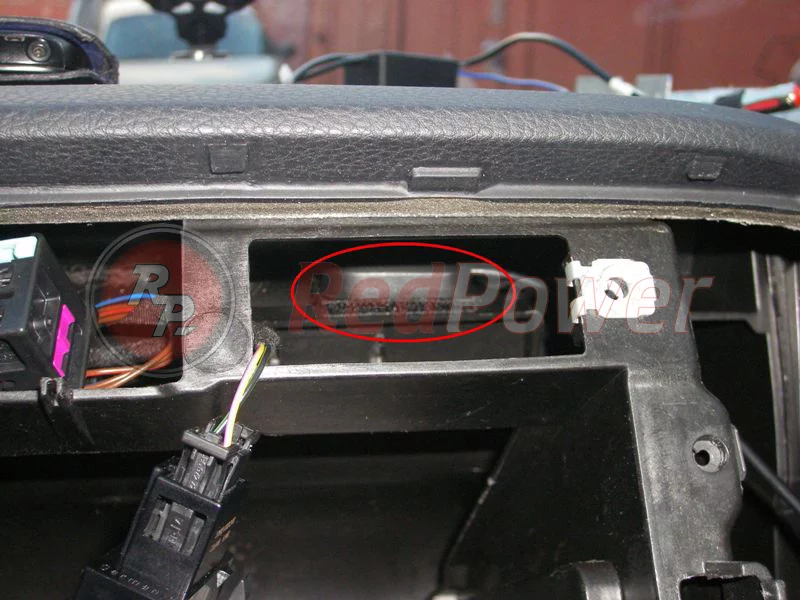

GPS-антенну установили под торпедо в центре (за индикатором «Passenger Air Bag»):

Все провода, разъемы, адаптеры опустили в нишу за блоком климата, т.к. за самой магнитолой места нет (на фото показано стрелками):

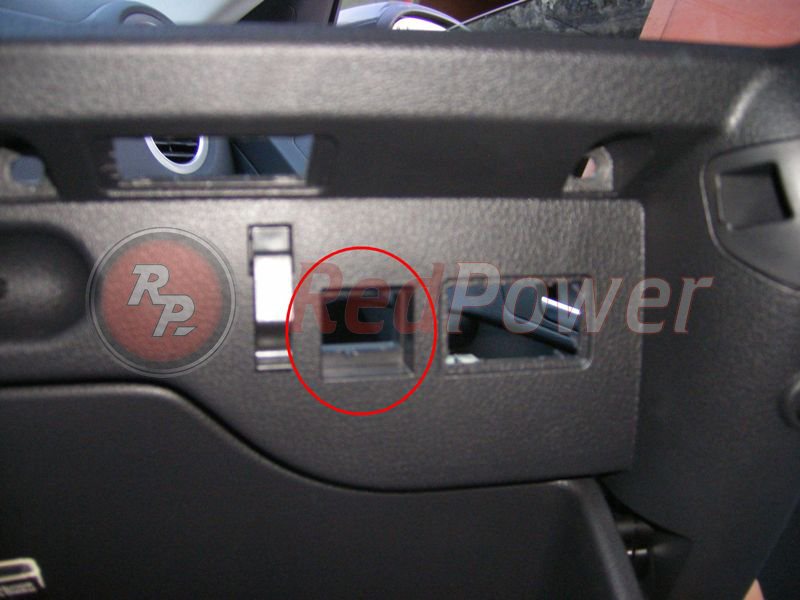

В бардачке Tiguan демонтируем штатную заглушку – для прокладки кабелей и монтажа usb-портов:

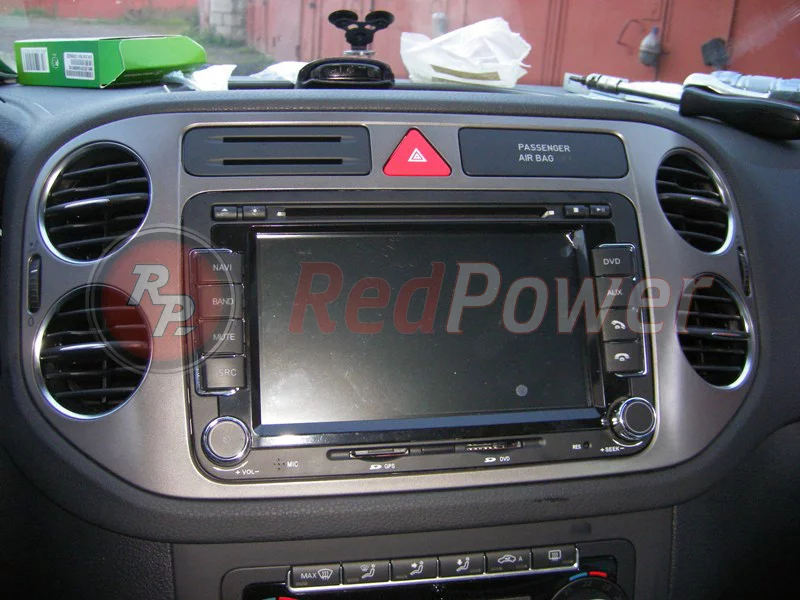

После подключения всех разъемов и кабелей устанавливаем все на места:

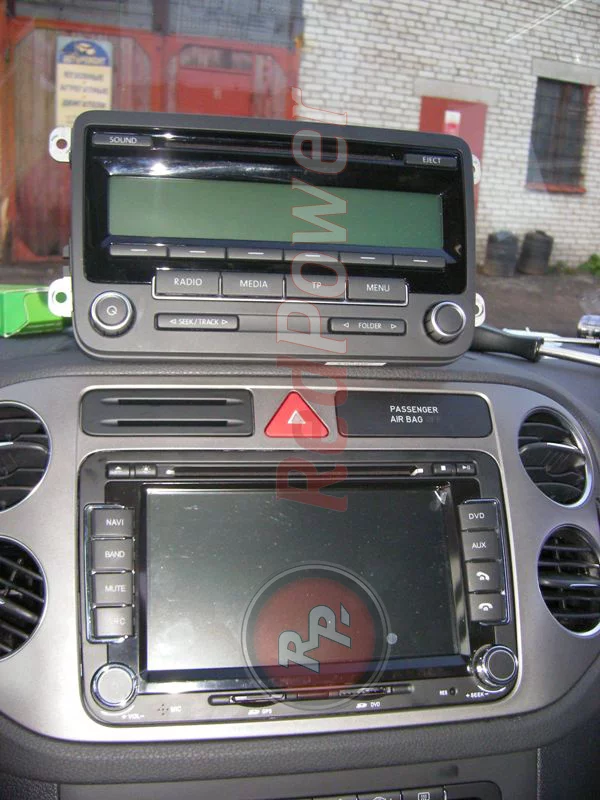

Почувствуйте разницу:
