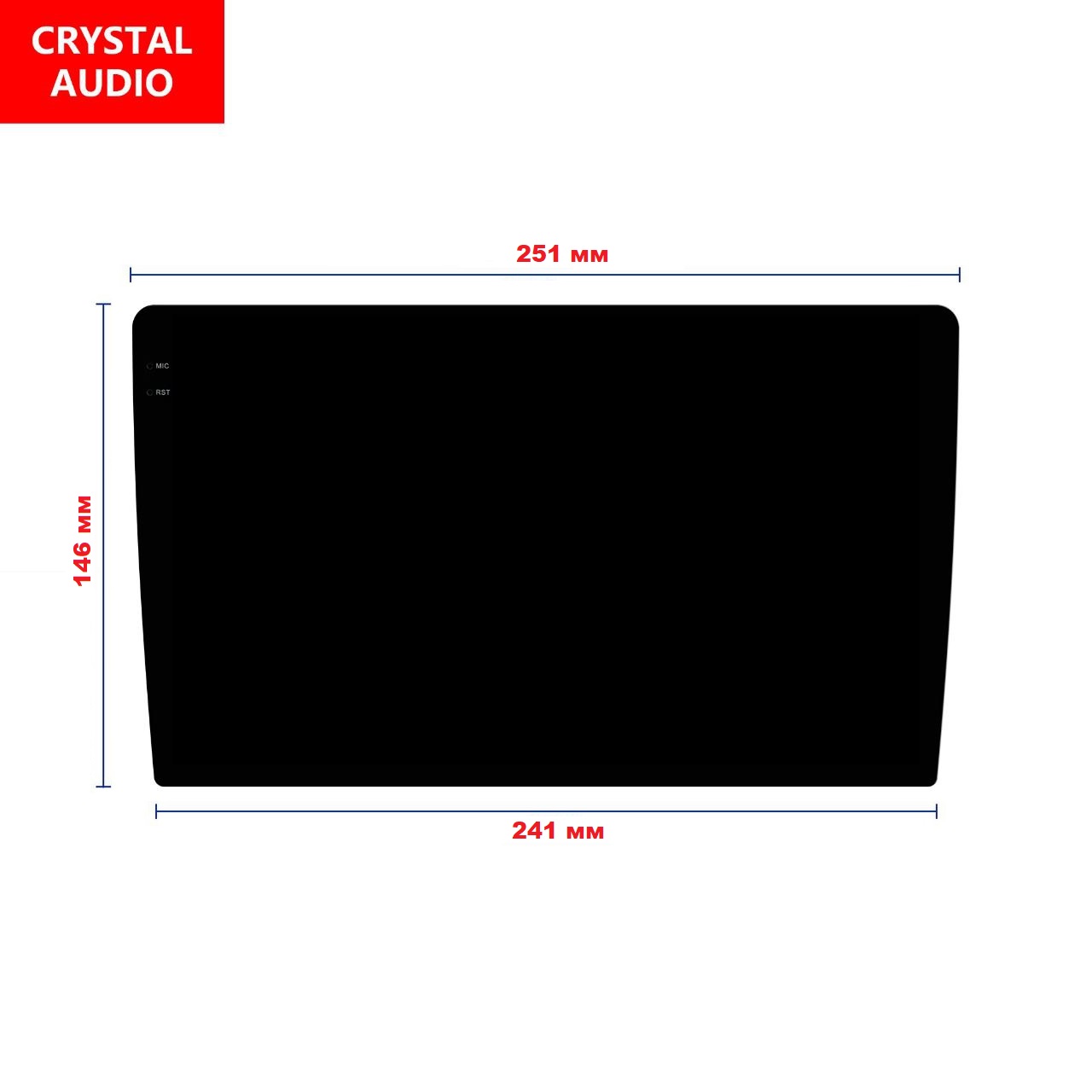

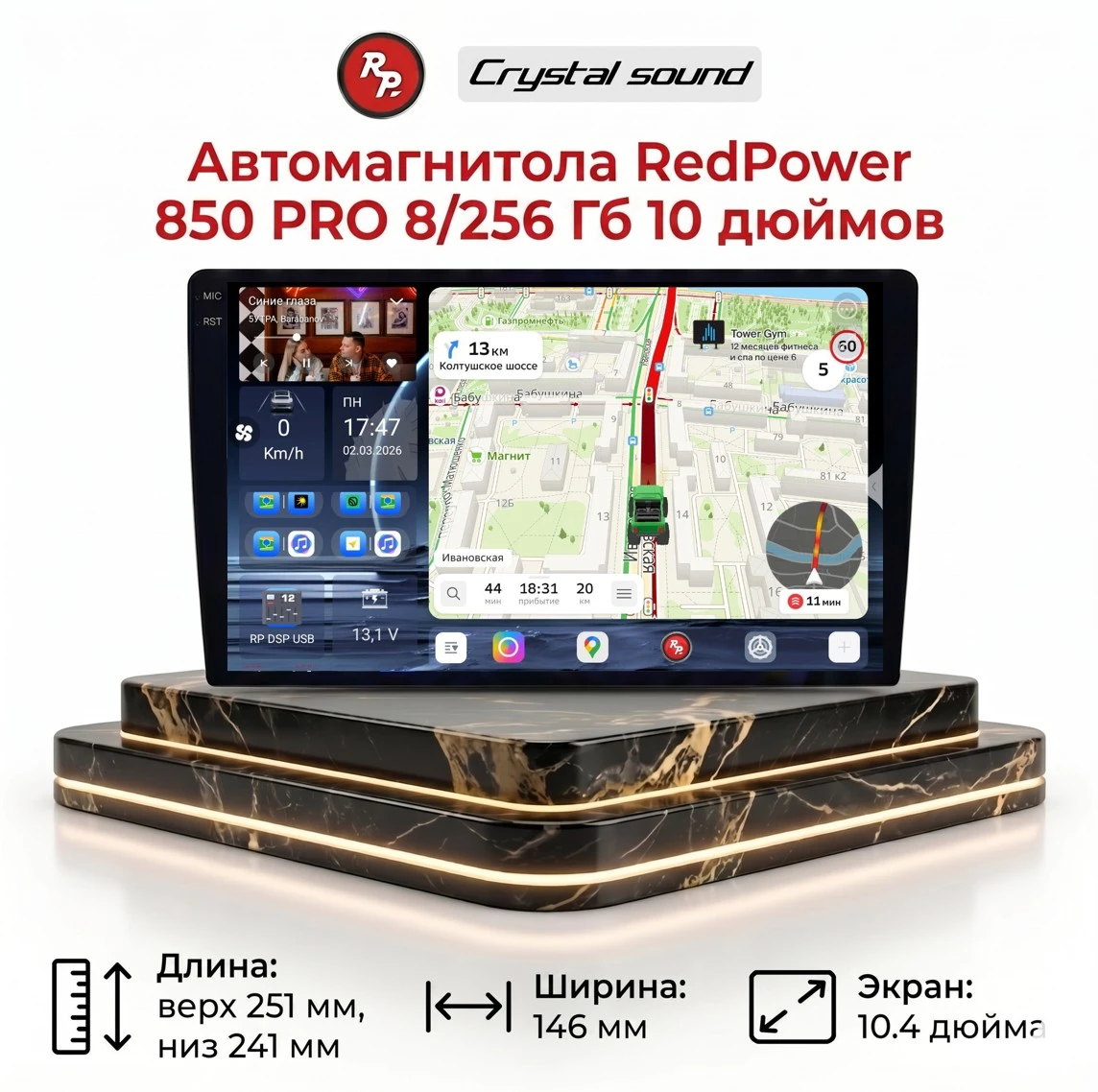

- Универсальная магнитола для установочного комплекта под рамку 10 дюймов
Внимание! Рамка и проводка в комплект не входит (рамки и разъёмы от teyes и др. ПОДХОДЯТ)
Crystal RedPower: Лидер среди автомагнитол
![](/sites/default/files/images/b5_.png)
- Детальная спецификация
- Детально про аудио
- Схемы построения аудио
- Частые вопросы
- Комплект поставки
- Инструкция и распиновка проводов
Представляем Crystal RedPower — самое мощное, современное и технологичное головное устройство на рынке!
Почему Crystal RedPower?
![](/sites/default/files/images/table_r1.png)
- Новейший GPS-модуль
- Оптика на 30% лучше, чем в R750 и несравнима с другими
- Crystal RedPower: когда цена, качество и технологии на одной волне!
Цена: Все эти технологии и возможности начинаются всего от 35 000 рублей!
Краткая спецификация серии RedPower CRYSTAL ANDROID 14
![](/sites/default/files/images/s0_vert_1500_2000.png)
![](/sites/default/files/images/s1_dsp_1500_2000.png)
- Чем отличаются 850, 850PRO и PROmax кроме памяти? Ничем, 16/512PROmax +APTHXD кодек
- Какие экраны есть у CRYSTAL? 9 и 10 дюймов размер. 11,5 и 12,95 размер XL. 12.3 -широкоформатные XL. Также в дальнейшем будут возвращена модель с крутилками и 2 din стандарт
- Подойдет ли CRYSTAL вместо 750 серии? Да! адаптер 20-16pin
- Можно ли заменить TEYES на REDPOWER? Да! адаптер питания 16pin
- CRYSTAL vs REDPOWER 750? В 750 есть ОБД Bluetooth, Поддержка поканального EQ. 750 PRO в разы мощнее по звуку
- Сколько гарантия? 12 месяцев.
- Какой процессор посоветуете для Crystal? Любой DSP и акустику Redpower. Все рассчитано и адаптировано для создания уникальной экосистемы.
- Какие динамики посоветуете? Наши динамики поделены на три категории Standart, PRO и EXPERT. В зависимости от состава вашей системы.

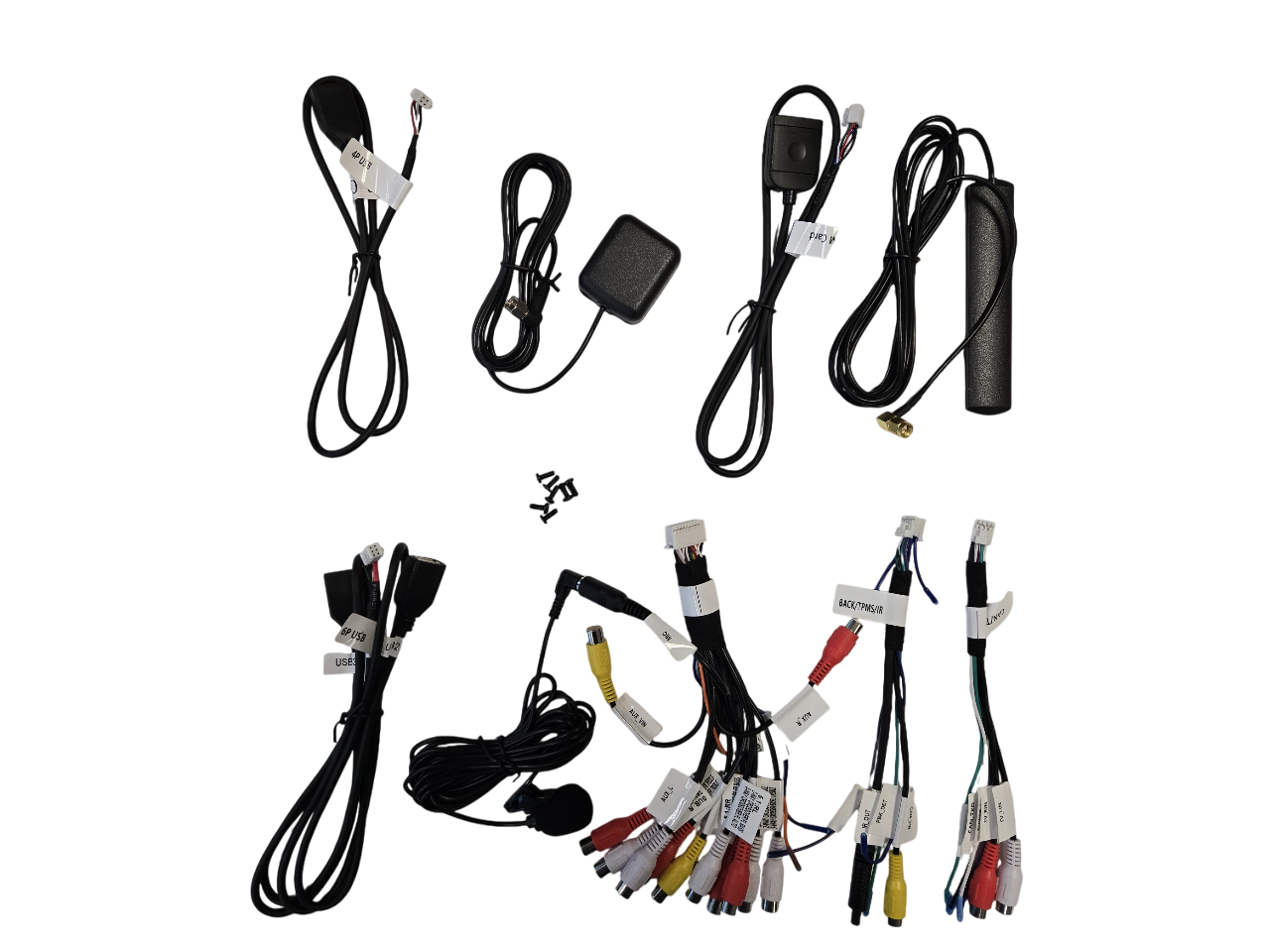

- Головное устройство
- GPS антенна и LTE+ антенна (Подключайте ее в разъем LTE+)
- RCA проводка для AUDIO/VIDEO
- USB провода
- DSP провод для RP IMPERATOR
- Схема распиновки устройства
- Микрофон HandsFree
- Гарантийный талон
![](/sites/default/files/images/photo_2025-02-02_19-00-12.jpg)
Детальная спецификация серии RedPower CRYSTAL ANDROID 14 БЛОК
Процессоры:
Восьмиядерный процессор (4 ядра A72 + 4 ядра A53), с тактовой частотой 2,3 ГГц и 2,2 ГГц.
- Quad-Cortex-A72 @ 2.3 GHz: Высокопроизводительный процессор на базе архитектуры ARM Cortex-A72, обеспечивающий значительную вычислительную мощность для обработки тяжелых задач, таких как видеодекодирование, игры или сложные вычисления.
- Quad-Cortex-A53 @ 2.2 GHz: Энергоэффективный процессор ARM Cortex-A53, предназначенный для обработки менее ресурсоемких задач, что способствует общей эффективности системы.
- Mali-G52-MC3: Графический процессор среднего уровня от ARM, предназначенный для обработки графики, включая игры и 3D-приложения, с балансом между потреблением энергии и производительностью.
- 6 TOPS: Это показатель производительности NPU, которая может выполнять 6 триллионов операций в секунду. Это полезно для задач искусственного интеллекта и машинного обучения, таких как обработка изображений, распознавание голоса и другие вычислительно сложные задачи.
- Результат ANTUTU на памяти 4+64GB = 330000
- Результат ANTUTU на памяти 8+256GB = 400000
- Результат ANTUTU на памяти 12+512GB = 470000
Хранение данных и оперативная память:
- eMMC и UFS (64GB/256GB/512GB): Предоставляют гибкие и высокоемкие варианты хранения данных, обеспечивая быстрый доступ и достаточное пространство для приложений, медиафайлов и системных данных.
- Оперативная память (4GB LPDDR4 или /8GB/16GB LPDDR5): Различные конфигурации ОЗУ обеспечивают достаточное количество памяти для многозадачности, плавной работы приложений и эффективной работы устройства

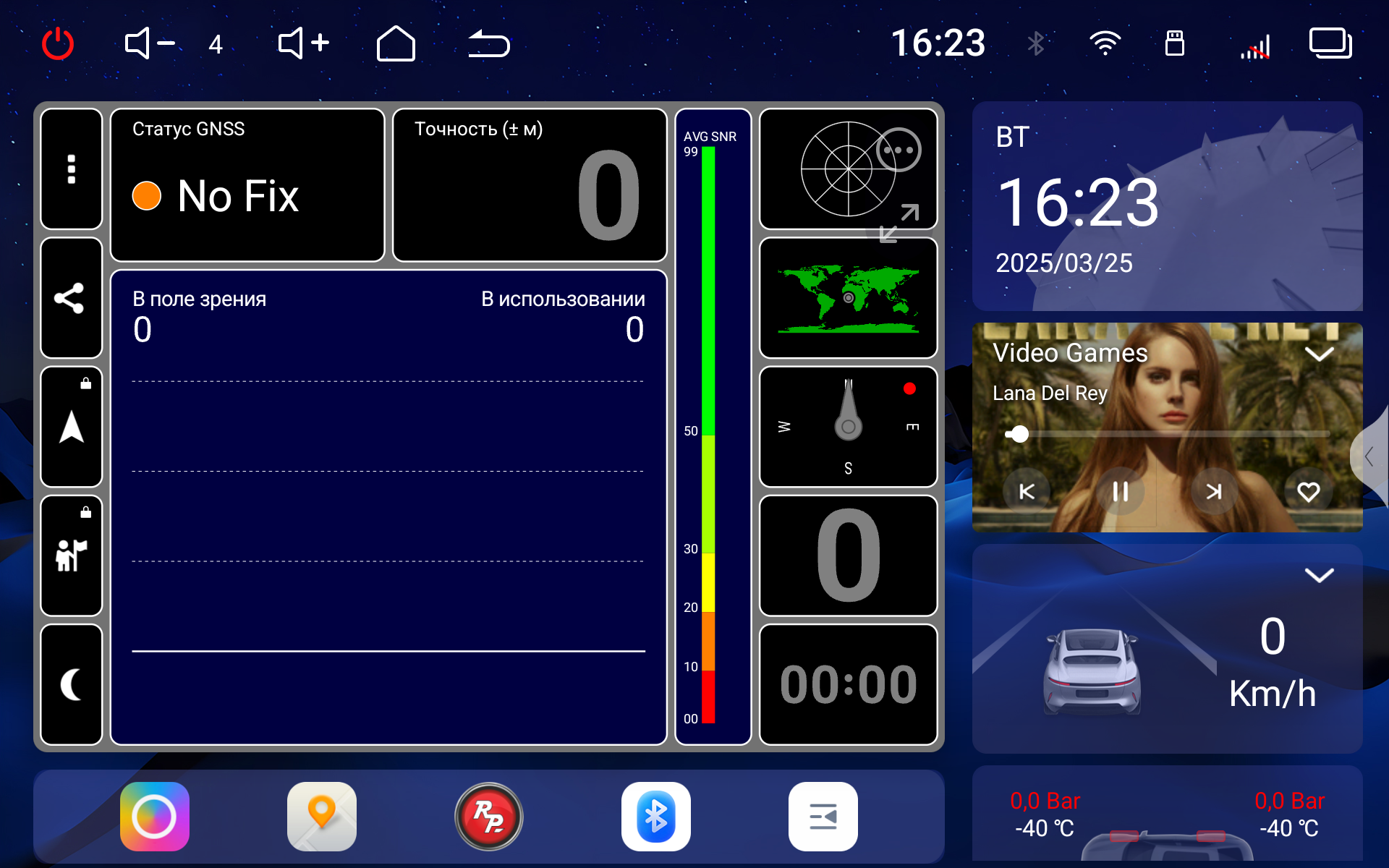

GNSS (Глобальная навигационная спутниковая система):
- BDS, GPS, GLONASS: Поддержка глобальных навигационных спутниковых систем для точного определения местоположения, включая китайскую систему BeiDou (BDS), американскую GPS и российскую GLONASS. Новый модуль находит спутники быстрее и точнее.
Wi-Fi 6-го поколения:
- Позволяет быстрее и безопаснее передавать данные, поддерживает как 2,4 ГГц, так и 5 ГГц диапазоны, решает проблемы с медленным интернетом и задержками при подключении мобильных устройств.
![](/sites/default/files/images/xl_bann.png)

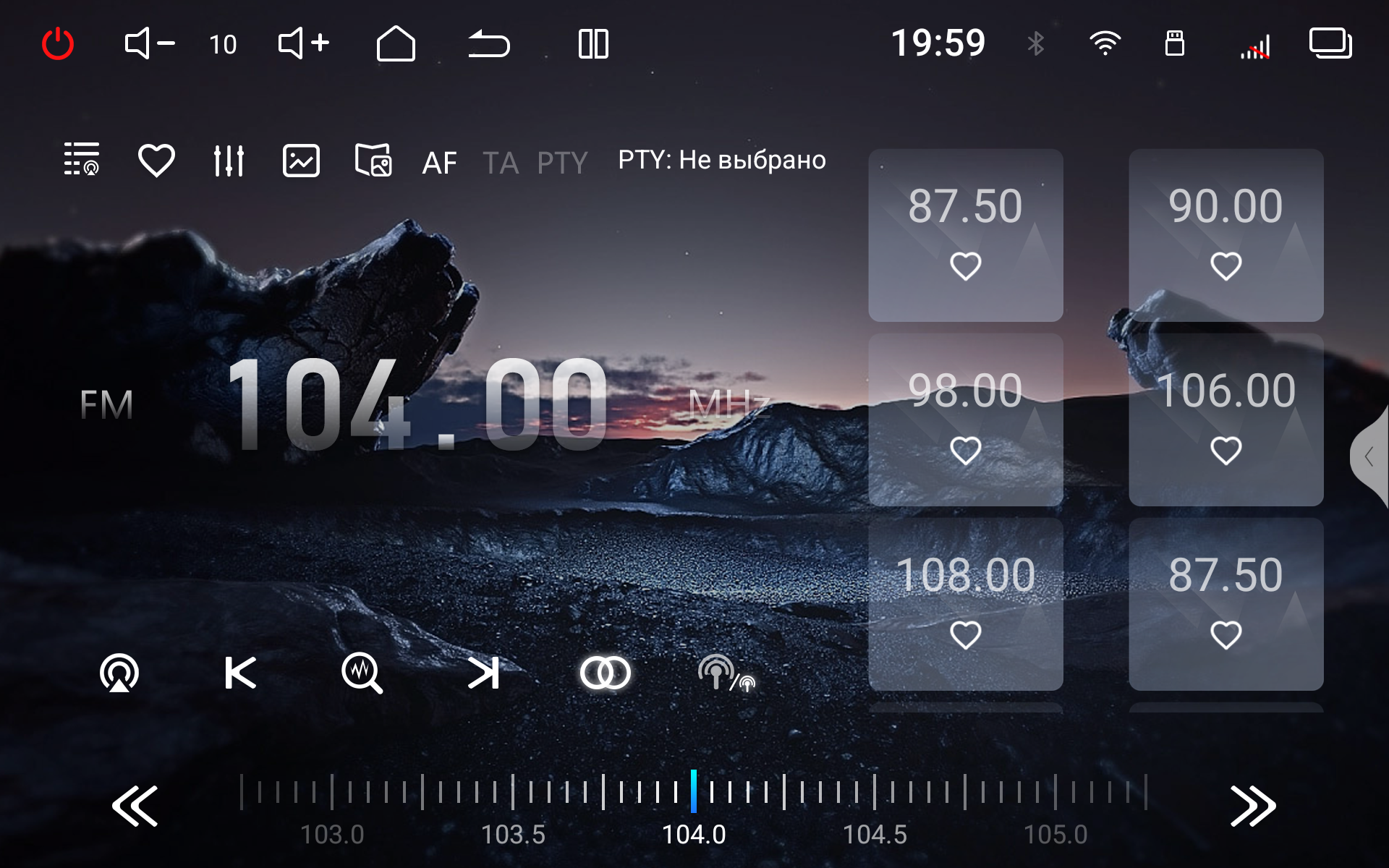

- Чип NXP 6686 для радио: Стандартный радиочип для приема радиосигнала.
Встроенная система 360 кругового обзор:
- Поддержка цифровых камер 720/1080P для панорамного обзора и видеозаписи камер.
- Камеры 360 и полотно для калибровки приобретаются отдельно.
- Подключение камер переднего и заднего вида аналоговых и цифровых (AHD).
Встроенный 4G модем:
- LTE FDD: Поддержка частотных диапазонов B1/3/5/7/8/20/28.
- LTE TDD: Поддержка частотных диапазонов B38/40/41.
- WCDMA: Поддержка частотных диапазонов B1/5/8.
Bluetooth:
- Встроенный Bluetooth 5.4: Поддержка Bluetooth версии 5.4, которая обеспечивает улучшенную дальность, скорость и стабильность по сравнению с предыдущими версиями.
- Аппаратное подавление шума: Снижает фоновый шум для улучшения качества звука при Bluetooth-связи.
- Цифровой выход аудиоканала: Отличная передача музыки и разговоров по каналам USB/COAX/OPT/HDMI.
- Опционально Qualcomm 3031 Bluetooth 5.2: Дополнительная поддержка Bluetooth версии 5.2 с поддержкой aptX, SBC и AAC для передачи звука.
- Второй модуль для OBD диагностики убран.
Порты USB:
- Четыре порта USB: Один OTG (On-The-Go) для подключения устройств, таких как смартфоны, и три порта HOST для использования в качестве хранилища для DVR или воспроизведения мультимедиа.
- Поддержка воспроизведения видео в разрешении 8K: Устройство поддерживает воспроизведение видео в формате 8K.
HDMI выход для видео и аудио, поддержка отображения на одном или нескольких экранах, без необходимости в дополнительных адаптерах, поддержка вывода видео в 4K. Раздельные режимы.
Системы детекции:
- ILL детектор (освещенности).
- Датчик стояночного тормоза.
- Датчик заднего хода.
- Датчики поворота (левая/правая стороны).
- Контроль питания и усилителей.
- Управление питанием: Контроль питания радио и внешнего усилителя.
- ADAS (Система помощи водителю).
- MOD (Обнаружение движущихся объектов).
- BSD (Система мониторинга слепых зон).
- DOW (Предупреждение об открытии дверей).
- FTCA (Предупреждение о движении транспорта впереди).
- Физические кнопки и регуляторы.
- Поддержка двух каналов физически обучаемых кнопок (AD).
- Поддержка двух каналов регуляторов (кнопок).
- Система мониторинга давления в шинах и радаров

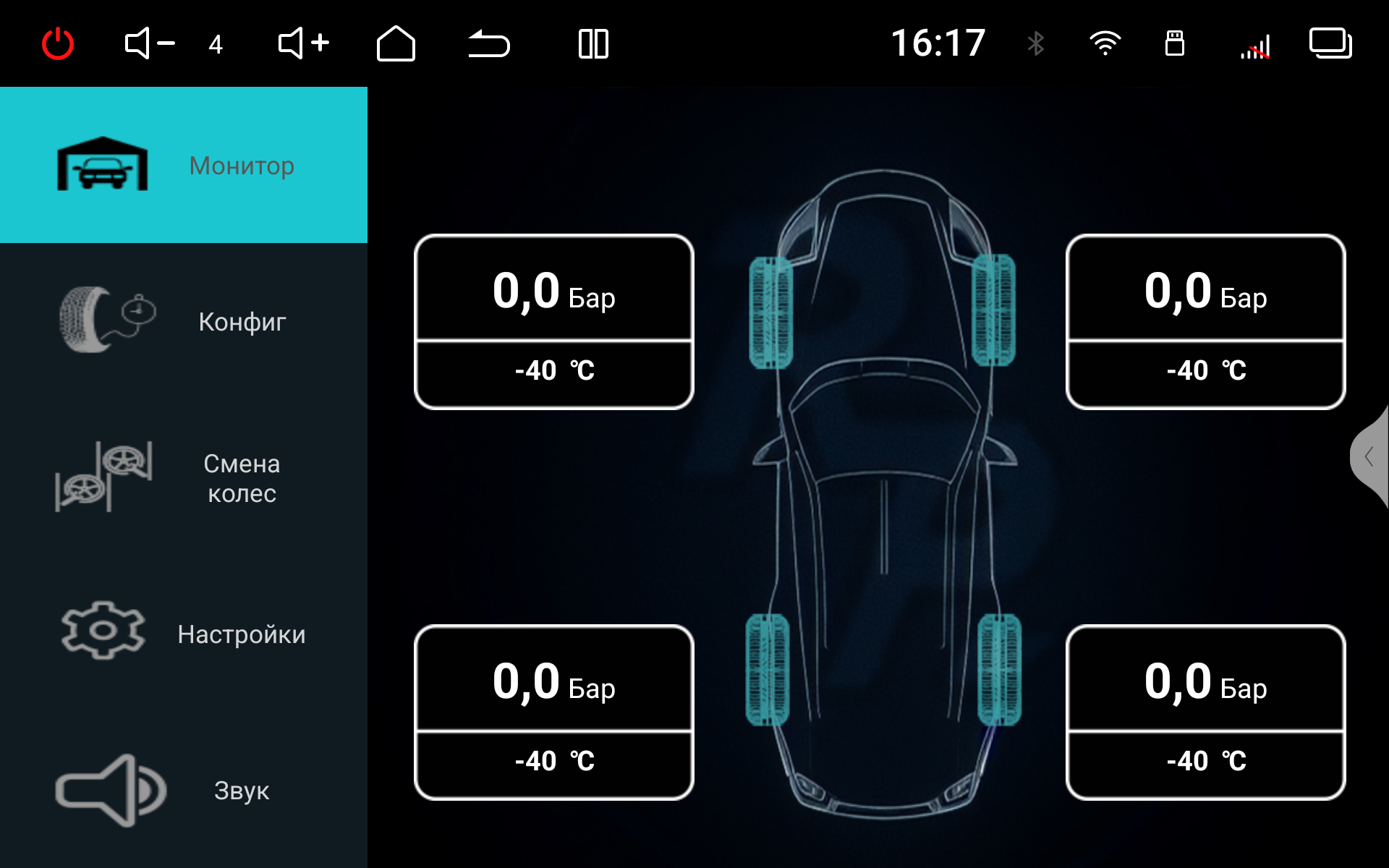

- Поддержка мониторинга давления в шинах.
- Поддержка радаров для предупреждения об опасностях.
Рабочее напряжение: 7-18 Вольт.
Номинальное рабочее напряжение: 14.3 Вольт.
Диапазон рабочих температур: -20°C ~ +70°C
Диапазон температур для хранения: -40°C ~ +85°C
Время запуска при подключении ACC: 2 сек.

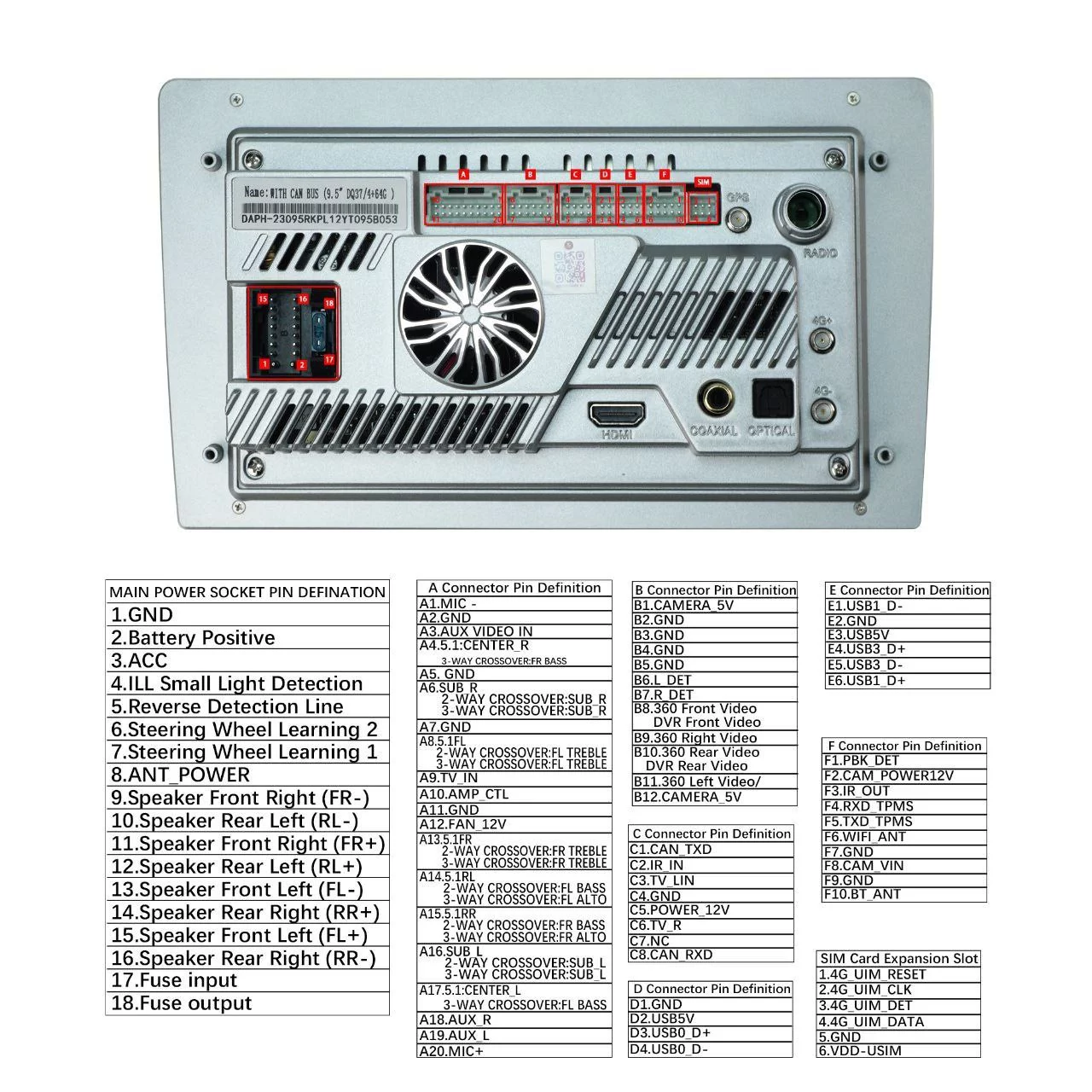

Распиновка портов подключения: СКАЧАТЬ.
![](/sites/default/files/images/b6.jpg)
- Встроенный усилитель 4 канала TDA 7850 мощностью до 45 Вт для подключения в штатной проводке.
- Операционные усилители NE5532 для расширения динамического диапазона и улучшения качества звука.
- Линейные выходы RCA на 8 каналов с регулируемой силой сигнала до 5 В.
БАЗОВАЯ ОБРАБОТКА ЗВУКА:
- Встроенный DSP процессор AKM Asahi Kasei 7604 для точной и качественной обработки звука.
- Поканальные кроссоверы (фильтры среза) на 8 каналов с фильтром BS для оптимальной работы системы.

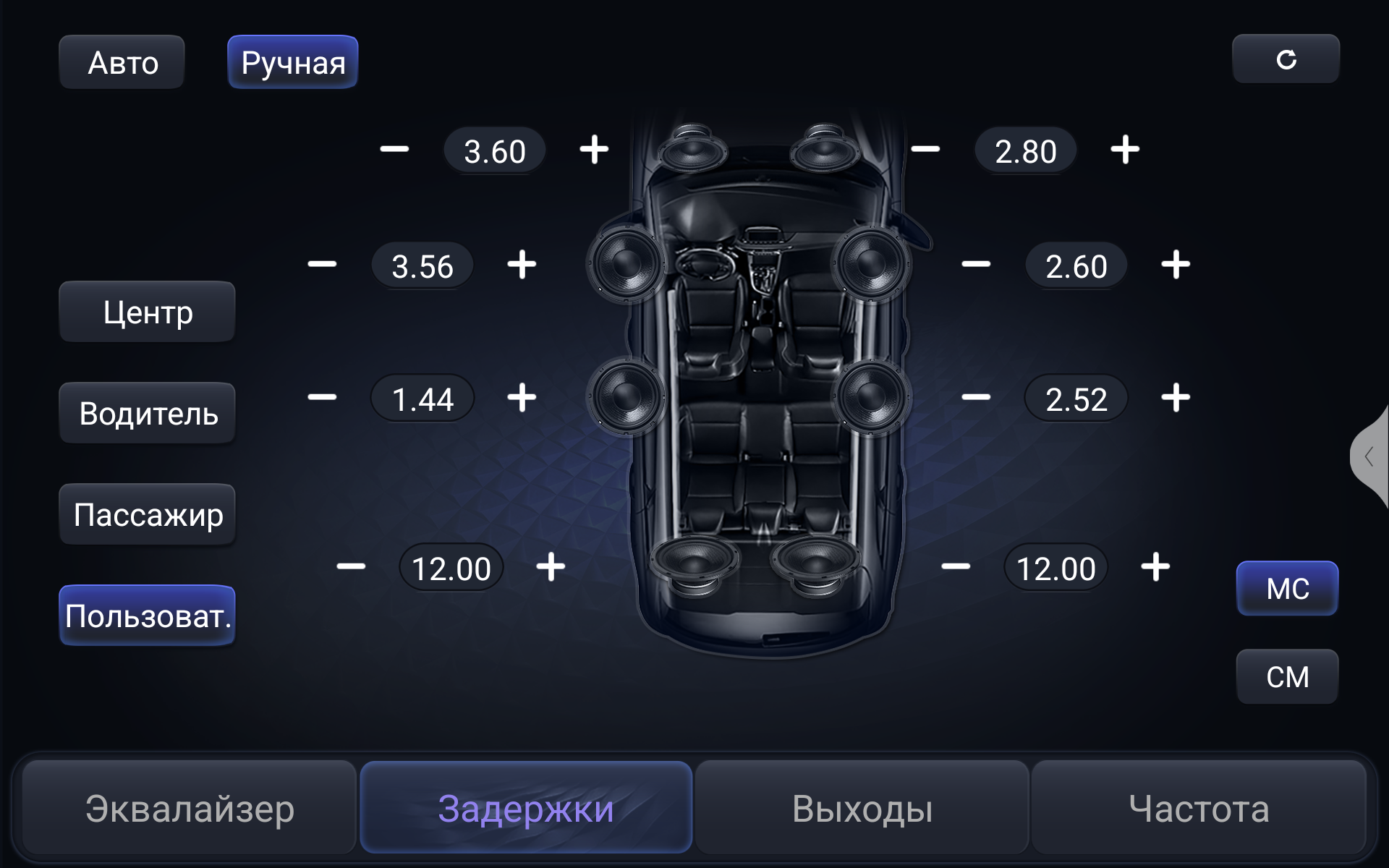

- Задержки на 8 каналов с поканальной регулировкой для точной настройки звучания.
- Регулировка громкости поканально, Линковка каналов, смена фазы и MUTE
- 8 RCA выходов для подключения 2- и 3-полосных систем бюджетного и среднего уровня.

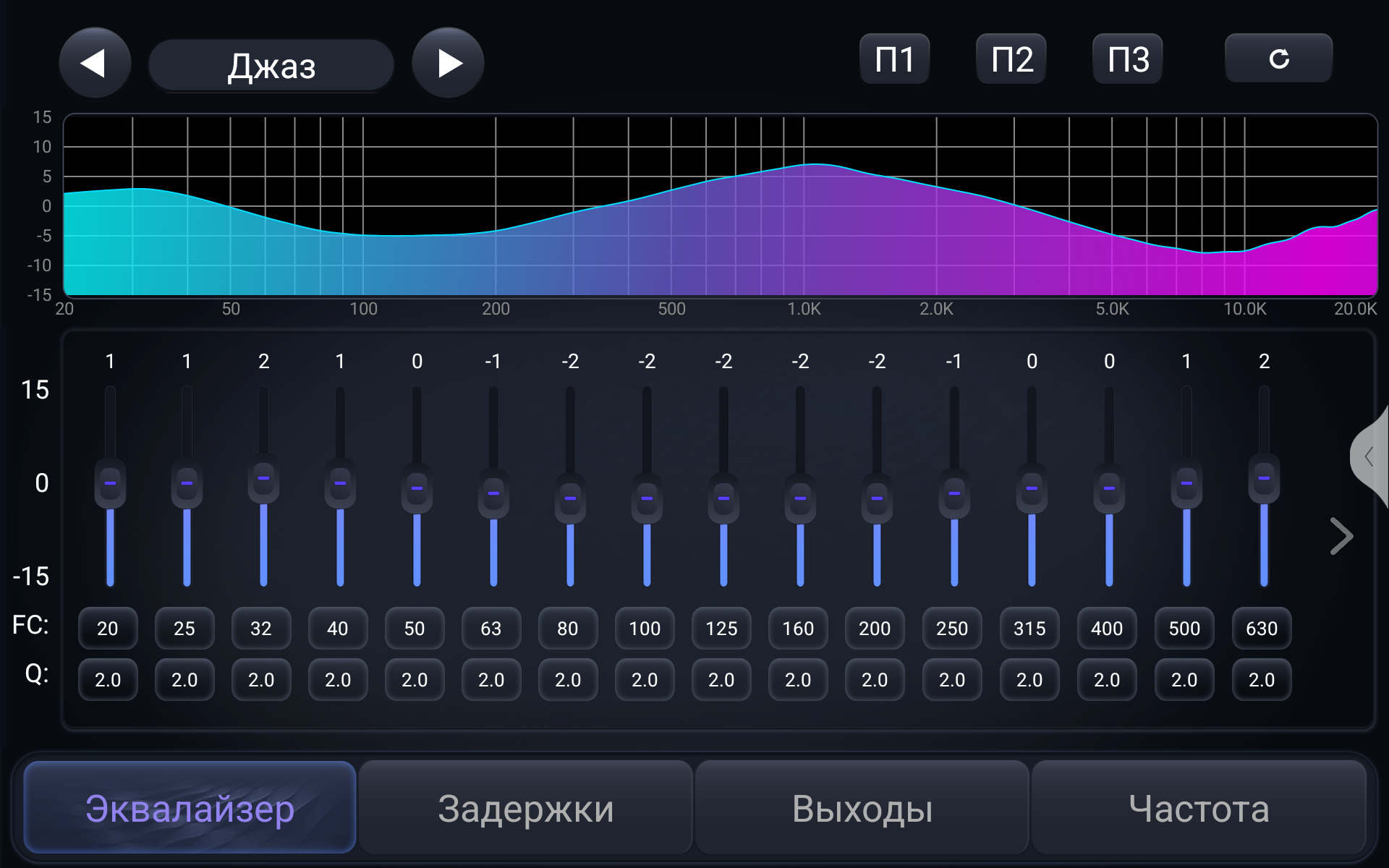

- Однополосный эквалайзер с регулировкой частоты и добротности для точной настройки звуковых характеристик.
- 3 пользовательских пресета, позволяющих сохранить настройки под индивидуальные предпочтения.
- Регулируемая оптика и коаксиальные выходы с частотой 48 kHz и разрешением 24 бит для кристально чистого звучания и обработки через Android с интегрированным DSP.
ПРОДВИНУТАЯ ОБРАБОТКА ЗВУКА:
- Оптический и коаксиальный выходы без обработки DSP и политики Android для чистого и не искаженного звучания.
- HDMI звук без обработки DSP и политик Android для максимального сохранения качества сигнала.
- USB Audio — поддержка звука всех приложений без вмешательства в обработку. При подключении USB DAC другие выходы отключаются.
- UART порт для установки процессоров Redpower без необходимости использования руксов, пультов и других дополнительных устройств.
- Поддержка форматов DTS, DSD, AC3, AAC, WAV, FLAC и других популярных аудиофильских форматов.
- Bluetooth/радио/GPS и все приложения играют через выходы USB/OPT/COAX/HDMI в исходном коде.
![](/sites/default/files/images/order_.png)
Ниже представлены базовые схемы подключения и создания аудиосистем. Временные задержки и фильтры среза указаны как начальные и не являются окончательными и универсальными для всех автомобилей. Плюсы и минусы указаны субъективно, основываясь на собственном опыте
БЛОК С РАЗЛИЧНЫМИ А/С разного уровня:
![](/sites/default/files/images/CRYSTAL/1_sound.png)
![](/sites/default/files/images/CRYSTAL/sound_2.png)
![](/sites/default/files/images/CRYSTAL/sound_345.png)
![](/sites/default/files/images/CRYSTAL/sound_6.png)
![](/sites/default/files/images/CRYSTAL/sound_7.png)
КЛИЕНТ: "Мне бы просто динамики поменять, а то штатные совсем печаль."
- Начало пути каждого меломана: скромное желание избавиться от "чего-то ужасного" и найти "что-то не ужасное". Пока без претензий, но уже с надеждой на светлое аудиобудущее.
- Если штатный звук напоминает радиоточку в метро, пора переходить на достойные динамики. Совет: выбирайте компонентную акустику вперед, а не коаксиальные "универсалы только назад". Раздельные динамики (мидбасы и твитеры) всегда звучат чище. И будет возможность настройки.
КЛИЕНТ: "Я на соревнования не собираюсь, мне бы просто чтобы играло. приятненько так..."
- Этот клиент скромен, но принципиален. Звучать "просто" — это искусство, главное, чтобы колонки не "просто" молчали.
- Универсальный рецепт: начните с качественного ГУ (головного устройства). Если оно уже есть, добавьте процессорный усилитель и хорошие динамики. Даже базовый апгрейд подарит звук на новом уровне. Помните!! Главное баланс выбора. Играет в целом ваша аудиосистема, а не отдельные ее компоненты. Нельзя купить сабвуфер за миллион, а твитеры за 1 тыс рублей и т.д.
КЛИЕНТ: "Да мне для себя, просто чтобы играло получше."
- Идеальная цель: улучшить звук "для себя". Это как ремонт на кухне: "не для гостей, а чтобы супы вкуснее варились".
- Помните, звук "для себя" — это про баланс. Не гонитесь за супердорогими компонентами, если они не впишутся в вашу систему. Хорошие динамики + усилитель (а лучше процессорный усилитель)+ сабвуфер = готовая основа.
КЛИЕНТ: "Мне #басика маловато, саб бы только."
- Любитель #басика — человек простой, но с глубокими желаниями. Главное, чтобы каждая поездка превращалась в маленький концерт.
- Если баса не хватает, просто добавьте сабвуфер. Активный саб — хороший вариант для тех, кто не хочет усложнять жизнь установкой усилителя. Но если душа требует настоящего "бума", берите саб и отдельный моноблок.
КЛИЕНТ: "Да я щас динамики куплю ватт 150 на них написано, они заиграть должны мощнее."
- Свято верит в магию больших цифр на коробке. Для них "ватт больше — звук лучше", а реальность пусть подождет.
- Помните: не все, что громко, звучит качественно. "150 Вт" на коробке часто пишут маркетологи. Реальная мощность важнее. Подбирайте динамики под усилитель, а не наоборот.
КЛИЕНТ: "Да я все знаю, у меня друг режиссер и я сам в музыкалке отсидел."
- Клиент-эксперт. Уже прошел путь от "новичка" к "гуру". Возможно, он знает больше, чем мы все вместе. Или не знает, но выглядит убедительно.
- Знания — сила, не бойтесь поучиться и узнать что-то новое. Даже если вы гуру музыкальной теории, акустика в авто — это наука с нюансами.
КЛИЕНТ: "Уважаемый продавец, а чтобы вы себе поставили?"
- Этот клиент — мастер делегирования. Зачем тратить время на выбор, если можно переложить ответственность на профессионала? =))
- Если сомневаетесь, спросите совета у эксперта или тех, кто уже доволен своим звуком. Часто это самый короткий путь к идеальному выбору.
КЛИЕНТ: "Ой, да у меня и слуха-то нет!"
- Скромняга, который пришел за звуком, но не готов его слышать. Возможно, это просто тест: "А что вы мне предложите?"
- Если вы не аудиофил, не значит, что хороший звук вам не нужен. Простая система с правильной настройкой звучит лучше, чем самая дорогая без нее.
Общие советы:
- Начинайте с основ: Изучите слайды, Почитайте плюсы и минусы системы.
- Оцените свой бюджет. Изучите параметры сколько каждая система может стоить. Выбирайте варианты с возможностью дальнейшего УЛУЧШЕНИЯ, а не замены.
- Выберите головное устройство (если штатное не устраивает). или другой источник звука. Оцените его удобство в ежедневном использовании.
- Обновите фронтальную акустику. и сделайте шумоизоляцию дверей. качественно. В идеале у вас должны получиться закрытые ящики.
- Добавьте сабвуфер для низких частот, если вам его не хватает и настройте его.
- Установите проходной процессорный усилитель, чтобы раскрыть потенциал системы максимально
Если потянет дальше, установите отдельные усилители.
- И главное: правильная настройка важнее крутых компонентов. Даже идеальные динамики зазвучат как консервная банка без грамотной настройки! =))
